대지 요소 수정

Site Designer로 요소를 수정하는 워크플로우는 Revit의 일반 워크플로우와 다릅니다.

다음은 Site Designer에서 요소를 수정하는 단계의 일반적인 개요입니다. 이 워크플로우를 사용하여 대지 요소에 고도 이동, 회전, 변경, 유형 변경, 경계 변경(정점 추가/삭제) 및 뷰 축척 변경 작업을 수행할 수 있습니다. 일부 대지 요소는 추가 변경 유형을 허용합니다.

대지 요소를 수정하려면

1. Site Designer 탭Modify[수정] 패널을 클릭하고 수정할 요소에 대한 도구를 클릭합니다.
2. 뷰에서 수정할 대지 요소를 선택합니다. 커서를 사용하여 대지 요소의 호스트 선또는 경계 모서리를 가리키고 상태 막대에 (지형: 표면이 아닌) 선을 선택했음이 나타날 때까지 Tab 키를 누른 다음, 선을 클릭하여 선택합니다.
3. Modify[수정] 대화상자에서 원하는 도구를 선택합니다.

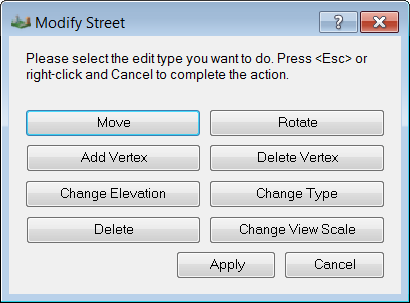

   다음 이미지는 Modify Street[거리 수정] 대화상자를 보여줍니다. 일부 Site Designer 도구에 대한 Modify[수정] 대화상자는 약간 다릅니다.


4. 뷰에서 대지 요소를 조작하여 원하는 대로 변경합니다.
   • Change Elevation[고도 변경]
   • Change View Scale[뷰 축척 변경]
5. 변경사항을 저장하려면:
   1. 뷰를 마우스 오른쪽 버튼으로 클릭하고 Cancel[취소]을 클릭합니다.
   2. Modify[수정] 대화상자에서 Apply[적용]를 클릭합니다.

Site Designer가 대지 요소를 적절하게 업데이트합니다. 3D 뷰 및 구획도를 확인하여 변경사항의 결과를 이해합니다.
