구성요소 패밀리에 형상을 추가하는 경우 형상을 이전에 작성된 파라메트릭 프레임워크에 구속해야 합니다.
최상의 결과를 얻으려면 형상의 스케치를 파라메트릭 관계를 조정하는 참조 평면에 구속해야 합니다.
작성 중에 형상의 스케치를 구속하려면:

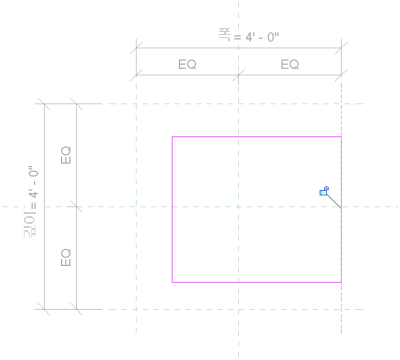

- 정렬 도구를 선택하고 특정 참조 평면과 스케치 선을 선택하여 구속조건을 설정합니다.
- 잠금 기호가 표시되면 클릭하여 구속조건을 잠급니다.
중요사항: 패밀리에서 형상 간의 구속조건은 매개변수를 조정할 때 예기치 않게 동작합니다. 패밀리를 신뢰할 수 있도록 하려면 형상을 레벨, 참조 평면 또는 참조선에 구속합니다. 유동적 파라메트릭 패밀리를 작성하는 가장 좋은 방법은 다음과 같습니다.
- 패밀리에 대해 필요한 참조 평면 및 참조선을 계획하고 배치합니다.
- 평면과 선 사이에 제대로 레이블이 지정된 치수를 설정합니다.
- 치수가 변경될 때 평면과 선이 올바르게 조정되는지 테스트하고 확인합니다.
- 패밀리 형상을 평면과 선의 유연한 골격에 배치하고 구속합니다.
구속조건에 레이블이 지정되면 구속조건에서 작성된 매개변수를 사용하여 형상을 매개변수의 변경사항에 따라 조정할 수 있습니다.
