이 연습에서는 벽 대화상자를 사용하여 표면 또는 표면 그룹에 대한 유체역학적 힘 및 열 값을 측정하는 방법을 설명합니다.

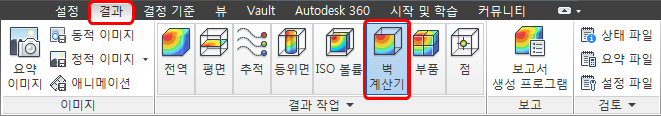

1. 결과 탭에서 벽 계산기를 클릭합니다.
2. 신속 접근 도구막대에서 음영처리를 선택합니다.
3. 내부 표면을 선택하려면 뷰 (탭) > 모양 (패널) > 표면 블랭킹을 클릭하여 체적 대신 표면이 숨겨지도록 하여 외부 표면을 숨겨야 합니다.

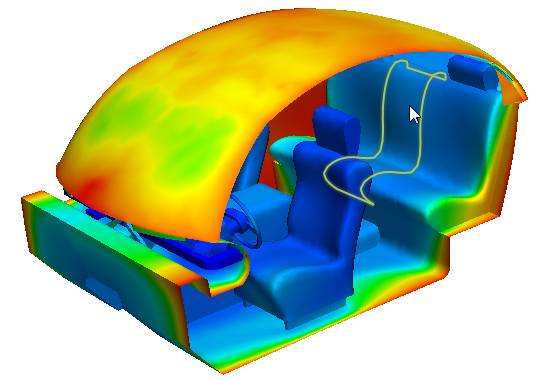

4. Ctrl 키를 누른 채 표면을 마우스 가운데 버튼으로 클릭하여 캐빈의 측면 표면을 숨기고 뒷좌석의 중심 단면을 선택합니다.
5. 벽 결과 대화상자에서 압력 및 온도를 선택합니다. 계산을 클릭합니다.
6. 출력 탭에서 계산된 값을 확인합니다.
주: 이렇게 하면 하나 이상의 표면에 대한 온도 및 힘을 편리하게 확인할 수 있습니다.
연습 끝
