결과를 볼 때 부품 모양을 제어하는 것은 매우 중요합니다. Autodesk® CFD에서는 부품이 표시되는 방식을 제어하여 설계 동작을 가장 잘 전달하는 이미지 및 뷰를 작성하기 위한 도구를 제공합니다. 이러한 명령은 결과를 시각화한 상태에서 모형을 마우스 오른쪽 단추로 클릭하거나 설계 연구 막대의 결과 > 재료 분기에서 부품 이름을 마우스 오른쪽 버튼으로 클릭하여 사용할 수 있습니다.
음영처리, 윤곽, 투명, 와이어프레임, 음영처리 메쉬
- 선택한 부품의 화면표시를 다른 부품과는 별도로 제어
- 예: 유체 부품은 윤곽 모드로 표시하면서 솔리드 부품은 모두 음영처리
결과 표시
- 현재 전역 결과 설정에 따라 결정된 값을 나타내는 선택 부품을 표시합니다.
색상 표시...

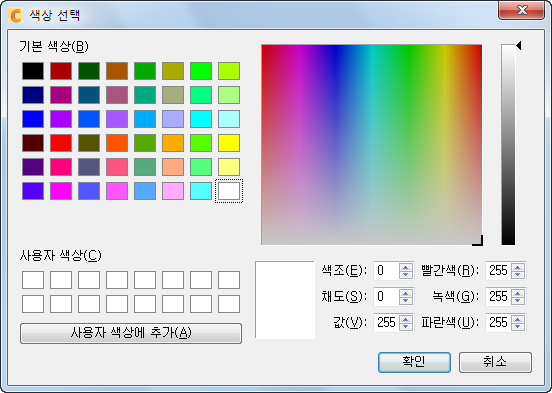

- 사용자화 가능한 색상 팔레트에서 선택한 부품의 표시 색상을 선택합니다.
텍스처 표시...
텍스처는 부품에 지정할 수 있는 표면 이미지입니다. 부품의 모양이 실제 객체 또는 물질처럼 보이도록 변경된다는 측면에서 단순한 색상과는 다릅니다. 이 기능은 모형에 실제 모양을 부여하여 시각적으로 눈에 확 띠는 결과 이미지를 만들 수 있는 유용한 방법입니다.
텍스처를 적용하려면 부품을 마우스 오른쪽 버튼으로 클릭하고 메뉴에서 텍스처 표시를 선택합니다. Autodesk® CFD에 포함된 수십 가지 텍스처를 제공하는 파일 찾아보기 대화상자가 표시됩니다.

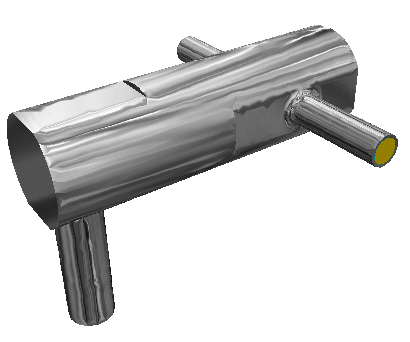

외부 부품에는 chrome 텍스처 맵이 지정됩니다.
투명도 설정
- 모형 또는 부품이 투명 상태로 표시될 때만 활성화됩니다.
- 모형을 좀 더 투명하게 나타내어 투과하기 쉽게 하려면 슬라이더를 100% 쪽으로 이동합니다.
억제된 부품 표시...
기본적으로 억제된 부품은 결과를 볼 때 표시되지 않습니다. 이를 표시하려면 설계 연구 막대를 열고 결과 분기의 재료 분기를 확장합니다. 표시할 각 부품 옆의 확인란을 선택합니다.
