Autodesk® CFD 설계 연구의 첫 번째 필수 단계는 설계에서 구성요소의 재료를 정의하는 것입니다. 이 장에서는 다음에 대해 설명합니다.
- 재료 지정 방법
- 재료 특성을 정의하고 새 재료를 작성하는 방법
- 재료 특성이 달라지는 방식 및 시기를 지정하는 방법
- 재료 장치를 사용하는 방법 및 시기
- 설치된 재료 데이터베이스를 사용하고 사용자 재료 데이터베이스를 관리하는 방법
재료는 물리적인 물질로, Autodesk® CFD 해석의 토대가 됩니다. 해석에서는 유체 및 솔리드의 두 가지 고유한 재료 유형을 사용할 수 있습니다.
장치는 실제 장치의 모형으로, 내부 팬, 원심 팬, 저항, 체크 밸브, 회전 영역, 인쇄 회로 기판, LED, 압축 열 모형, 화력 냉각기, 열 교환기 및 열 싱크가 포함됩니다.
재료 및 장치는 동일한 프로세스 및 대화상자를 사용하여 지정 및 작성됩니다.
재료 사용
기본 재료 설정: "지정되지 않음"
새 시나리오의 모든 부품에 대한 기본 재료 설정은 "할당되지 않음"입니다. 이것은 해석에 유효한 재료 설정이 아니므로 실행하기 전에 모든 부품에 재료를 지정해야 합니다.
이 점은 설계 형상을 업데이트한 후에 재료 지정이 손실된 경우 명확히 구분하도록 하기 위해 사용됩니다. 또한 어떤 부품이 어떤 재료를 갖고 어떤 재료를 갖지 않는지가 명확해지므로 규칙을 사용하여 부품에 재료를 간단히 지정할 수 있습니다.
시나리오를 실행하려면 먼저 모든 부품에 재료를 지정해야 합니다. 해석이 시작될 때 하나 이상의 부품이 지정되지 않은 경우 오류가 지정됩니다.
빠른 편집 대화상자를 사용하여 재료를 지정하려면
- 재료 빠른 편집 대화상자를 엽니다(네 가지 방법 사용 가능).
- 마우스 왼쪽 버튼으로 부품을 클릭하고 상황에 맞는 도구막대에서 편집 아이콘을 클릭합니다.

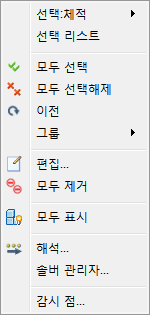

- 부품을 마우스 오른쪽 버튼으로 클릭하고 편집을 클릭합니다.

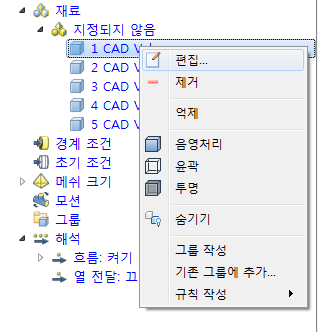

- 설계 연구 막대의 재료 분기에서 부품 이름을 마우스 오른쪽 버튼으로 클릭하고 편집을 클릭합니다.
- 재료 상황에 맞는 패널에서 편집을 클릭합니다.
- 부품을 하나 이상 선택합니다.

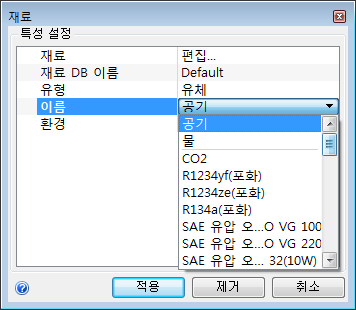

- 재료 DB 이름 메뉴에서 데이터베이스를 선택합니다.
- 유형 메뉴에서 유형을 선택합니다.
- 이름 메뉴에서 재료를 선택합니다.
- 적용을 클릭합니다.
자주 사용하는 재료(즐겨찾기)...
즐겨찾기는 대부분의(또는 모든) 시나리오에서 사용되는 재료입니다. 오른쪽 클릭 상황에 맞는 메뉴에서 쉽게 액세스할 수 있으며 재료 빠른 편집 대화상자가 필요하지 않습니다.
즐겨찾기를 만들려면
재료가 부품에 지정되면 부품을 마우스 오른쪽 버튼으로 클릭하고 즐겨찾기 만들기를 클릭합니다.
지정되지 않은 재료를 즐겨찾기로 지정하려면
- 재료 편집기를 엽니다. (재료 상황에 맞는 패널에서 재료 편집기를 클릭합니다.)
- 리스트 버튼을 클릭합니다.
- 재료를 마우스 오른쪽 버튼으로 클릭하고 즐겨찾기에 추가를 선택합니다.
재료 리스트의 즐겨찾기에 기호
가 나타납니다.
즐겨찾기를 지정하려면
- 부품을 마우스 오른쪽 버튼으로 클릭합니다.
- 즐겨찾기를 클릭하고 재료를 선택합니다.
기존 재료에서 재료를 작성하려면
기본 재료 데이터베이스에는 모든 재료 유형의 인스턴스가 하나 이상 포함되어 있습니다. 기본 재료를 예로 사용하면 새 재료를 편리하게 작성할 수 있습니다. 이러한 재질은 읽기 전용이므로 재질 편집기를 사용하여 원래 재질을 사용자 데이터베이스로 복사하고 복사본을 수정합니다.
- 재료 편집기를 열려면 빠른 편집 대화상자의 재료 행에서 편집을 클릭합니다. (또는 재료 상황에 맞는 패널에서 재료 편집기를 클릭합니다.)
- 리스트 버튼을 클릭합니다.
- 목록에서 재료를 찾은 후 마우스 왼쪽 버튼으로 클릭합니다.

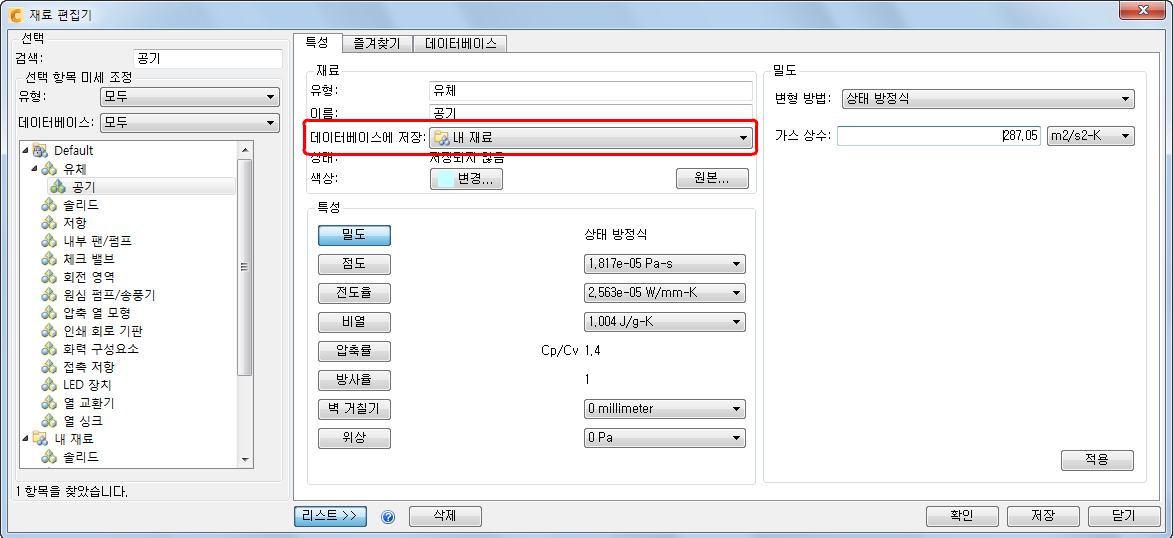

- 특성 탭의 데이터베이스에 저장 메뉴에서 데이터베이스를 선택합니다.
- 필요에 따라 특성을 수정하고 원할 경우 새 이름을 지정합니다.
- 경우에 따라 저장을 클릭합니다.
- 확인을 클릭합니다. 빠른 편집 대화상자에 재료가 표시됩니다.
재료 환경 조건을 설정하거나 특성 값(자연 대류 조건, 압축성 등)을 변경하려면
기본 재료 데이터베이스에는 각 재료의 단일 버전이 포함되어 있습니다. 대부분은 변수 특성을 사용하여 정의합니다.
재료를 적용할 때 고정 또는 가변인지 지정하고 시나리오의 작업 조건을 정의합니다. 이러한 조건의 재료 특성은 계산되고 상수로 유지되거나, 처음에 사용된 후 변경됩니다.
고정 또는 가변 지정
기본 재료 데이터베이스의 많은 재료는 다양한 특성을 사용하여 정의됩니다. 시나리오에서 일정한지 또는 달라지는지를 지정하려면
- 빠른 편집 대화상자의 환경 행에서 설정...을 클릭합니다.
(또는 설계 연구 막대에서 재료를 마우스 오른쪽 버튼으로 클릭하고 재료 환경 참조 편집...을 선택합니다.)
- 고정 또는 가변을 선택합니다.
- 지정된 환경의 특성을 계산하고 일정하게 유지하려면 고정을 선택합니다.
- 가변으로 정의된 특성의 특정 값을 지정하려면 재료를 사용자 데이터베이스에 복사하고, 특성 변동을 상수로 변경한 후 값을 지정합니다.
- 재료에 정의된 대로 특성을 변경하려면 가변을 선택합니다. 자연 대류 및 압축성 해석을 위해서는 이 작업을 수행합니다.
- 가변 방법으로 정의한 특성만 변경됩니다.
- 상수 특성으로만 정의된 재료의 경우는 이 대화상자를 사용할 수 없습니다.
- 지정된 환경의 특성을 계산하고 일정하게 유지하려면 고정을 선택합니다.
설계 연구 막대의 재료 이름 옆에 재료 조건(고정 또는 가변)이 표시됩니다. 따라서 해석 유형에 대해 올바른 가변성을 선택했는지 쉽게 알 수 있습니다. 고정이 기본 설정입니다.
장치에 대한 추가 정보
장치는 기하학적으로 단순한 객체를 사용하여 복잡한 부품이나 조립품을 나타내는 강력한 방법입니다. 장치는 물리적 구성요소와 동일한 방식으로 흐름에 영향을 주지만 메쉬 크기 및 복잡성에 비하면 그 영향력은 미비합니다. 그렇지만 결과적으로 해석 프로세스가 더 빨라지고 효율적이 됩니다.
대부분의 응용 사례에서는 유체 재료를 사용할 때와 솔리드 재료를 사용할 때가 명확합니다. 재료 장치는 물리적 객체를 대략적으로 나타낸 것이므로, 응용 유형에 따라 Autodesk® CFD 재료 장치와 물리적 객체 간에 "매핑"을 제공하는 것이 유용할 것으로 판단되었습니다.
전자 제품 및 조명 응용 사례...
터보 기계류 응용 사례...
|
사용하는 장치 유형... |
...나타내려는 물리적 객체 |
|
회전 장치(예: 펌프, 압축기, 터빈) |
내부 흐름 응용 사례...
이러한 장치에 대한 자세한 내용은 이 장의 마지막 부분에 있는 링크를 참조하십시오.
재료 데이터베이스 정보
재료 데이터베이스는 재료 데이터를 효율적으로 구성하고 검색하는 기능을 제공합니다. 프로젝트 내에서와 여러 사용자 간에 재료 데이터를 구성, 공유, 보존 및 표준화하기 위한 소중한 도구입니다.
설치된 데이터베이스 및 사용자 데이터베이스를 사용하여 재료 구성 및 공유...
설치된 재료 데이터베이스
- 설치된 재료 데이터베이스를 "기본"이라고 지칭합니다.
- 여기에는 유체, 솔리드, 팬, LED 장치 및 하나 이상의 기타(CTM, TEC, PCB 및 저항을 포함) 예에 대한 포괄적인 라이브러리가 포함됩니다.
- 이 데이터베이스의 재료는 변경할 수 없지만 사용자 데이터베이스로 복사한 후 수정할 수 있습니다.
사용자 재료 데이터베이스
- 사용자 데이터베이스는 프로젝트별로 재료를 구성하거나 빠르게 액세스하는 데 효율적입니다.
- 내 재료라는 사용자 데이터베이스가 설치에 포함되어 있습니다.
- 추가 데이터베이스를 쉽게 작성할 수 있습니다.
재료 데이터베이스 사용 살펴보기...
데이터베이스를 작성 및 관리하려면
재료 편집기를 열려면 재료 상황에 맞는 패널에서 재료 편집기를 클릭합니다.
데이터베이스 탭을 클릭합니다.
- 새 데이터베이스를 작성하려면 새로 만들기...를 클릭합니다.
- 다른 사용자로부터 데이터베이스를 가져오려면 추가...를 클릭합니다.
- 데이터베이스를 복사하려면 선택한 후 복제를 클릭합니다.
데이터베이스 선택
재료를 지정 및 작성하는 경우 종종 데이터베이스를 선택해야 합니다. 다음과 같은 몇 가지 방법으로 재료 편집기에서 이 작업을 수행할 수 있습니다.
- 재료 DB 이름 메뉴에서 선택합니다.
- 리스트 영역을 열고 리스트에서 선택합니다. 데이터베이스에 새 재료를 작성하려면 마우스 오른쪽 버튼을 클릭하고 새 재료를 선택합니다.
- 특성 탭의 데이터베이스에 저장 리스트에서 선택합니다. 이렇게 하면 해당 재료가 선택된 데이터베이스로 복사됩니다.
재료를 적용할 때 재료 빠른 편집 대화상자의 재료 DB 이름 행에서 직접 데이터베이스를 선택합니다.
필요에 따라 재료 데이터베이스에 대해 자세히 알아보려면 여기를 클릭하십시오.
재료 및 장치 특성
이 장의 정보는 재료 사용을 중점적으로 다룹니다. 각 재료 유형은 실제로 여러 가지 특성으로 구성되어 있습니다. 이 정보는 매우 상세하므로 좀 더 자세히 알아보려면 도움말 시스템 내에서 이러한 항목을 검색하십시오.
