이 연습에서는 메쉬를 자동으로 지정하고, 미리보고, 특정 설계 연구에 맞게 메쉬 분포를 사용자화하는 방법을 설명합니다.

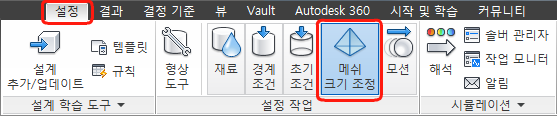

1. 설정 탭에서 메쉬 크기 조정을 클릭합니다.
2. 모형을 마우스 오른쪽 버튼으로 클릭하고 모두 표시를 클릭합니다. 모형을 회전하여 차 전체를 관찰합니다.
3. 모형을 마우스 오른쪽 버튼으로 클릭하고 모두 선택을 클릭합니다.

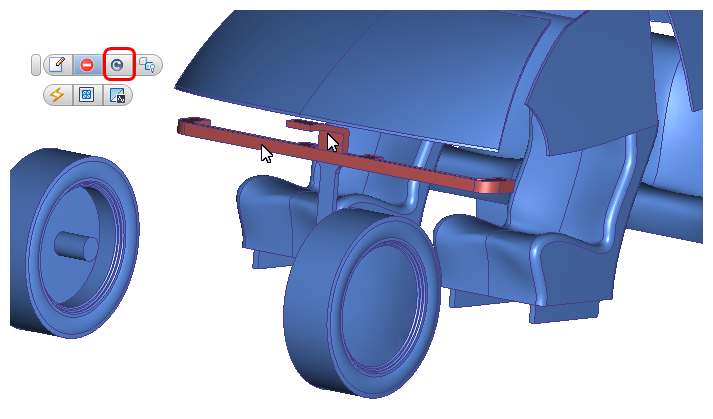

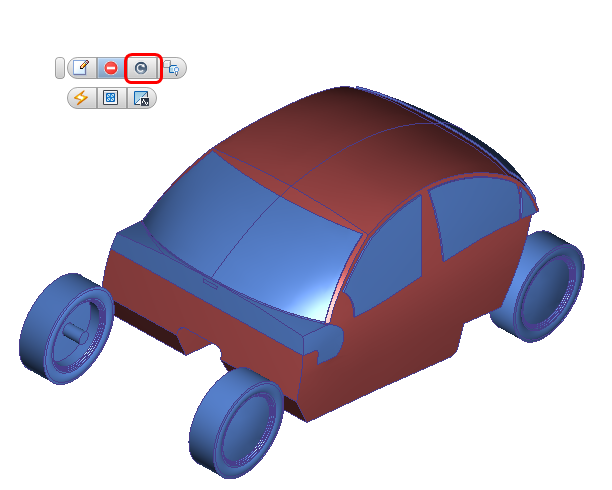

4. 모형을 왼쪽 마우스 버튼으로 클릭하고 상황에 맞는 도구막대에서 억제 아이콘을 클릭합니다.

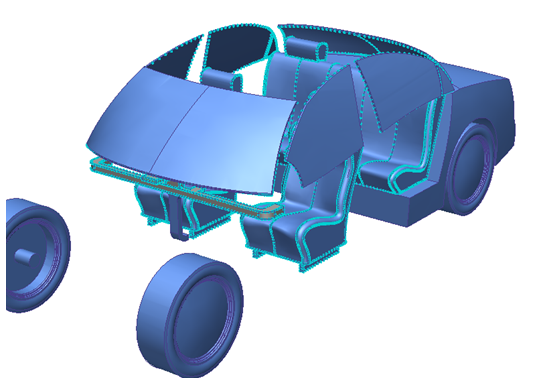

5. 자동차 몸체를 숨깁니다. 캐빈 공기 체적을 선택하고 상황에 맞는 도구막대에서 계속을 클릭합니다.
6. 캐빈 공기 체적 및 콘솔을 숨겨 덕트장치 공기 부품을 표시합니다. 위쪽 공기 부품 및 덕트 흐름 영역을 선택하고 상황에 맞는 도구막대에서 계속 아이콘을 선택합니다.
7. 모형을 왼쪽 마우스 버튼으로 클릭하고 상황에 맞는 도구막대에서 자동 크기 조정 아이콘을 클릭합니다.

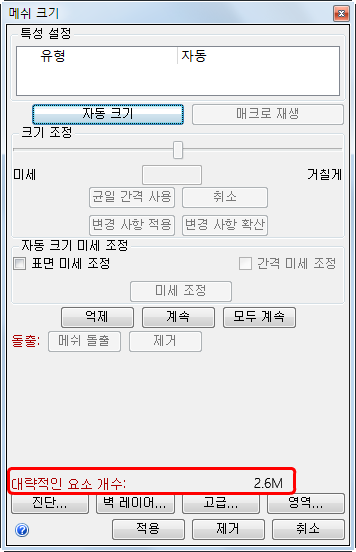

8. 메쉬를 수정해야 하는지 확인하려면 대략적인 요소 개수를 선택합니다. 모형을 마우스 오른쪽 버튼으로 클릭하고 편집...을 클릭합니다. 요소 개수를 확인합니다.

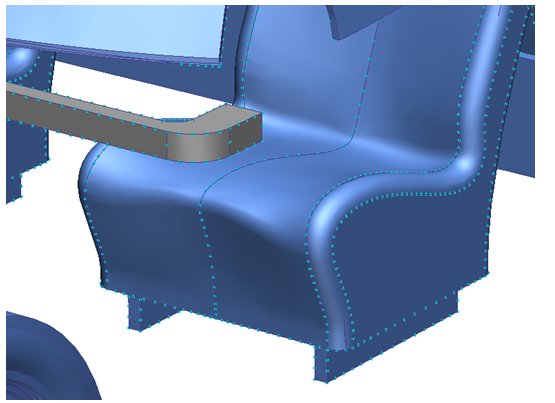

9. 모형의 메쉬 분포를 확인합니다. 덕트의 메쉬는 너무 거칠고, 좌석의 메쉬는 너무 미세합니다.

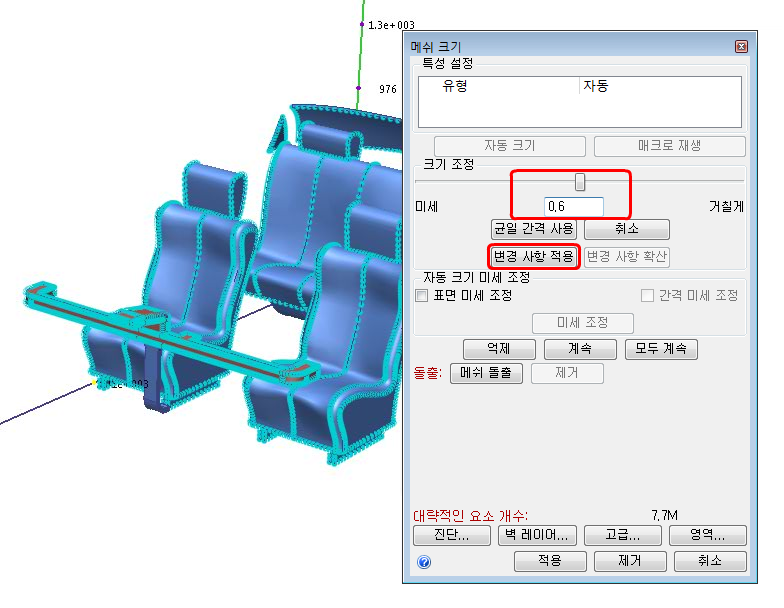

10. 덕트에서 공기의 두 체적을 선택합니다. 메쉬 크기 대화상자에서 크기 조정 슬라이더를 0.6 정도로 끕니다. 변경 사항 적용을 클릭합니다.

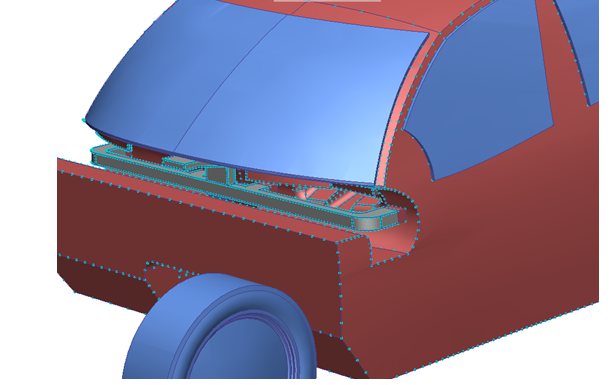

11. 캐빈 공기 부품을 표시합니다.
- 캐빈 공기가 나타날 때까지 Ctrl 키를 누른 채 마우스 휠을 굴립니다.
또는
- 마우스 오른쪽 버튼을 클릭한 후 모두 표시를 선택합니다. 차체를 마우스 오른쪽 버튼으로 클릭하고 숨깁니다.
12. 캐빈 공기 부품을 선택합니다. 메쉬 크기 대화상자에서 크기 조정 슬라이더를 2 정도로 끌거나 필드에 2를 입력하고 Enter 키를 누릅니다. 변경 사항 적용을 클릭합니다.
13. 새 대략적인 요소 개수를 보려면 메쉬 크기 대화상자에서 변경 사항 확산을 클릭합니다. 원래 예상값에서 감소된 것을 알 수 있습니다.
14. 메쉬를 생성하려면 설계 연구 막대에서 메시 크기 분기를 마우스 오른쪽 버튼으로 클릭하고 메쉬 생성을 클릭합니다. 확인 대화상자에서 예를 클릭합니다.

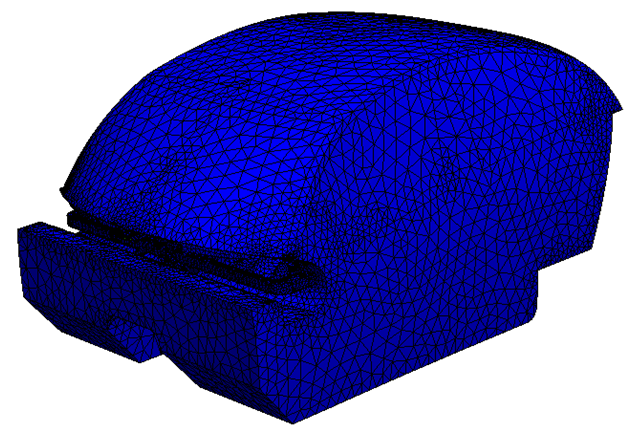

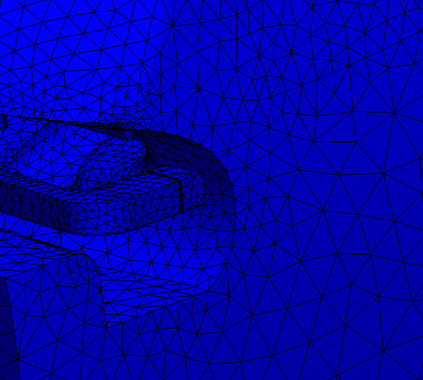

15. 메쉬를 보려면 신속 접근 도구막대에서 음영처리 메쉬를 클릭합니다.

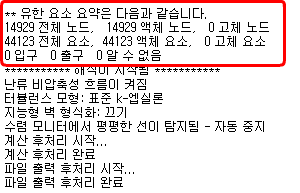

16. 출력 막대 위로 스크롤하여 최종 요소 개수를 확인합니다.
연습 끝
