이 단계에서는 여러 구성요소(팬 브래킷, 변압기, 열 싱크 및 축전기)에 알루미늄을 지정합니다.

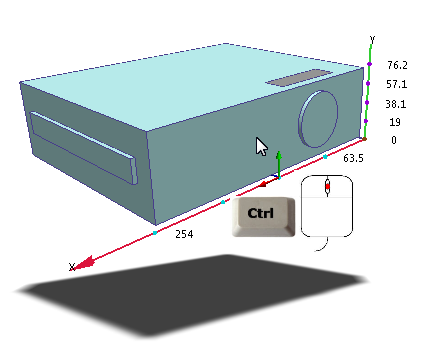

1. 시작하려면 Ctrl 키를 누른 채 마우스 가운데 버튼을 클릭하여 공기 부품을 숨깁니다.

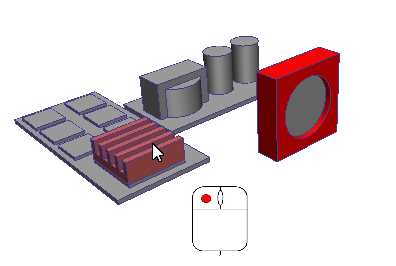

2. 열 싱크를 마우스 왼쪽 버튼으로 클릭하여 선택합니다.
3. 재료 상황에 맞는 패널에서 편집을 클릭합니다.

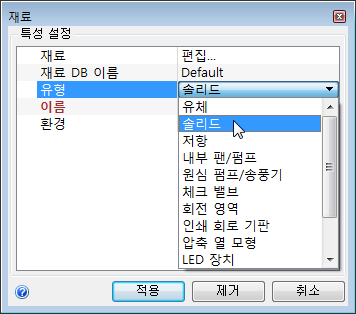

4. 재료 빠른 편집 대화상자에서 재료 유형을 선택합니다.
- a. 유형 행에서 오른쪽 열을 클릭합니다.
- b. 솔리드를 선택합니다.
5. 이름 메뉴에서 알루미늄을 선택합니다.
6. 적용을 클릭합니다.
예상 결과...

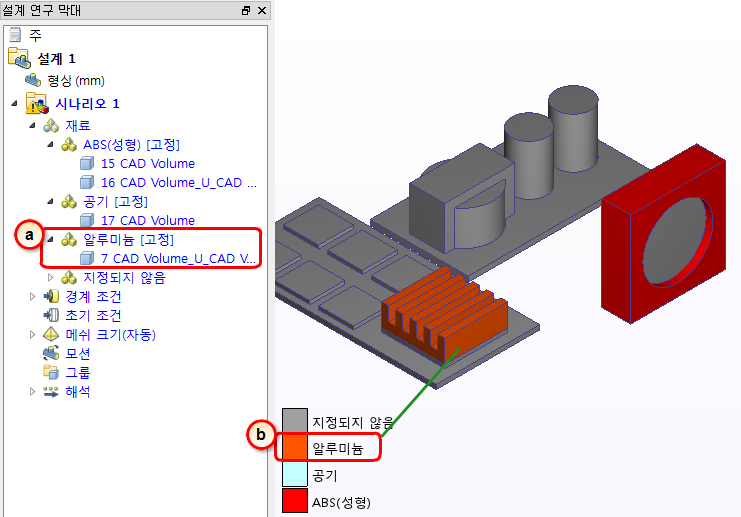

7. 알루미늄 재료를 제대로 지정했는지 확인하려면 설계 연구 막대와 부품 색상을 확인합니다.
- a. 설계 연구 막대에서 알루미늄 부품에 대한 재료 지정을 확인합니다.
- b. 범례의 알루미늄 색상에 맞게 열 싱크 색상이 지정되어야 합니다.
