이 단계에서는 두 인쇄 회로 기판에 PCB 재료를 지정합니다.

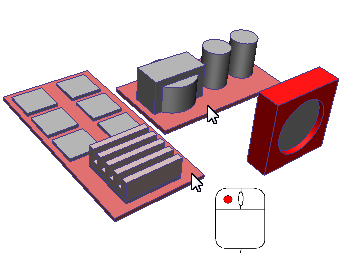

1. 두 PCB를 마우스 왼쪽 버튼으로 클릭하여 선택합니다.
2. 재료 상황에 맞는 패널에서 편집을 클릭합니다.
3. 재료 빠른 편집 대화상자에서 재료 유형을 선택합니다.
- a. 유형 행에서 오른쪽 열을 클릭합니다.
- b. 솔리드를 선택합니다.
4. 이름 메뉴에서 PCB 12 레이어(Y)를 선택합니다.
5. 적용을 클릭합니다.
예상 결과...

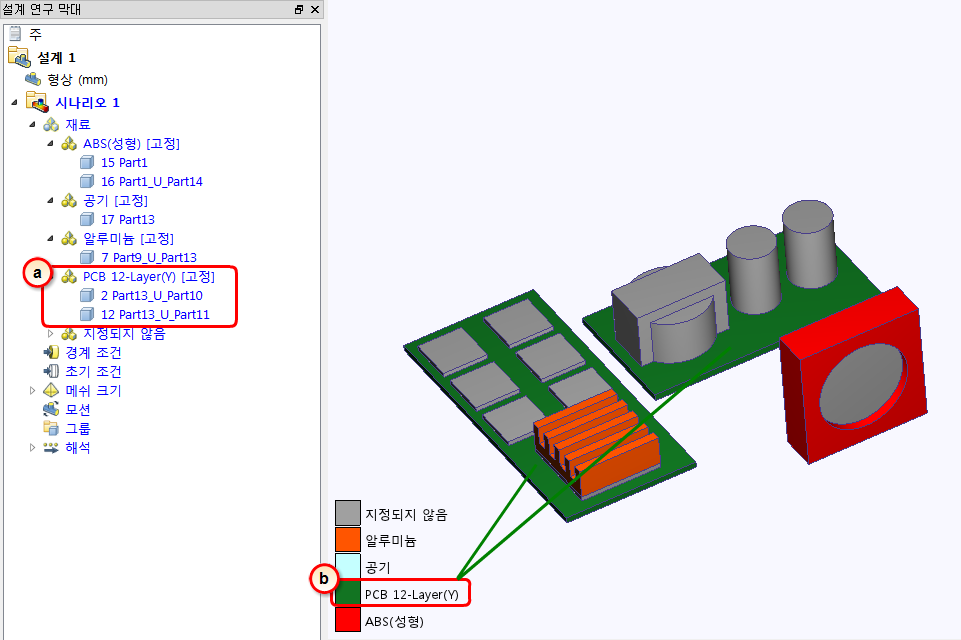

6. 해당 PCB 재료가 제대로 지정되었는지 확인하려면 설계 연구 막대 및 부품 색상 지정을 확인합니다.
- a. 설계 연구 막대에서 PCB 12 레이어(Y) 부품에 대한 재료 지정을 확인합니다.
- b. 두 PCB 부품 색상은 범례의 PCB 12 레이어(Y) 색상과 일치해야 합니다.
