이 단계에서는 흐름 시뮬레이션을 시작합니다. 실행하는 데는 약 10분이 걸립니다.

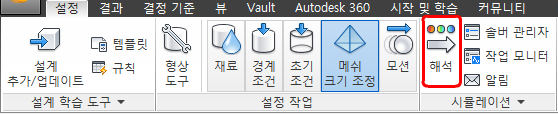

1. 설정 탭에서 해석을 클릭합니다.
2. 열 전달을 사용 가능으로 설정한 후에 시뮬레이션을 시작할 수 있습니다.

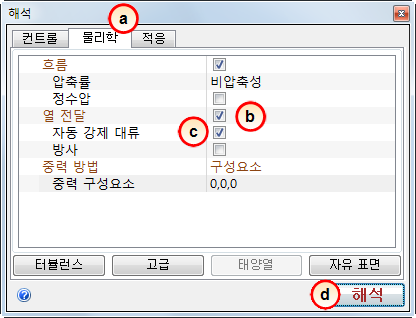

- a. 물리학 탭을 클릭합니다.
- b. 열 전달을 선택합니다.
- c. 자동 강제 대류를 선택합니다.
- d. 해석을 클릭합니다.
주: 처음 100번 반복하는 동안 온도 결과는 변경되지 않습니다. 열 전달을 해석하기 전에 자동 강제 대류는 100번의 흐름 전용 반복을 실행합니다. 공기가 부력 효과를 제거할만큼 충분히 빠르게 이동하므로 이렇게 할 수 있습니다. 부력이 적절하면 흐름 및 열 전달을 함께 해석할 수 있습니다.
실행 중인 동안 계산된 결과를 볼 수 있습니다.
몇 가지 알아두어야 할 사항은 다음과 같습니다.

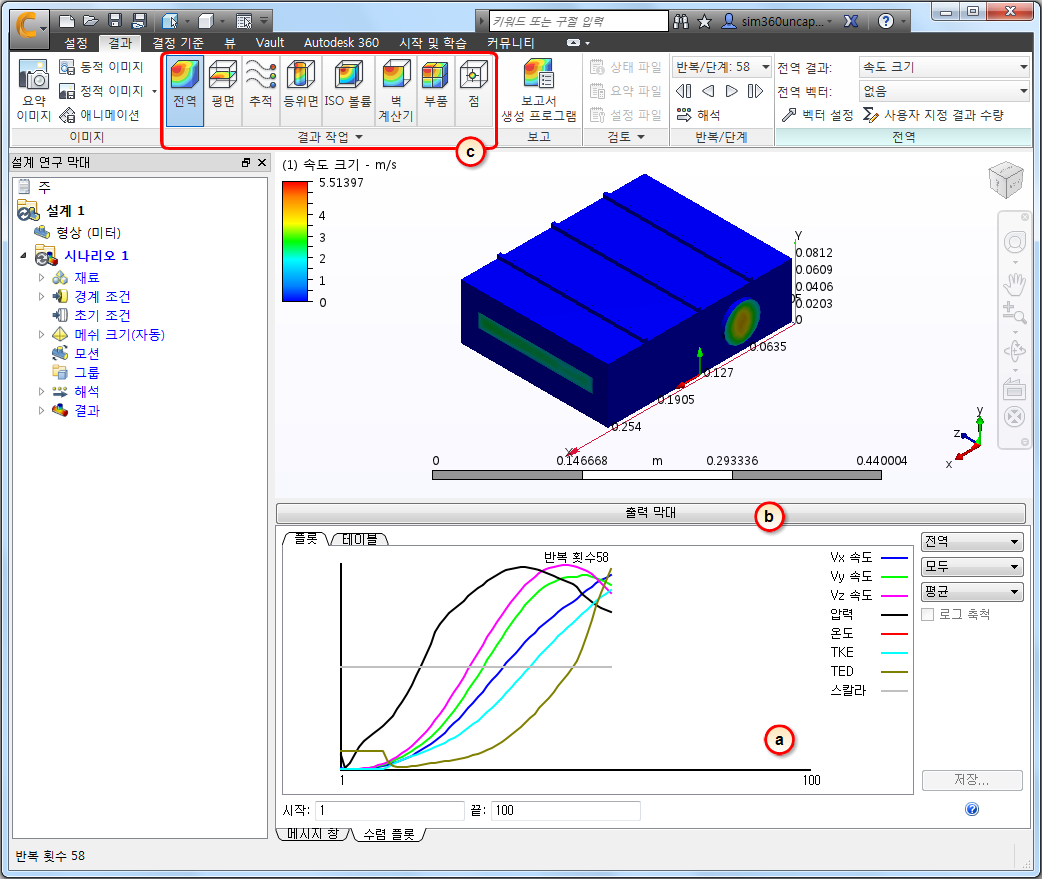

- a. 수렴 플롯은 시뮬레이션 동안의 계산 조건을 표시합니다. 선이 평평해지면 솔루션은 더 이상 변경되지 않으며 시뮬레이션이 완료됩니다.
- b. 더 큰 모형 뷰를 표시하려면 출력 막대 버튼을 클릭하여 출력 막대를 최소화합니다.
- c. 시뮬레이션 동안 결과가 업데이트됩니다. 결과 컨트롤을 사용하여 결과를 볼 수 있습니다.

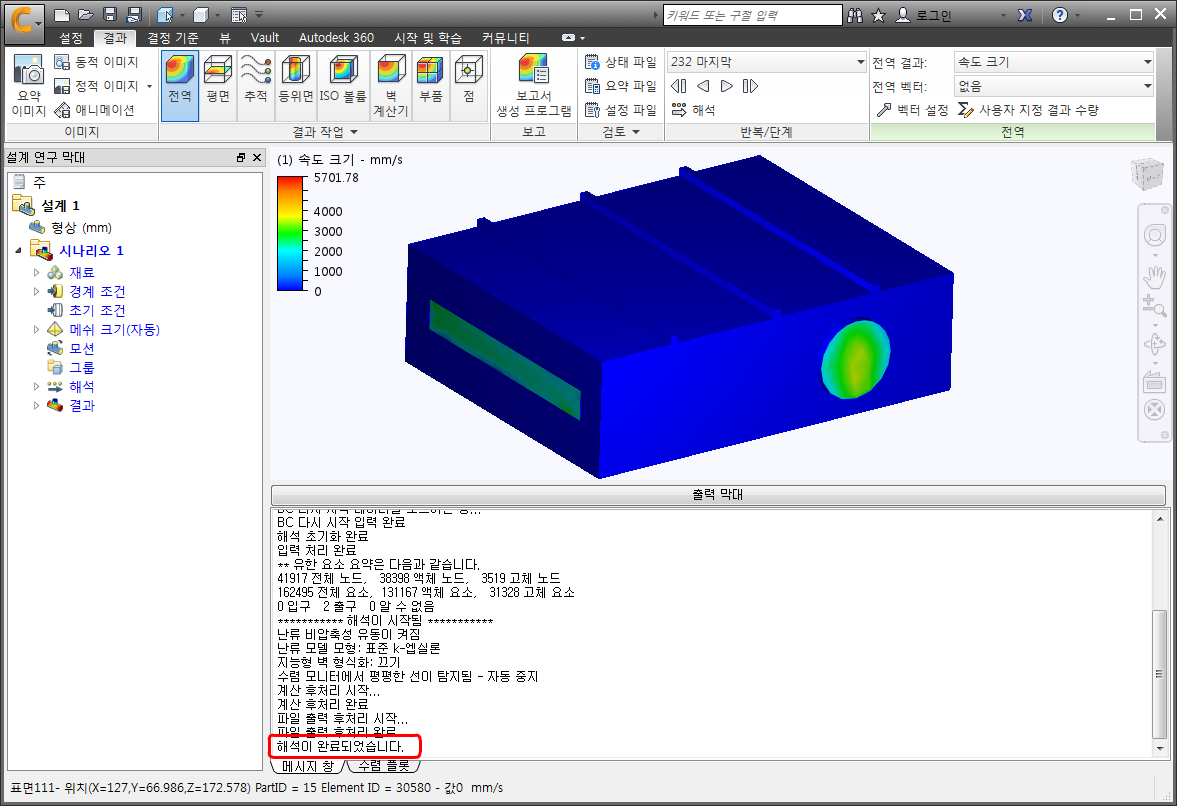

시뮬레이션이 완료되면 출력 막대에 해석이 완료되었습니다.가 표시됩니다.
다음에는 결과를 시각화합니다.
