이 단계에서는 밸브 모형을 Autodesk® CFD로 엽니다.
1. Autodesk® CFD를 시작하고 새로 만들기를 클릭합니다.
2. 새 설계 연구 대화상자에서 찾아보기...를 클릭합니다.

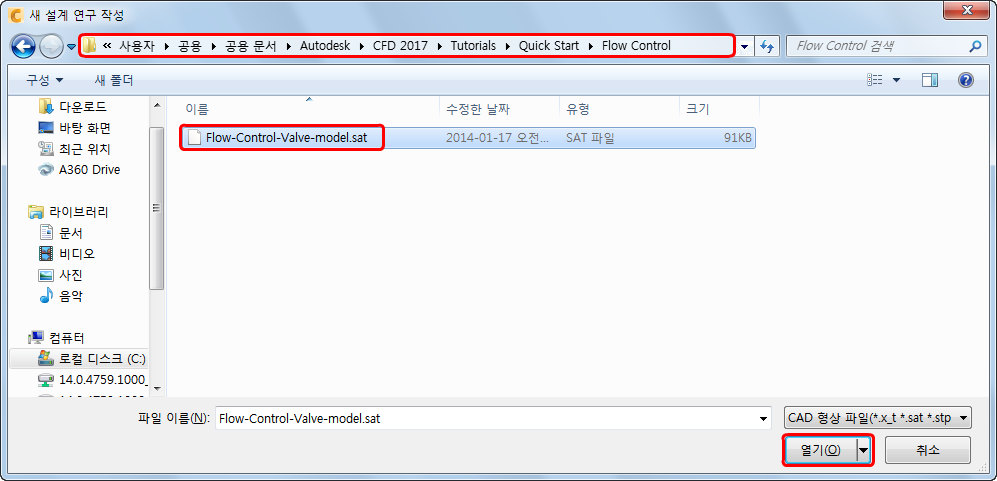

3. C:\Users\Public\Public Documents\Autodesk\CFD 2018\Tutorials\Quick Start\Flow Control로 이동하고 Flow-Control-Valve-model.sat를 선택합니다. 열기를 클릭합니다.

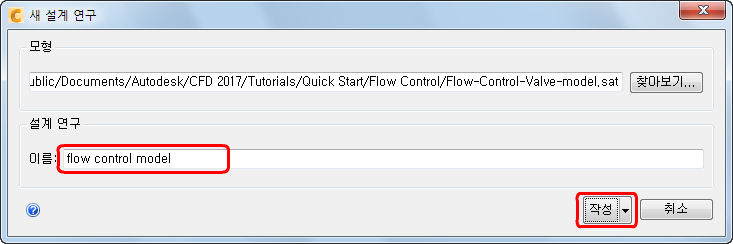

4. 새 설계 연구 대화상자에서 이름에 이름을 입력하고 버튼의 활성 옵션이 작성인지 확인한 후 작성을 클릭합니다.
5. 형상은 미터 단위로 가져오며 단위를 mm로 변환해야 합니다. 이렇게 하려면 다음을 수행하십시오.
- 설계 연구 막대의 형상 분기를 마우스 오른쪽 버튼으로 클릭하고 길이 단위 변경 대상을 선택한 다음 mm를 클릭합니다.
예상 결과:

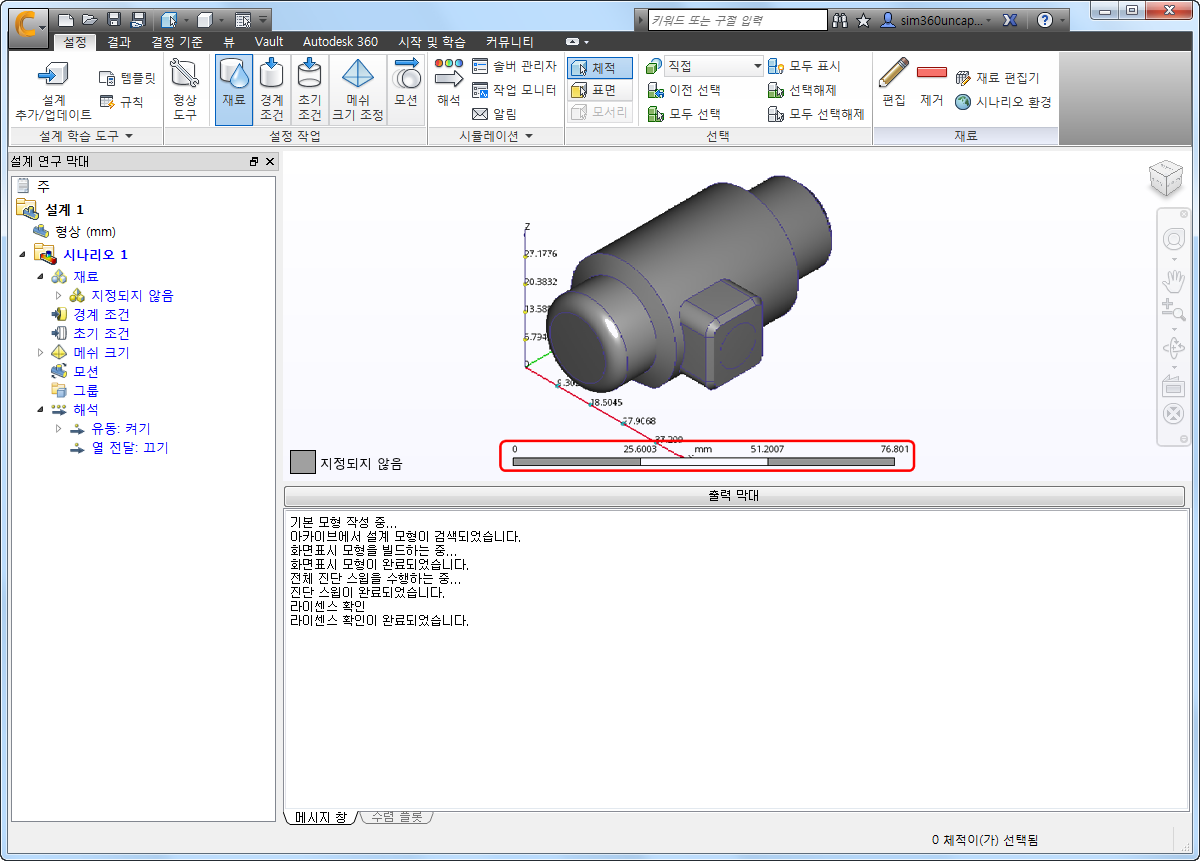

Autodesk® CFD가 시작되고 모형이 표시되어야 합니다. 축척의 치수 값을 기록합니다.
