이 단계에서는 시스템 전체에 냉기를 불어넣기 위해 팬 재료를 지정합니다.

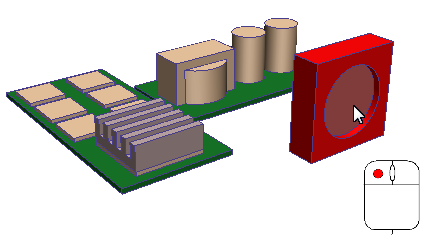

1. 시작하려면 마우스 왼쪽 버튼으로 클릭하여 팬을 선택합니다.
2. 재료 상황에 맞는 패널에서 편집 을 클릭합니다.

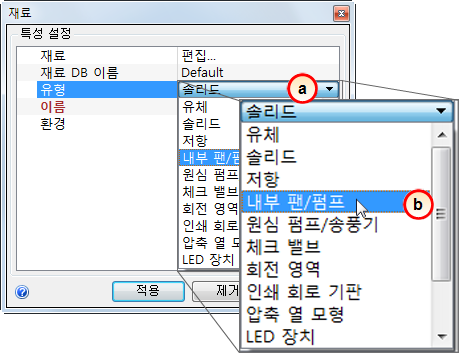

3. 재료 빠른 편집 대화상자에서 재료 유형을 선택합니다.
- a. 유형 행에서 오른쪽 열을 클릭합니다.
- b. 내부 팬/펌프를 선택합니다.

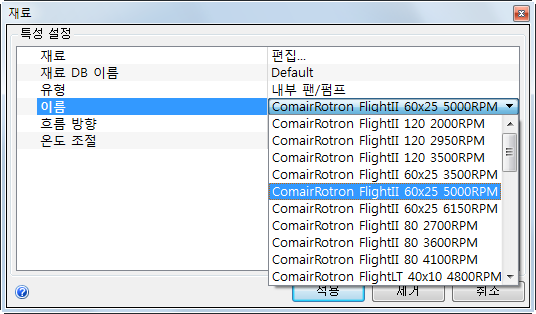

4. 이름 메뉴에서 ComairRotron FlightII 60x25 5000 RPM을 선택합니다.
주: 대화상자 오른쪽 가장자리를 끌어서 확장할 수 있습니다.

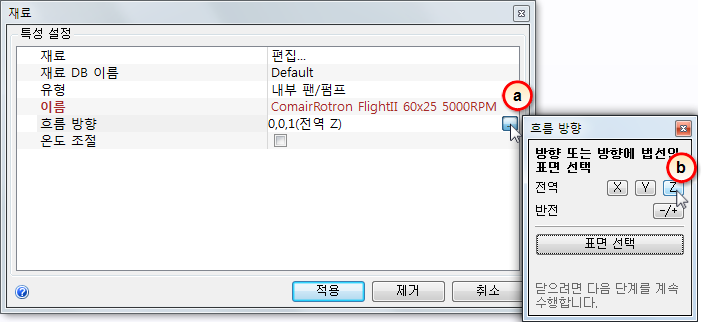

5. 팬 방출 시 흐름 방향을 설정하려면 다음을 수행합니다.
- a. 흐름 방향 행에서 팝업 버튼을 클릭합니다.
- b. Z를 클릭합니다.

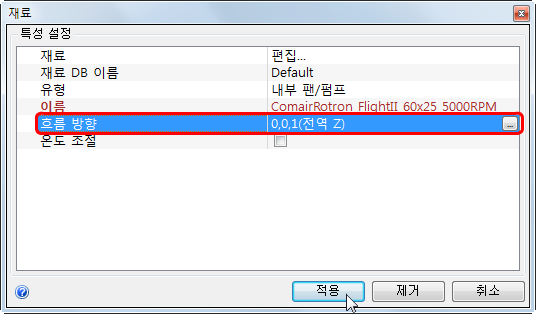

6. 흐름 방향이 0, 0, 1인지 확인하고 적용을 클릭합니다.
주: 방향이 0, 0, -1이면 흐름 방향 대화상자를 열고 -/+를 클릭하여 방향을 변경합니다.
예상 결과...

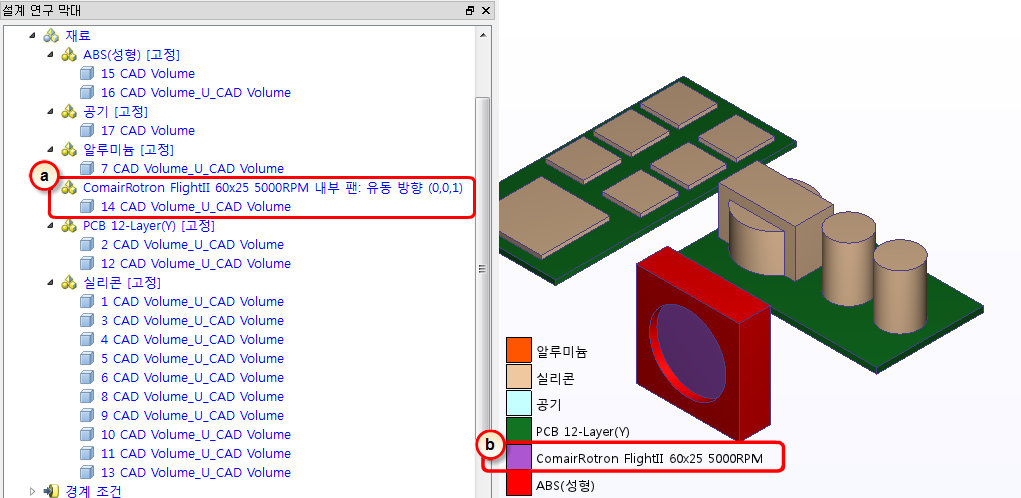

7. 팬 재료를 제대로 지정했는지 확인하려면 설계 연구 막대와 부품 색상을 확인합니다.
- a. 설계 연구 막대에서 ComAirRotron FlightII 60x25 5000RPM 부품에 대한 재료 할당을 확인합니다.
- b. 팬 부품에는 범례에서 ComAirRotron FlightII 60x25 5000RPM 색상에 해당하는 색을 지정해야 합니다.
이때 설계 연구 막대에서 재료 할당을 확인하는 것이 좋습니다.
이제 작업을 저장해야 합니다. 신속 접근 도구막대에서 저장 아이콘을 클릭합니다.
