이 단계에서는 입구 경계를 주변 개구부로 정의합니다. 이렇게 하기 위해서는 두 가지 조건인 주변 압력과 주변 온도를 적용합니다.

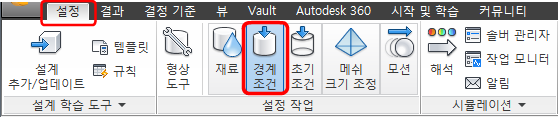

1. 설정 탭에서 경계 조건을 클릭합니다.
2. Ctrl 키를 누른 채 가운데 버튼으로 모형의 아무 곳이나 클릭하여 모든 부품이 보이는지 확인합니다.

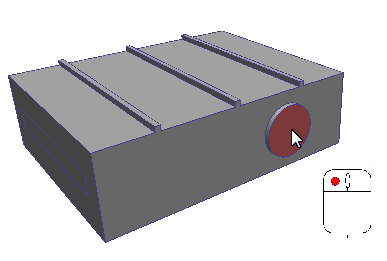

3. 입구 표면을 마우스 왼쪽 버튼으로 클릭합니다.
4. 경계 조건 상황에 맞는 패널에서 편집을 클릭합니다.

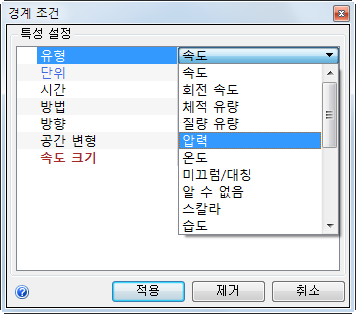

5. 유형 행에서 압력을 선택합니다.

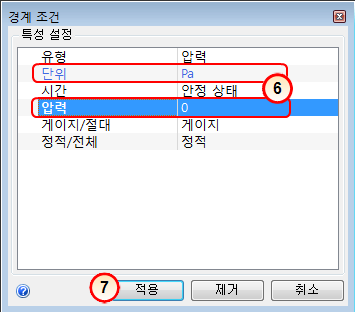

6. 단위를 Pa로, 압력 값을 0으로 설정합니다.
7. 적용을 클릭합니다.
주: 다음으로 입구 온도(주변)를 적용합니다.

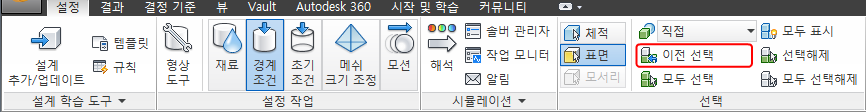

8. 설정 (탭) > 선택 (패널) > 이전 선택을 클릭합니다.
9. 경계 조건 상황에 맞는 패널에서 편집을 클릭합니다.

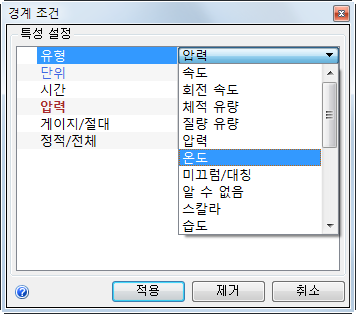

10. 유형 행에서 온도를 선택합니다.

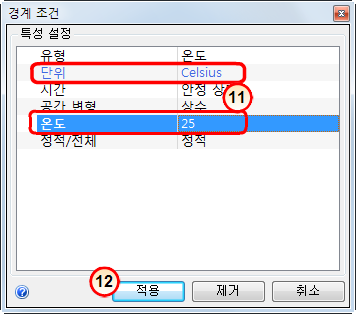

11. 단위가 섭씨인지 확인합니다. 온도 행에서 25를 입력합니다.
12. 적용을 클릭합니다.
예상 결과...
13. 두 개의 경계 조건이 제대로 지정되었는지 확인하려면 설계 연구 막대 및 입구 표면의 색상 줄무늬를 확인하십시오.
- a. 설계 연구 막대에서 입구 표면의 두 조건 값을 확인합니다. (설계 연구 막대의 오른쪽 모서리를 끌면 두 조건이 표시됩니다.)
- b. 입구 면의 두 줄무늬는 범례의 경계 조건 유형에 해당합니다.
