이 단계에서는 PCB에 있는 6개의 작은 칩에 열 소산을 체적 열 생성 형식으로 적용합니다.
주: 칩이 부품으로 모델링되므로 선택 모드를 체적으로 변경해야 합니다.

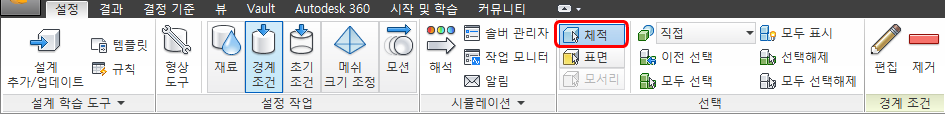

1. 선택 모드를 변경하려면 설정(탭) > 선택(패널) > 체적을 클릭합니다.

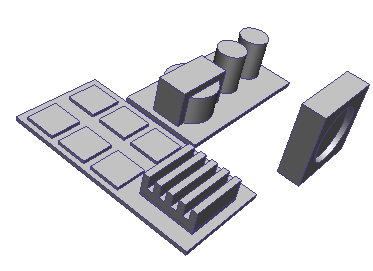

2. Ctrl 키를 누른 채 마우스 가운데 버튼을 케이싱과 공기를 모두 클릭하여 숨깁니다. 다음과 같이 장치의 내부 구성요소가 표시되어야 합니다.

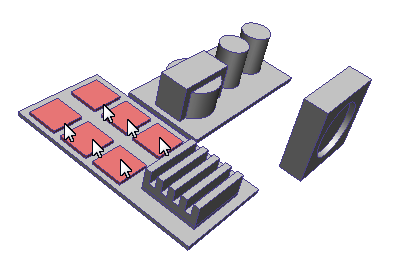

3. 마우스 왼쪽 버튼으로 6개의 작은 칩을 클릭하여 선택합니다.
4. 경계 조건 상황에 맞는 패널에서 편집을 클릭합니다.

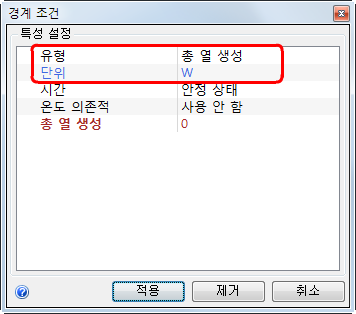

5. 유형이 총 열 생성으로 되어 있고, 단위가 W(와트)로 설정되어 있는지 확인합니다.

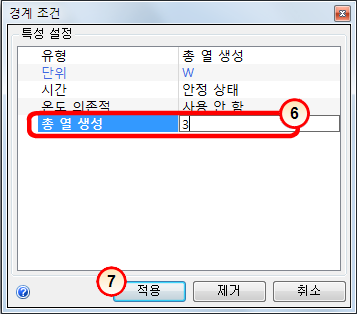

6. 총 열 생성 행에 3를 입력합니다.
7. 적용을 클릭합니다.
예상 결과...

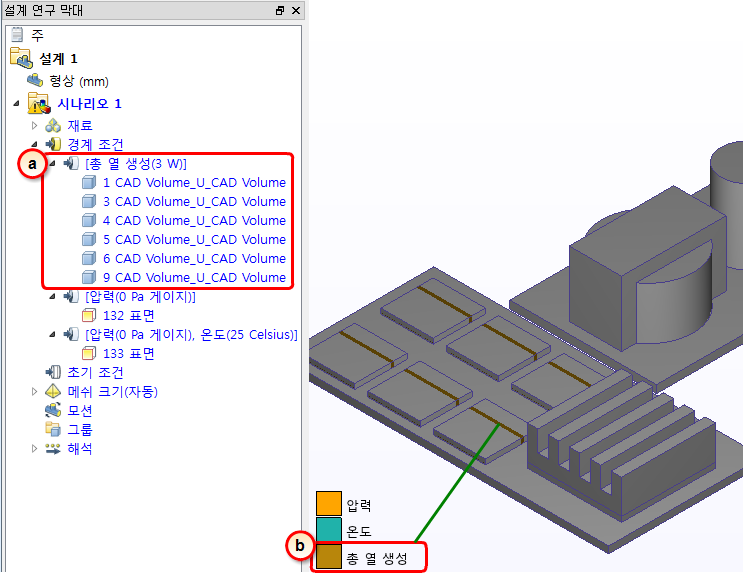

8. 조건이 칩에 올바르게 적용되게 하려면 6개 칩에서 설계 연구 막대 및 색상 줄무늬를 확인하십시오.
- a. 설계 연구 막대에서 총 열 생성 조건은 3W 값으로 표시되어야 합니다.
- b. 범례에서 총 열 생성에 해당하는 각 칩에 색상 줄무늬가 있어야 합니다.
