장동 동작 지정

  1. 객체를 하나 이상 선택합니다.
  2. 동작 빠른 편집 대화상자를 열려면 동작 상황에 맞는 패널에서 편집을 클릭합니다.
  3. 유형으로 장동을 선택합니다.
  4. 흐름이 동작을 구동하는 경우 흐름 구동을 선택합니다.
  5. 모션 편집 줄에서 편집...을 클릭합니다. 이렇게 하면 사용자 규정 또는 흐름 구동 모션 편집기가 열립니다.
  6. 장동 모션 매개변수인 경사 축, 장동 축, 장동 중심, 초기 위치, 최소 및 최대 경계(흐름 구동 전용)를 지정합니다.
  7. 적용을 클릭합니다.

경사 축

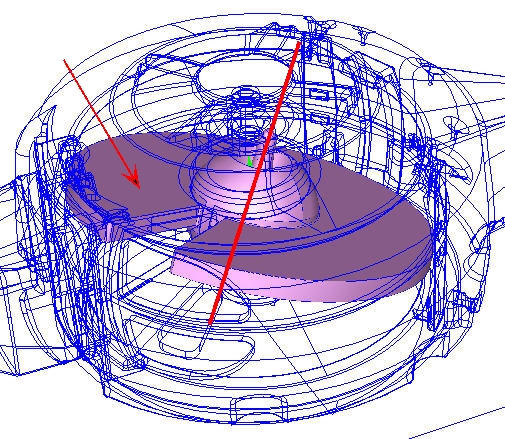

경사 축은 디스크에 수직인 축입니다. 디스크가 장동하는 경우 이 축은 장동 중심에 고정되고 장동 축을 따라 회전하는 축입니다.

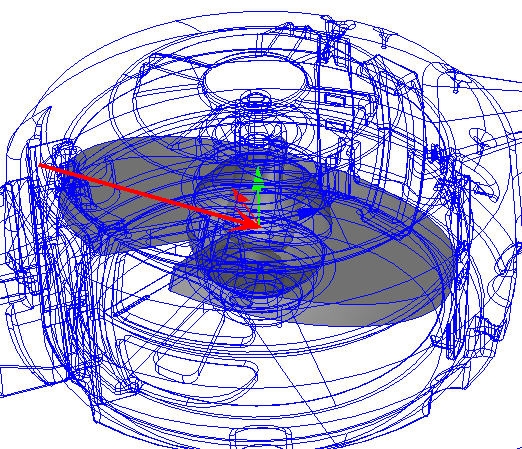

실제 장동 장치의 경사 축이 표시됩니다.

선택 옵션을 사용하여 그래픽에 표시된 표면을 경사 축에 수직인 표면으로 선택합니다. 결과 경사 축이 디스크에 표시됩니다.

경사 축의 절대 방향은 객체가 장동할 때 변경되지만 객체에 상대적인 방향은 일정하게 유지됩니다. 이 축의 방향이 오른손 규칙에 따라 장동 방향을 결정합니다.

장동 축

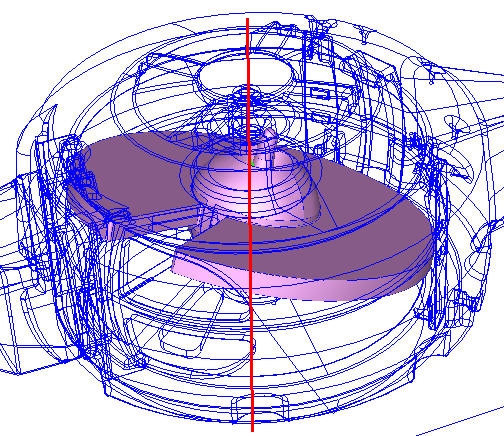

장동 축은 장동 프로세스 전체에서 일정하게 유지되는 축입니다.

이 축은 이동하지 않으므로 직교 축이 장동 축이 되도록 모형을 구성하는 것이 편리한 경우가 많습니다. 이렇게 하면 축을 쉽게 지정할 수 있습니다. 장동 축이 표시됩니다.

이 경우 장동 축은 전역 Y축입니다.

장동 중심

장동 중심은 장동 객체의 중심점입니다.

다음과 같은 두 가지 방법으로 지정할 수 있습니다.

중심점은 동작의 중심이며 일반적으로 객체의 중심이 됩니다. 이때문에 장동 객체의 중심을 알려진 좌표에 두는 방식으로 CAD 모형을 생성하는 것이 종종 편리합니다. 아래 표시된 예에서는 장동 중심이 실제로 원점(0,0,0)이므로 정의하는 것이 매우 쉽습니다.

이 모형의 장동 중심은 원점입니다.

초기 위치

팝업 대화상자의 이 슬라이더는 CAD 모형의 시공 위치에서 객체의 초기 각도 위치를 수정하는 데 사용됩니다. 이 기능은 모형의 객체 초기 위치가 별로 정확하지 않은 경우에 모형을 미세 조정하는 데 매우 유용합니다.

양의 조절 방향은 장동 축으로 정의되는 방향입니다. 슬라이더를 사용하여 양의 방향 및 음의 방향 양쪽으로 장동 축에 따라 객체를 회전합니다.

최소 및 최대 경계

최소 및 최대 필드를 사용하여 유동 구동 장중 동작의 경계를 설정합니다. (이 옵션은 유동 구동 장동에만 필요하며 사용할 수 있습니다.) 각도 경계 위치를 입력하거나 팝업 대화상자의 슬라이더를 사용하여 각도 위치를 선택하여 경계를 설정할 수 있습니다. 기본 상태는 동작의 경계가 없는 것입니다.

필요한 경우 최소 및 최대 경계를 다르게 지정할 수 있습니다. 경계는 초기 위치 슬라이더로 지정한 초기 위치에 상대적입니다.

상위 주제: 장동 동작
