- 객체를 하나 이상 선택합니다.
- 동작 빠른 편집 대화상자를 열려면 동작 상황에 맞는 패널에서 편집을 클릭합니다.
- 유형으로 선형을 선택합니다.
- 흐름이 동작을 구동하는 경우 흐름 구동을 선택합니다.
- 모션 편집 줄에서 편집...을 클릭합니다. 이렇게 하면 사용자 규정 또는 흐름 구동 모션 편집기가 열립니다. 동작 특성을 정의합니다.
- 선형 동작 매개변수인 방향, 초기 위치, 경계(유동 구동에만 해당)를 지정합니다.
- 적용을 클릭합니다.
방향
벡터를 입력하거나 팝업을 사용하여 객체의 이동 방향을 설정합니다.
전역 X, Y 또는 Z축을 선택하여 동작 방향으로 직교 방향을 선택합니다.
방향을 그래픽으로 설정하려면 표면 선택 버튼을 클릭하고 표면을 선택합니다. 동작 방향이 선택한 표면에 수직이 됩니다.
반전 버튼을 클릭하여 방향을 전환합니다.

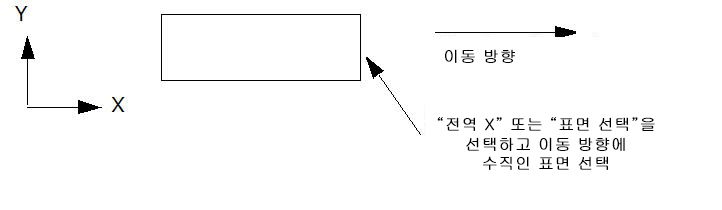

선형 방향 지정의 예:
지정된 이동 방향은 참조 방향이고 모든 방향 종속적 매개변수는 이 방향에 상대적입니다. 지정된 양의 변위만큼 객체가 참조 방향으로 이동합니다. 음의 변위를 지정하면 객체가 반대 방향으로 이동합니다.
추진력 및 저항력과 같은 유동 구동 매개변수는 이 뱡향도 참조합니다. 추진력의 양수 값은 방향 벡터의 방향으로 작용하고, 음수 값은 반대 방향으로 작용합니다. 이와 달리, 양수 저항력은 방향 벡터의 반대 방향으로 작용하고, 음수 저항력은 방향 벡터와 동일한 방향으로 작용합니다.
초기 위치
값을 입력하거나 팝업 슬라이더 대화상자를 사용하여 CAD 모형의 시공 위치에서 객체의 초기 위치를 수정합니다. 이 기능은 CAD에서 객체의 위치가 실제 시작 위치와 다른 경우 모형을 미세 조정하는 데 매우 유용합니다.
양의 조정 방향은 이동 방향입니다. 슬라이더를 사용하여 양의 방향 및 음의 방향 양쪽으로 이동 방향에 따라 객체를 이동합니다.
최소 및 최대 경계
최소 및 최대 필드를 사용하여 유동 구동 동작의 동작 경계를 설정합니다. (이 옵션은 유동 구동 동작에만 필요하며 사용할 수 있습니다.) 경계 위치를 입력하거나 슬라이더를 통해 그래픽으로 위치를 설정하여 경계를 설정할 수 있습니다. 기본 상태는 동작의 경계가 없는 것입니다.
- 필드에 위치를 입력하고 필드를 클릭한 후 원하는 좌표를 지정합니다. 예를 들어, 1.5인치를 최소값으로 입력하면 객체는 음의 이동 방향으로 1.5인치보다 많이 이동할 수 없습니다. 이 거리는 객체의 초기 위치를 기준으로 합니다.
- 값을 그래픽으로 지정하려면 팝업 대화상자의 슬라이더를 사용하여 원하는 경계에 평면을 배치합니다. 그래픽 평면이 이동 방향에 수직으로 이동합니다. 모든 위치는 초기 위치를 기준으로 합니다.
최소 및 최대 경계를 다른 방법으로 지정할 수 있습니다.
