외부 체적 작성

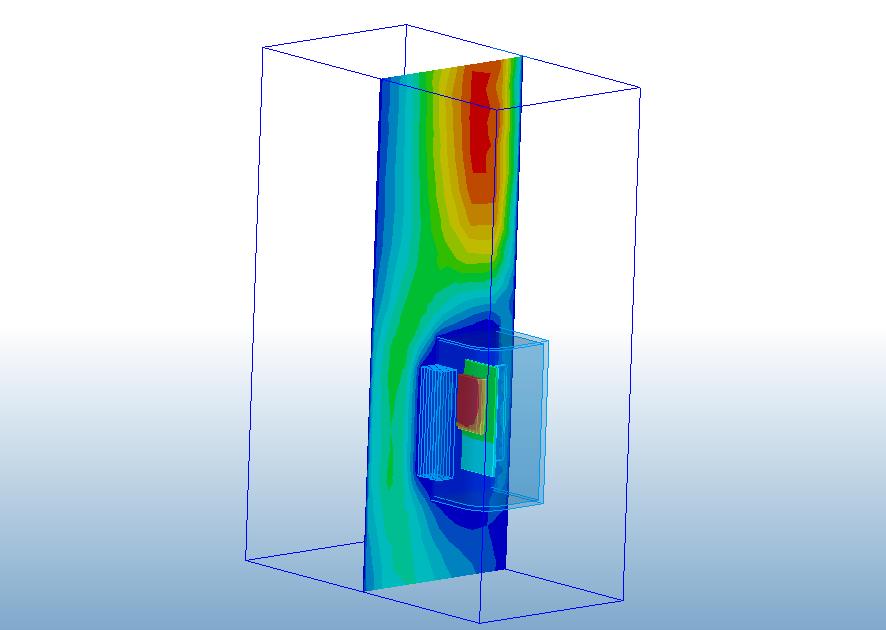

여러 장치가 유체(예: 공기 또는 물)에 잠겨져 있습니다. 이러한 부품의 설계에서 핵심 요인은 유체가 장치 주위를 흐르는 방식입니다. 다음과 같은 예를 들 수 있습니다.

이러한 모든 경우에 장치 주위의 체적은 제작 CAD 모형의 일부로 거의 포함되지 않습니다. 흐름을 분석하려면 주변 체적을 모형에 추가해야 합니다.

외부 볼륨 도구를 사용하여 CAD 형상에 추가하지 않고도 Autodesk® CFD 내의 시뮬레이션 모형에서 직접 주변 공기(또는 유체)를 생성할 수 있습니다.

외부 체적 작성에 액세스하려면 설정(탭) > 설정 작업(패널) > 형상 도구를 클릭한 다음 외부 체적 탭을 클릭합니다.

또는 마우스 오른쪽 버튼으로 설계 연구 막대의 형상 분기를 클릭하고 편집...을 클릭합니다.

외부 체적 작성 사용

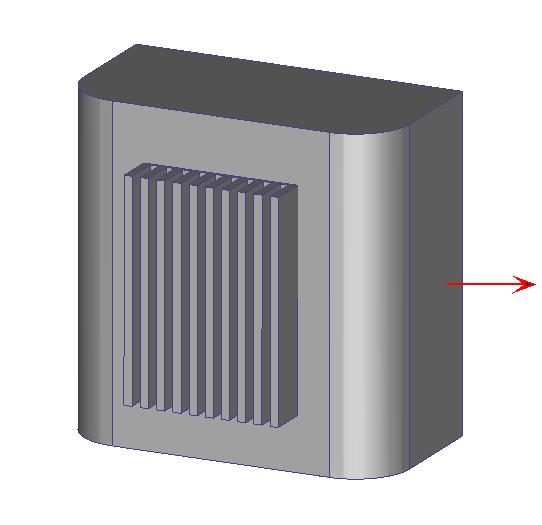

외부 체적 도구는 원래 형상을 완전히 둘러싸는 직사각형 체적을 작성합니다.

체적의 표면 및 모서리는 모형의 부품과 접하거나 부품을 교차할 수 없습니다. 최소 크기는 세 가지 모든 직교 방향에서 형상보다 5% 더 큽니다.

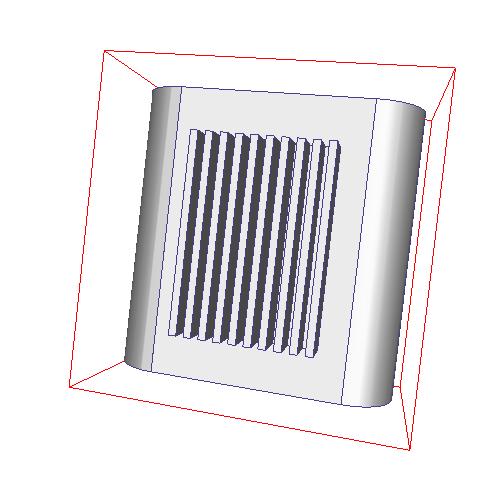

외부 체적 탭을 처음 열면 외부 체적의 빨간색 윤곽이 모형을 둘러쌉니다.

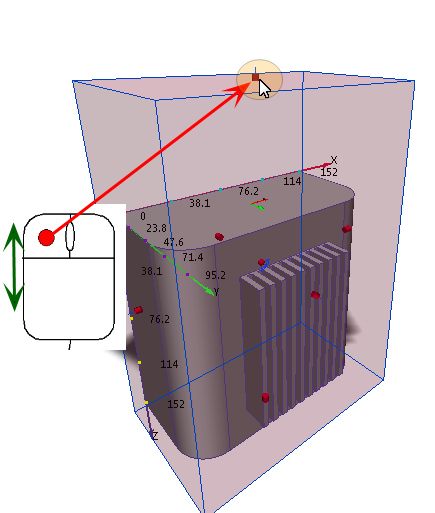

외부 체적의 크기를 조정하려면

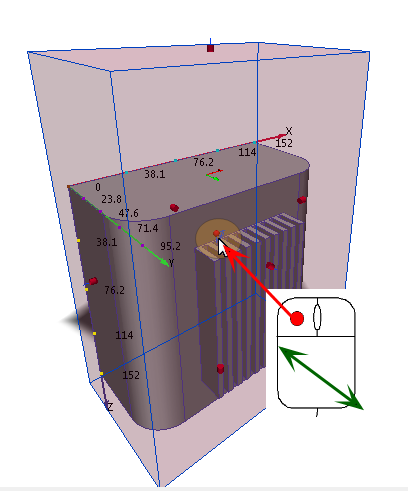

외부 체적을 이동하거나 회전하려면

작업을 마치면 작성 버튼을 클릭합니다.

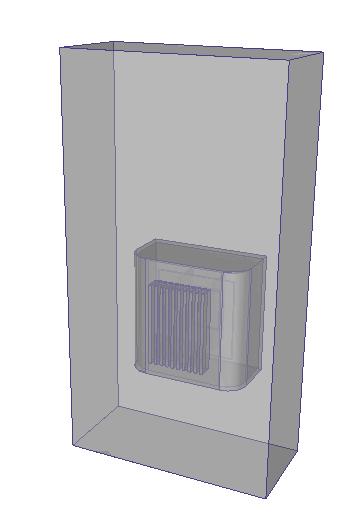

외부 체적이 해석의 일부가 되며 경계 조건, 재질 등이 적용될 수 있습니다.

주: 단일 세션 내에서 외부 체적은 하나만 작성할 수 있습니다.

주: 외부 체적의 표면 및 모서리가 원래 형상에 닿으면 안됩니다.
