내부 팬

내부 팬은 형상 내부 내의 축 운동량 소스를 시뮬레이션합니다. 팬이 상수 유량을 가질 수도 있고, 유량이 헤드 용량 곡선에 따라 달라져 팬 작동 지점이 장치를 통한 압력 강하에 의해 좌우될 수도 있습니다.

시스템 내의 공기 이동에 관심이 있으며 날 설계 또는 날 상호 작용 효과의 물리적 성능에는 관심이 없는 경우 회전 영역 대신 내부 팬을 사용하는 것이 더 좋습니다.

내부 팬을 지정하려면

  1. 재료 빠른 편집 대화상자를 엽니다. 다음과 같은 여러 가지 방법이 있습니다.
    • 부품을 마우스 왼쪽 버튼으로 클릭하고 상황에 맞는 도구막대에서 편집 아이콘을 클릭합니다.
    • 마우스 오른쪽 버튼으로 부품을 클릭하고 편집...을 클릭합니다.
    • 설계 연구 막대의 재료 분기에서 부품 이름을 마우스 오른쪽 버튼으로 클릭하고 편집...을 클릭합니다.
    • 재료 상황에 맞는 패널에서 편집을 클릭합니다.
  2. 부품을 하나 이상 선택합니다.
  3. 재료 DB 이름 메뉴에서 데이터베이스를 선택합니다.
  4. 유형 메뉴에서 내부 팬/펌프를 선택합니다.
  5. 이름 메뉴에서 재료를 선택합니다.
  6. 흐름 방향을 지정하려면 흐름 방향 행에서 팝업 대화상자를 열고 전역 X, Y 또는 Z축 중에서 선택합니다. 또는 표면 선택 버튼을 클릭하고 표면을 선택합니다. 흐름은 선택한 표면에 수직입니다.
  7. 흐름 방향을 변경하려면 반전을 클릭합니다.
  8. 팬이 온도에 종속되도록 하려면 온도 조절 버튼을 클릭하고 아래에 설명된 대로 온도 동작을 정의합니다.
  9. 적용을 클릭합니다.

내부 팬 재료 지정을 보여 주는 예제

내부 축 팬을 외부 경계에 배치하면 안 됩니다. 마찬가지로 내부 팬 재료의 표면에 경계 조건을 적용하는 것은 바람직하지 않습니다. 이렇게 하면 수렴하는 데 문제가 발생하여 요약 파일에서 보고되는 유량에 영향을 줄 수 있습니다. 내부 팬이 외부 경계에 접촉하는 경우 팬 입구에 확장을 작성하거나(경계 조건이 팬에 직접 적용되지 않음) 또는 내부 팬 재료 대신 외부 팬 경계 조건을 사용하는 것이 더 좋습니다.

내부 팬 재료가 지정된 부품에는 돌출 메쉬가 없어야 합니다. 솔버는 돌출된 요소가 있는 내부 팬을 지원하지 않습니다.

온도 조절 컨트롤

이 기능을 사용하면 내부 팬(및 송풍기)이 모형 내의 온도에 종속되도록 할 수 있습니다. 이 “트리거 온도"가 미리 정의된 컷오프를 초과(또는 미만)하면 팬이 실행됩니다. 온도 조절 위치의 온도가 컷오프 미만(또는 초과)이면 팬이 실행되지 않습니다.

내부 팬/펌프 재료 작업의 온도 조절 확인란을 선택하여 내부 팬 온도 조절 컨트롤을 확장합니다. 이 대화상자에서 트리거 온도 및 온도 조절 위치를 지정할 수 있습니다.

  1. 온도 조절 확인란을 클릭하여 내부 팬 온도 조절을 활성화합니다.
  2. 위치 팝업을 열고 모형의 표면을 선택하여 온도 조절 위치를 설정합니다.
  3. 표면 선택을 클릭하고 모형의 표면을 선택합니다. 중심 위치가 감지 위치가 됩니다.
  4. 트리거 온도 및 단위를 지정합니다.
  5. 트리거 유형(온도에 대한 팬 종속성) 선택: 트리거 미만(따뜻하게 유지) 또는 트리거 초과(시원하게 유지)
  6. 적용을 클릭하여 마칩니다.

표면의 평균 온도가 감지 온도로 사용됩니다. (모형의 어떤 표면도 사용 가능합니다.) 이 대화상자가 열려 있으면 인터페이스에서 표면을 선택할 수 있습니다. 하나의 표면만 감지 표면으로 사용할 수 있으므로 새 표면을 선택하면 선택 리스트가 업데이트됩니다. "위치"로 지정된 공간에 표면 ID가 작성되고 모형의 표면이 강조 표시됩니다.

내부 팬을 작성 및 편집하려면

  1. 재료 편집기를 열려면 재료 상황에 맞는 패널에서 재료 편집기를 클릭합니다.
  2. 리스트 버튼을 클릭합니다.
  3. 사용자 데이터베이스를 마우스 오른쪽 버튼으로 클릭하고 새 재료를 선택합니다. 내부 팬/펌프를 선택합니다. 이름을 지정합니다.
  4. 정의할 특성 버튼을 클릭합니다.
  5. 각 특성에 대해 변형 방법을 선택하고 해당 값 및 단위를 입력한 후 적용을 클릭합니다.
  6. 경우에 따라 저장을 클릭합니다.
  7. 확인을 클릭합니다. 재료 빠른 편집 대화상자를 열면 새 재료를 사용할 수 있습니다.

기본 재료 데이터베이스에는 모든 재료 유형의 인스턴스가 하나 이상 포함되어 있습니다. 기본 재료를 예로 사용하면 새 재료를 편리하게 작성할 수 있습니다. 이러한 재료는 읽기 전용이므로 재료 편집기를 사용하여 원래 재료를 사용자 데이터베이스로 복사하고 복사본을 수정합니다. 기존 재료에서 재료 작성에 대한 자세한 정보...

내부 팬 재료 작성을 보여 주는 예제

지침

  • 팬 재료 정의는 특정 직교 구성요소를 참조하지 않습니다. 대신 Through-Flow-Rate가 입력됩니다. 부품에 팬 재료가 적용되면 팬의 특정 직교 방향이 지정됩니다.
  • 내부 팬을 정의하는 데 다른 유체 특성 정보는 필요하지 않습니다. 솔버는 주변 유체의 유체 특성 정보를 팬에 자동으로 적용합니다. 이러한 이유로 팬 부품이 반드시 하나의 유체 재료 유형에만 접촉되어야 합니다. 예를 들어 팬이 한 쪽에서는 공기와, 다른 쪽에서는 물과 접촉하면 오류가 발생하고 해석이 실행되지 않습니다.

특성

유량

흐름은 상수 값으로 또는 헤드 용량(PQ) 곡선으로 지정할 수 있습니다. 또한 장치를 통한 속도 프로파일을 규정할 수 있습니다.

상수

유량 값 및 해당 단위를 입력합니다.

팬 곡선

테이블에 유량 및 압력을 입력합니다. 이 정보는 종종 팬 제조업체 데이터에서 가져옵니다.

가져오기 버튼을 사용하여 ".csv 형식"의 데이터를 가져올 수 있습니다. 데이터는 저장 버튼을 사용하면 ".csv" 파일에 저장됩니다.

속도 프로파일

테이블에 반지름, 축 속도, 소용돌이 방향 속도(원주), 반지름 방향 속도를 입력할 수 있습니다.

테이블에 속도 프로파일 데이터를 입력합니다. 반지름 방향 및 축 속도 값은 필수입니다. 소용돌이 방향 속도 및 반지름 방향 속도 값은 선택 사항입니다. 또는 쉼표로 구분된 파일(".csv")에서 데이터를 읽을 수 있습니다. 데이터를 Excel 스프레드시트로 준비한 후 ".csv" 형식으로 저장할 수 있습니다.

일부 경우에 대형 공업용 장치와 같은 특정 팬은 비표준 속도 분포를 제공할 수 있습니다. 이러한 팬이 여러 개 있을 때 내부 팬 재료가 제공하는 기본 균일 속도 분포로 흐름 프로파일 및 팬 간 상호 작용을 제대로 예측할 수 없습니다. 하지만 이 정보는 엔클로저 전체의 전반적인 흐름 분포를 완전히 이해하는 데 필요합니다.

속도 프로파일 흐름 변형 방법을 사용하면 내부 팬의 속도 프로파일을 지정할 수 있습니다. 또한 자세한 회전 영역 팬 해석에서 계산된 속도 분포를 후속 시스템 레벨 분석의 간단한 기하학적 팬 표면에 적용할 수 있는 메커니즘이 구현됩니다.

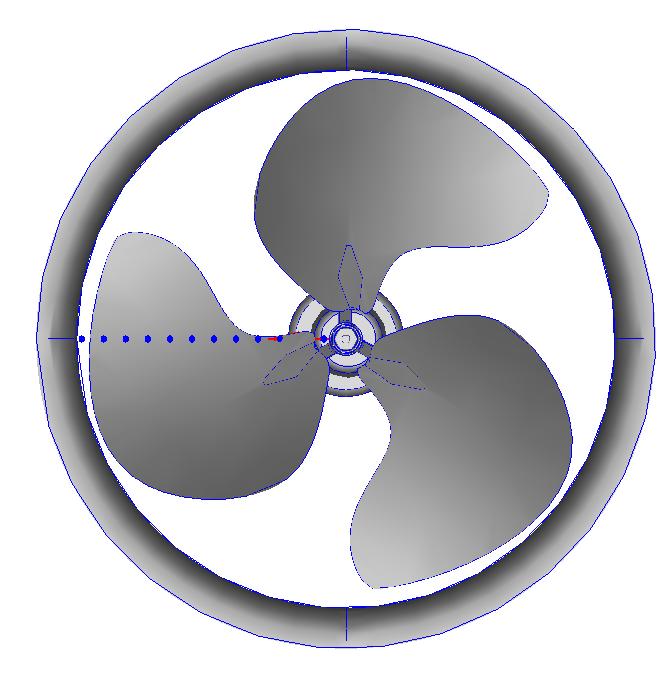

속도 프로파일 분포는 중심에서 팬의 외부 모서리로 연결되는 감시 점의 방사형 선을 작성하여 별도의 회전 영역 해석을 통해 계산할 수 있습니다. 속도의 시간 내역이 생성되도록 해석을 실행하기 전에 이러한 감시 점을 작성해야 합니다.

가능한 경우 데카르트 축을 따라 감시 점의 선을 작성합니다. 이렇게 하면 각 점의 방사형 위치를 쉽게 파악할 수 있습니다. 위에 표시된 예제에서 모든 점은 동일한 Y 및 Z 좌표를 가지며 원점은 팬 중심에 있습니다. 각 점의 방사형 위치는 해당 x 좌표입니다.

점을 데카르트 축에 맞춰 정렬하면 각 속도 구성요소가 팬 프로파일의 구성요소인 축, 반지름 및 소용돌이에 직접 일치합니다. 위의 예제에서 다음이 적용됩니다.

  • x 좌표 = 반지름
  • x 속도 구성요소 = 반지름 속도
  • y 속도 구성요소 = 소용돌이
  • z 속도 구성요소 = 축

팬 중심이 전역 원점에 있지 않으면 전역 좌표 방향을 선택하지 말고, 흐름 방향에 수직인 팬의 표면을 선택하여 팬 흐름 방향을 지정합니다. 프로파일에서 각 점의 반지름 값으로 전역 좌표를 지정합니다.

주: 팬 중심이 원점에 있지 않은 상태에서 전역 좌표 방향의 흐름 방향을 지정한 경우, 각 위치를 해당 전역 좌표와 팬 중심 위치 간 차이로 지정합니다.

해석이 완료되면(속도 값이 시간 평균을 기반으로 수렴) 수렴 모니터 테이블의 각 감시 점에 대한 속도 구성요소를 Excel 스프레드시트에 저장하고 ".csv" 파일로 저장합니다.

회전 속도

회전 속도는 선택적 매개변수로, 상수 값으로만 입력할 수 있습니다.

슬립 계수

슬립 계수는 팬 블레이드의 회전 속도 대비 흐름 접선 속도의 비율입니다. 팬의 비효율성 때문에 흐름의 접선 속도가 종종 팬 회전 속도보다 느려집니다. Autodesk® CFD는 슬립 계수와 지정된 팬 회전 속도를 곱하여 흐름 접선 속도를 결정합니다. 예를 들어, 슬립 계수를 0.5로 지정하면 접선 흐름 속도가 팬 블레이드 회전 속도의 절반이 됩니다.

주: 슬립 계수는 0과 1 사이여야 합니다.
