미리보기

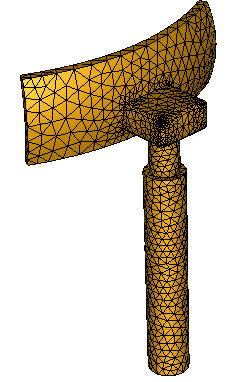

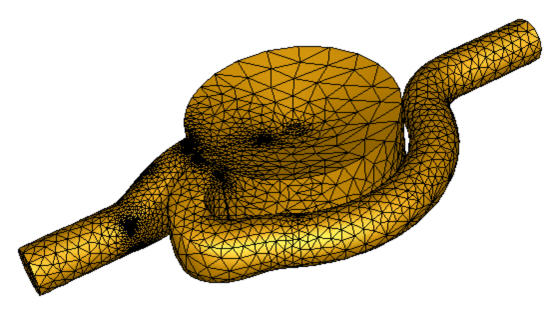

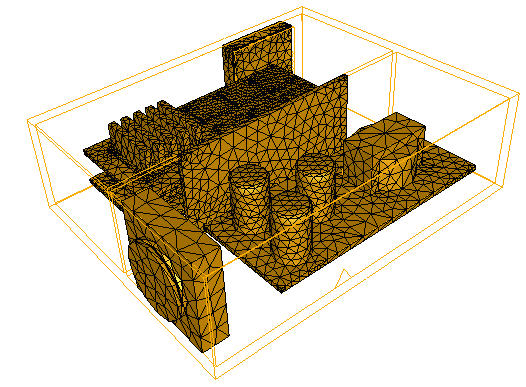

메쉬 분포 예

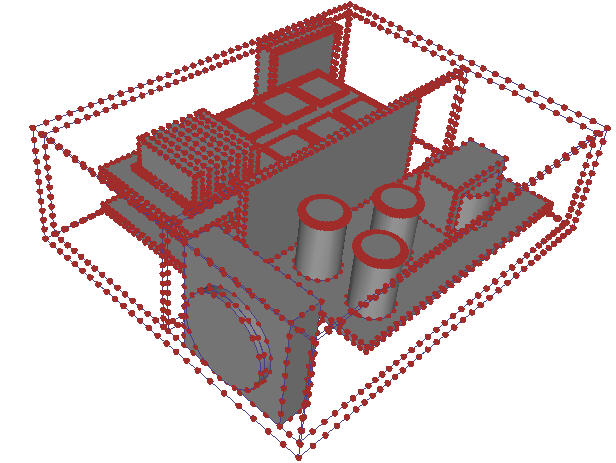

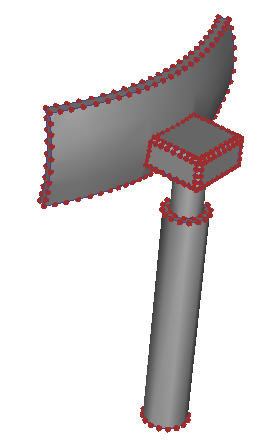

이러한 각 경우의 메쉬 분포는 자동 크기를 클릭하여 자동으로 계산됩니다. 모형 모서리(메쉬 시드)의 점은 노드가 구성될 위치를 나타냅니다. 선택 모드가 변경되어도 점의 위치 및 간격은 변경되지 않습니다.

곡률이 높은 표면 및 모서리는 좀 더 미세하게 메쉬되고, 곡률이 작거나 없으면 좀 더 거칠게 메쉬됩니다. 다른 모서리의 가까이에 있는 모서리에는 모서리 스팬을 따라 달라질 수 있는 좀 더 작은 요소 크기가 지정됩니다.

시드가 없는 모서리가 있는 경우 표면을 메쉬하지 못할 수 있습니다. 이러한 상황은 표면이 매우 얇거나 기하학적으로 다른 결함이 있을 때 발생할 수 있습니다. 이 문제는 시뮬레이션을 실행하기 전에 CAD 시스템에서 수정해야 합니다.

메쉬 시드의 화면표시를 전환하려면 뷰 (탭) 모양 (드롭다운 메뉴) > 메쉬 시드를 클릭합니다.

자동 크기 조정 미세 조정 미리보기

자동 크기 미세 조정 효과 미리보기

메쉬 크기 빠른 편집 대화상자에서 표면 미세 조정을 사용으로 설정하면 이 미리보기가 활성화됩니다.

1. 키보드의 Shift 키를 누르고 있습니다.
2. 표면 및 간격 근처로 마우스를 가져갑니다.

작은 프리즘이 요소 크기를 나타냅니다.

메쉬 미리보기

메쉬를 생성하기 전에 메쉬를 보려면

1. 표면 또는 체적을 선택합니다.
2. 마우스 오른쪽 버튼을 클릭하고 미리보기를 선택합니다.

메쉬 면이 선택한 표면에 표시됩니다. 체적을 선택한 경우 요소 면이 선택한 체적의 표면에만 표시됩니다.

단일 표면(또는 단일 체적 표면)에서 메쉬를 미리보려면

1. 표면 또는 체적을 마우스 오른쪽 버튼으로 클릭합니다.
2. 미리보기를 선택합니다.

체적을 선택한 경우 미리보기가 체적 표면에 표시됩니다.

미리 본 요소 면을 제거하려면

1. 미리 본 메쉬와 함께 표시된 표면 또는 체적을 선택합니다.
2. 마우스 오른쪽 버튼을 클릭하고 지우기를 선택합니다.

특정 사항을 변경한 후에 메쉬 분포를 업데이트해야 하는 경우 미리 보기를 사용할 수 없습니다.
