모서리 병합

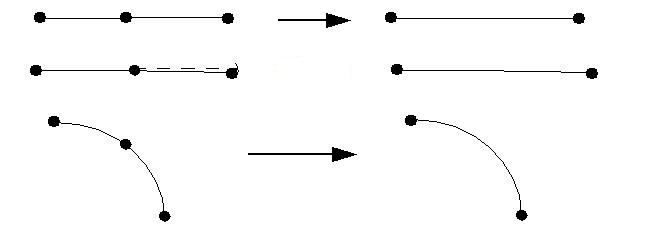

모서리 병합 기능은 지정된 공차보다 낮은 변곡각의 정점에서 만나는 모서리를 병합합니다. 이 도구는 모서리 수, 특히 작은 모서리의 수를 줄이는 이점을 제공합니다. 이를 통해 전반적인 메쉬 밀도가 줄어들고 해석 시간이 단축됩니다.

변곡점은 모서리 병합 대화상자에서 상한이 15도인 포함된 접선 각도로 결정됩니다.

모서리 병합에 액세스하려면 설정 (탭) > 설정 작업 (패널) 형상 도구를 클릭하고 모서리 병합 탭을 클릭합니다.

또는 마우스 오른쪽 버튼으로 설계 연구 막대의 형상 분기를 클릭하고 편집...을 클릭합니다.

모서리 병합 정보

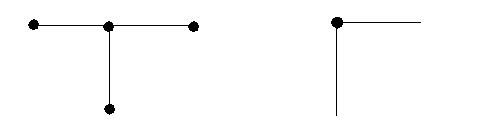

두 개 이상의 모서리가 정점에서 만날 경우에는 모서리 병합을 수행해도 아무 영향이 없습니다(왼쪽 그림 참조). 마찬가지로, 지정된 각도보다 큰 사이각에서 만나는 모서리도 병합되지 않습니다(오른쪽 그림 참조).

모서리 병합 사용

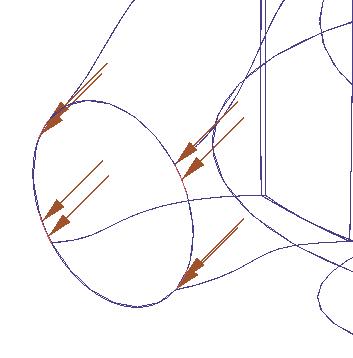

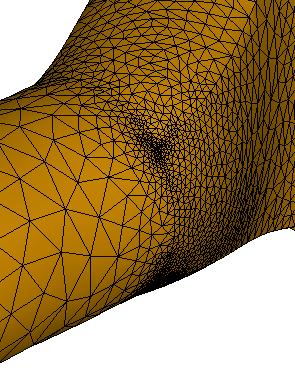

모서리 병합 탭이 활성 상태이면 병합할 수 있는 모서리가 화살표로 표시됩니다. 병합된 모서리 없이 형상에 작성된 메쉬도 표시됩니다.

병합할 모서리는 포함된 각도를 선택하면 식별됩니다. 모서리를 직접 선택할 수는 없습니다. 프로세스는 다음과 같습니다.

1. 기본 사이각은 5도입니다. 필요에 맞게 이 값을 변경하되, 의도한 정점을 제거하는 값을 선택하지 않도록 주의하십시오.
2. 병합할 모서리 수가 표시됩니다.
3. 병합 버튼을 클릭하여 명령을 호출합니다.

모서리 병합 후의 메쉬 이미지는 다음과 같습니다.
