열 싱크 재료 사용

큰 전자 시스템을 모델링하지만 시스템에 fin 수와 fin 종횡비가 큰 열 싱크가 포함되어 있습니다. 모형에 실제 열 싱크 형상을 포함하려면 정확한 시뮬레이션을 위해 수백만 개의 요소가 필요하다는 것을 알게 될 것입니다. 그렇지만 다른 대안이 있습니다. 열 싱크 재료를 사용하는 것입니다. 열 싱크 재료를 사용하면 복잡한 계산이 필요한 메쉬 없이도 열 싱크의 유체 및 열 흐름 특성을 모두 시뮬레이션할 수 있습니다.

다음 섹션에서는 열 싱크 재료를 작성하고 지정하는 기본적인 절차를 제공합니다. 열 싱크와 사용 지침을 비롯한 자세한 내용을 보려면 열 싱크를 방문하십시오. 예제 워크플로우를 보려면 열 싱크 재료 - 마이크로 채널 예를 방문하십시오.

기존 열 싱크 재료를 지정하려면

  1. 마우스 왼쪽 버튼으로 부품을 클릭하고 상황에 맞는 도구막대에서 편집 아이콘을 클릭하여 재료 빠른 편집 대화상자를 엽니다.
  2. 재료 DB 이름 메뉴에서 적절한 데이터베이스를 선택합니다.
  3. 유형 메뉴에서 열 싱크를 선택합니다.
  4. 이름 메뉴에서 재료를 선택합니다.
  5. 접근 표면과 연관된 숫자 값을 클릭합니다. 표면의 숫자 값을 알고 있는 경우 해당 값을 입력합니다. 그렇지 않으면 접근 표면 대화상자에서 표면 선택을 클릭합니다. 그런 다음 부품의 해당 표면을 클릭합니다.
    주: 접근 표면은 유입되는 유체 흐름에 수직인 표면입니다.
  6. 베이스 표면과 연관된 숫자 값을 클릭합니다. 표면의 숫자 값을 알고 있는 경우 해당 값을 입력합니다. 그렇지 않으면 베이스 표면 대화상자에서 표면 선택을 클릭합니다. 그런 다음 부품의 해당 표면을 클릭합니다.
    주: 베이스 표면은 열 싱크 재료의 하단 표면입니다.
  7. 적용을 클릭합니다.

열 싱크 재료를 작성하거나 편집하려면

열 싱크 재료를 처음부터 새로 작성하거나, 재료 편집기를 사용하여 기존 열 싱크를 복사한 후 사용자화할 수 있습니다.

  1. 재료 편집기를 엽니다.
    • 재료 상황에 맞는 패널에서 재료 편집기를 클릭합니다.
    • 또는 재료 대화상자에서 재료 줄의 편집...을 클릭합니다.
  2. 리스트 버튼을 클릭합니다.
  3. 새 또는 기존 재료를 사용할 수 있습니다.
    • 재료를 작성하려면 사용자 데이터베이스 폴더를 마우스 오른쪽 버튼으로 클릭한 다음 새 재료 > 열 싱크를 선택합니다.
    • 읽기 전용 기본 데이터베이스에서 기존 재료를 복사하려면 복사할 재료를 마우스 오른쪽 버튼으로 클릭하고 저장 위치 > <사용자 데이터베이스>를 선택합니다.
    • 사용자 데이터베이스에서 기존 재료를 복사하려면 복사할 재료를 클릭하고 해당 값을 편집합니다.
  4. 이름을 지정합니다.
  5. 해당 특성 버튼을 클릭하여 열 싱크의 값 특성을 선택하고 정의합니다. 사용할 옵션을 잘 모르십니까? 열 싱크를 방문하여 모델링 지침을 확인하십시오.
    • 베이스 두께

      Fin이 연결되는 베이스의 두께를 정의합니다. 열 싱크의 베이스가 얇은 경우 구성요소의 실제 값을 사용하십시오. 베이스가 두껍고 열 싱크를 두 개의 부품으로 모델링하는 경우 두께로 0을 사용하십시오. 적용을 클릭합니다.

    • 베이스 전도율

      베이스의 전도율 값을 설정하고 적용을 클릭합니다.

    • Fin 전도율

      Fin의 전도율 값을 설정하고 적용을 클릭합니다.

    • 유형

      열 싱크 구성요소를 가장 잘 나타내는 변형 방법을 선택하고 해당 값을 입력한 후 적용을 클릭합니다.

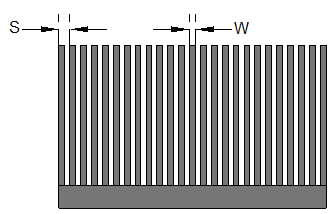

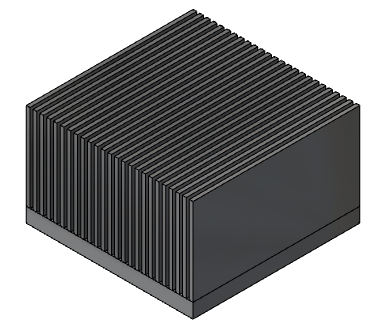

      • 마이크로 채널

        다음을 지정합니다.

        • Fin 사이의 주기 간격(S)
        • Fin의 폭(W)
        • Fin의 수

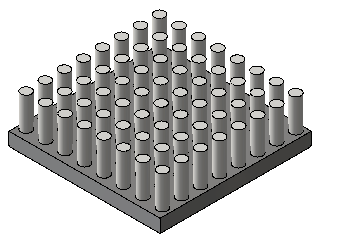

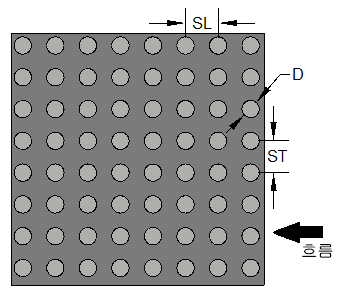

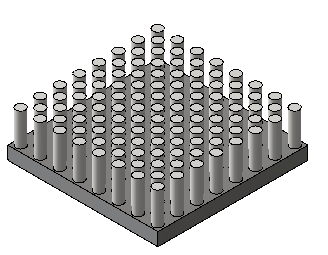

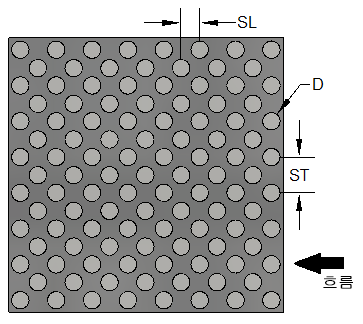

      • 정렬된 Pin-Fin 또는 엇갈린 Pin-Fin

        다음을 지정합니다.

        • 흐름 방향 간격(SL)
        • 흐름 방향으로 존재하는 Pin 수(행)
        • 법선 방향 간격(ST)
        • 흐름의 수직 방향으로 존재하는 Pin 수(행)
        • 지름(D)

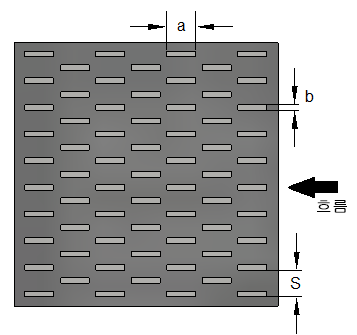

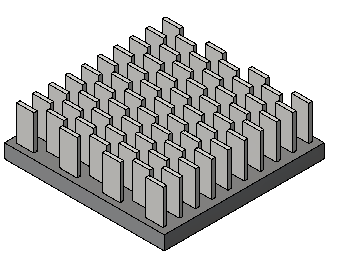

      • 간격띄우기 스트립

        다음을 지정합니다.

        • 흐름 방향 길이(a)
        • 흐름 방향으로 존재하는 Fin 수(행)
        • 법선 방향 폭(b)
        • 법선 방향 간격(S)
        • 흐름의 수직 방향으로 존재하는 Fin 수(행)
      • 열 싱크 프로파일

        데이터에 따라 다음을 지정합니다.

        • 접근 속도
        • 열 저항
        • 마찰계수
  6. 확인을 클릭합니다. 재료 빠른 편집 대화상자를 열면 새 재료를 사용할 수 있습니다.
