장치에 내부 및 외부 부력 흐름이 작용하는 경우 외부 흐름 영역을 구성할 때 위에 설명된 규칙이 적용됩니다.
흐름이 장치와 환경 사이를 통과하도록 장치에 환풍구가 장착될 경우 위에 설명된 대로 모형을 설정하면 됩니다.
장치에 흐름이 포함되지만 외부 흐름 영역에서 분리되도록 완전히 봉인되면 내부 유체 영역 내에 압력 조건이 필요합니다. 이 내용은 아래의 "굴뚝" 접근 방법에 설명되어 있습니다.
|

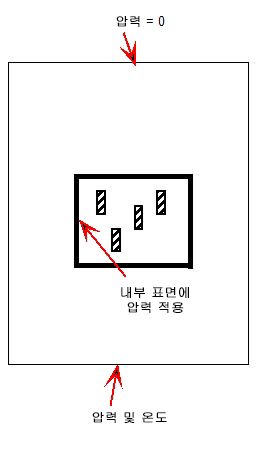

솔리드 부품의 습식(내부) 표면에 압력 조건을 지정합니다(솔리드 재료여야 함). 이렇게 하면 흐름이 이 표면을 통과할 수 없지만 내부 영역을 수치적으로 적절히 정의하려는 요구는 충족됩니다. 완전히 분리된 모든 유체 영역의 압력 조건 요구 사항은 위에 표시된 모든 구성에 적용됩니다("굴뚝", " 버킷 " 및 "매달림"). |
|
