열 교환기 및 에어컨은 AEC, 데이터 센터 및 기타 건축 응용 사례에서 공통되는 요소로, 열 관리 측면에서 중요한 역할을 합니다. 열 동작을 최적화하려면 이 둘을 적절히 시뮬레이션해야 합니다. 다음 지침에서는 열 교환기 재료 모델의 효과적인 사용에 대해 설명합니다.
시스템(2)에 잠기지 않도록 열 교환기(1) 작성
입구(1) 및 출구(2)에 체적을 구성하여 시스템에서 장치 간격을 띄우기
열 교환기는 시스템에 닿지 않아야 합니다. 두 확장의 재료는 시스템 작업 유체여야 합니다.

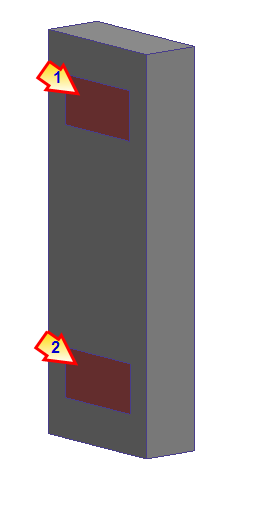

별도의 단일 평면형 표면을 사용하여 입구(1) 및 출구(2) 구성
주: 여러 표면으로 구성되는 개구부는 지원되지 않습니다.
시뮬레이션이 끝나면 열 교환기 개구부가 요약 파일에 시스템 개구부로 표시됩니다.
- 열 교환기 입구가 모형 출구로 나타납니다(압력 = 0).
- 열 교환기 출구가 모형 입구로 나타납니다(체적 유량).
CRAC 장치
데이터 센터 CRAC 장치를 시뮬레이션할 때 장치를 완전히 시스템 외부에 두는 것이 항상 가능하지는 않을 수 있습니다(위 참조).
좋은 방법은 열 교환기 장치(1)를 CRAC 장치(2) 내부에 배치하고 CRAC 장치 부품을 억제(메쉬하지 않음)하는 것입니다.
열 교환기 장치는 시스템의 메쉬에 접하지 않습니다(입구 및 출구 제외). 이를 통해 열 교환기가 시스템 내에 잠겨 있지 않아야 하는 요구 사항이 충족됩니다.
CRAC에서 열 교환기 장치를 정의하는 예를 보려면 여기를 클릭하십시오.
고려 사항 및 제한 사항
- 열 교환기 재료 장치는 닫힌 루프 열 교환기 장치를 시뮬레이션하기 위해 특별히 설계되었습니다. 이 장치는 열린 루프 시스템(에너지 재생 및 조화 공기 다시 캡처)은 지원하지 않습니다.
- 모형이 여러 열 교환기 장치를 포함하는 경우 각각을 개별적으로 지정하십시오. 한 번에 둘 이상의 부품에 열 교환기 재료를 지정하지 마십시오.
- 열 교환기 부품에 흐름 또는 열 경계 조건을 지정하지 마십시오.
- 열 교환기 재료 장치는 모형에 지정된 물리적 구속조건이 허용하는 것보다 더 많은 열을 전달할 수 없습니다.
- 균일한 압력 조건이 열 교환기 입구에 자동으로 적용됩니다. 따라서 열 교환기 장치를 가압 영역에 두지 마십시오. 이 경우 열 교환기 장치에 과도한 흐름이 작용할 수 있습니다.
- 시뮬레이션 모형에는 하나 이상의 플럭스 기반 열 전달 경계 조건이 포함되어야 합니다. 예로는 열 플럭스, 총 열 플럭스, 필름 계수 및 복사가 포함됩니다. 모형에 온도 경계 조건 및 열 생성 조건만 포함되어 있으면 열 교환기 장치는 모형 내의 온도에 영향을 주지 않습니다.
주: 열 교환기 장치를 가압 영역 가까이에 배치해야 하는 경우 플래그 관리자를 사용하여 heat_ex_inlet_is_flow_bc 플래그를 사용으로 설정하십시오.
