열 교환기 재료 사용

이 항목에서는 열 교환기 재료를 작성 및 적용하는 방법을 설명합니다. 열 교환기 작업의 여러 다른 모드를 나타내기 위한 몇 가지 응용 사례가 제공됩니다.

모델링 지침 및 결과 추출 방법을 보려면 여기를 클릭하십시오.

열 교환기 재료를 지정하려면

2. 재료 빠른 편집 대화상자를 엽니다. 다음과 같은 여러 가지 방법이 있습니다.
   • 부품을 마우스 왼쪽 버튼으로 클릭하고 상황에 맞는 도구막대에서 편집 아이콘을 클릭합니다.
   • 마우스 오른쪽 버튼으로 부품을 클릭하고 편집...을 클릭합니다.
   • 설계 연구 막대의 재료 분기에서 부품 이름을 마우스 오른쪽 버튼으로 클릭하고 편집...을 클릭합니다.
   • 재료 상황에 맞는 패널에서 편집을 클릭합니다.
3. 부품을 하나 이상 선택합니다.
4. 재료 DB 이름 메뉴에서 데이터베이스를 선택합니다.
5. 유형 메뉴에서 열 교환기를 선택합니다.
6. 이름 메뉴에서 재료를 선택합니다. (데이터베이스에는 상용이 가능한 몇 가지 열 교환기 모델이 포함되어 있습니다.)
7. 열 교환기 입구(a) 및 출구(b)를 선택합니다.



8. 적용을 클릭합니다.

주: 모형에 열 교환기 장치가 여러 개 포함되어 있으면 각 장치를 따로 지정합니다. 열 교환기 재료를 동시에 여러 번 지정하지 마십시오.

열 교환기 재료를 작성하고 편집하려면

1. 재료 편집기를 열려면 재료 상황에 맞는 패널에서 재료 편집기를 클릭합니다.
2. 리스트 버튼을 클릭합니다.
3. 사용자 데이터베이스를 마우스 오른쪽 버튼으로 클릭하고 새 재료를 선택합니다. 열 교환기를 선택합니다. 이름을 지정합니다.
4. 정의할 특성 버튼을 클릭합니다.
5. 열 교환기를 정의하는 두 개의 특성은 흐름 및 열 전달입니다. 각 특성에 대해 변형 방법을 선택하고 해당 값 및 단위를 입력한 후 적용을 클릭합니다.
6. 선택적으로 저장을 클릭합니다.
7. 확인을 클릭합니다. 재료 빠른 편집 대화상자를 열면 새 재료를 사용할 수 있습니다.

특성: 흐름

열 교환기 장치를 통과하는 유체의 양을 지정합니다. 상수 값 또는 팬 특성(압력-흐름 곡선)을 사용합니다.

상수:

유량 값 및 해당 단위를 입력합니다.

팬 곡선:

유량 및 압력 헤드 값을 사용합니다. 일반적으로 이 정보는 제조업체가 제공합니다.

주: 가습 또는 제습과 관련된 열 전달 변형 방법은 흐름이 팬 곡선으로 설정된 경우에는 지원되지 않습니다.

특성: 열 전달

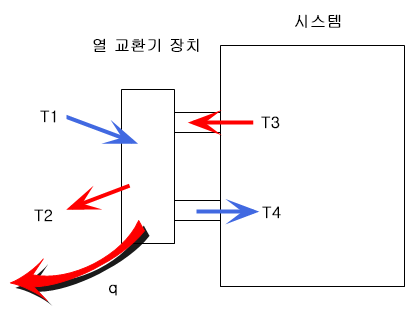

열 교환기 장치의 열 동작을 정의합니다. 다음 열 교환기 장치 구조도는 변형 방법 설명에 사용되는 규칙을 보여 줍니다.

다음과 같은 특성 변형으로 다양한 물리적 모형을 시뮬레이션할 수 있습니다.

열 교환기

열 교환기 모드는 작업 유체에서 열을 제거합니다. 개념적으로 물리적 열 교환기 장치와 유사합니다.

다음을 지정합니다.

• 입력 온도, T1. 대부분의 경우, T1은 주변 공기 온도입니다.
• 열 교환기 장치의 열 용량. 이 값은 온도를 1도씩 변경하는 데 필요한 열의 크기입니다.

시스템의 뜨거운 공기가 온도 T3에서 열 교환기에 유입되면 지정된 열 용량 비율로 열 q가 추출됩니다. 냉각된 공기가 온도 T4에서 시스템에 다시 유입됩니다.

열 교환기 변형 예

온도 변경

온도 변경 변형은 알려진 온도 증가 또는 감소(T3 - T4)를 시뮬레이션합니다.

온도 변경 변형 예

열 입력/추출 비율

열 입력/추출 비율 변형은 작업 유체의 열 추가 또는 제거를 시뮬레이션합니다. 데이터 센터 CRAC 장치를 시뮬레이션하는 이상적인 방법입니다. 열 추출 비율은 주로 CRAC 제조업체에서 제공합니다. 시스템의 온도 또는 필름 계수 경계 조건을 지정해야 합니다. 그렇지 않은 경우 열 솔루션은 경계가 없어져서 비현실적인 온도를 생성할 수 있습니다. 결과적으로 솔루션이 발산됩니다.

열 입력/추출 비율 변형 예

에어컨

이 방법은 규정된 온도(설정점 온도)로 환경에 공기를 전달하는 에어컨을 시뮬레이션합니다. 이 온도는 열 교환기 장치를 나가는 공기 온도인 T4입니다.

이 방법을 사용하여 일정한 온도로 공기를 전달하는 에어컨 및 CRAC 장치를 시뮬레이션합니다. 시뮬레이션이 끝나면 흡수된 열 출력 수량(열 교환기 툴팁)에 장치 성능이 표시됩니다.

단열 가습

목표 습도 값을 제공하면 CFD에서 단열 가습을 시뮬레이션합니다. 시뮬레이션할 때 열 프로세스가 아닌 프로세스를 사용하여 공기 중에 습도를 추가하는 것을 시뮬레이션할 때 이 방법을 선택합니다. 예로는 고압 원자화 및 초음파 시스템이 있습니다.

스팀 가습

스팀 온도 및 기타 알려진 수량을 제공하면 CFD에서 열 가습 프로세스를 시뮬레이션합니다. 시뮬레이션할 때 스팀을 사용하여 공기 중에 습도를 추가하는 것을 시뮬레이션할 때 이 방법을 선택합니다.

엔탈피 열 교환기

출구 공기 온도 및 기타 알려진 수량을 제공하면 CFD에서 습도 및 열 추가를 시뮬레이션합니다. 공기 가열 시 열 휠의 성능을 시뮬레이션할 때 이 방법을 선택합니다.

제습

출구 공기 온도 및 기타 알려진 수량을 제공하면 CFD에서 열 전달 및 제습을 시뮬레이션합니다. 이슬점 아래에서 냉각되는 막 또는 냉각기가 있는 플레이트 열 교환기와 같은 장치에 이 방법을 사용합니다.
