돌출 지침

메쉬 작업 대화상자의 돌출 버튼은 다음 조건이 충족될 경우에만 활성화됩니다.

돌출 가능 부품에 다음과 같은 속성이 있습니다.

균일한 횡단면

부품의 위상이 돌출 방향으로 불변이어야 합니다. 부품이 돌출될 수 있으려면 적어도 한 방향으로 동일한 횡단면을 가져야 합니다. 부품의 돌출 가능 영역이 다른 횡단면을 갖는 다른 영역에 연결되어 있으면 부품을 돌출할 수 없습니다.

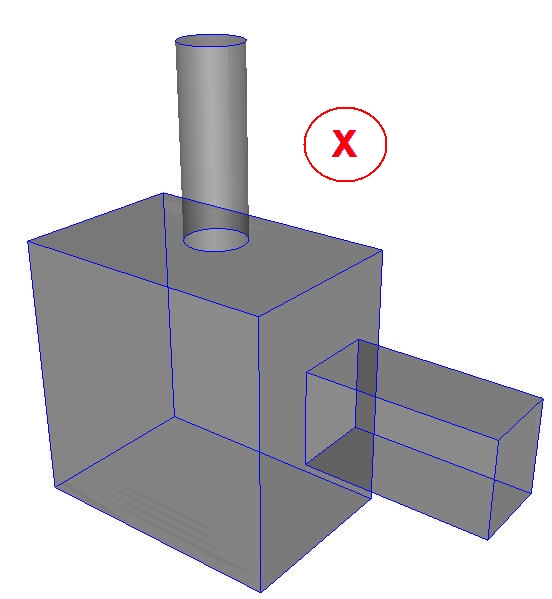

이 예에서는 세 개의 모든 영역이 동일한 부품에 있으므로 부품을 돌출할 수 없습니다. 상자에서 밖으로 돌출된 파이프 및 채널이 조립품을 형성하는 별도의 부품인 경우 돌출 가능합니다.

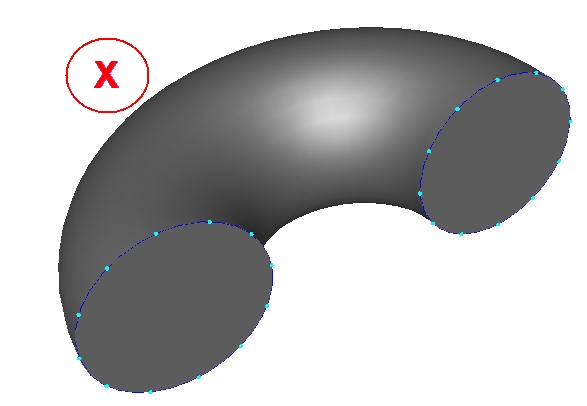

선형 돌출 경로가 있는 부품만 돌출할 수 있습니다. 횡단면이 균일하더라도 절곡부가 있는 부품을 돌출할 수 없습니다.

3D 부품만 돌출할 수 있습니다. 2D 해석에서 2D 표면은 자유 메쉬되어야 합니다.

표면의 모서리가 해당 방향으로 수직이면 돌출될 수 없습니다.

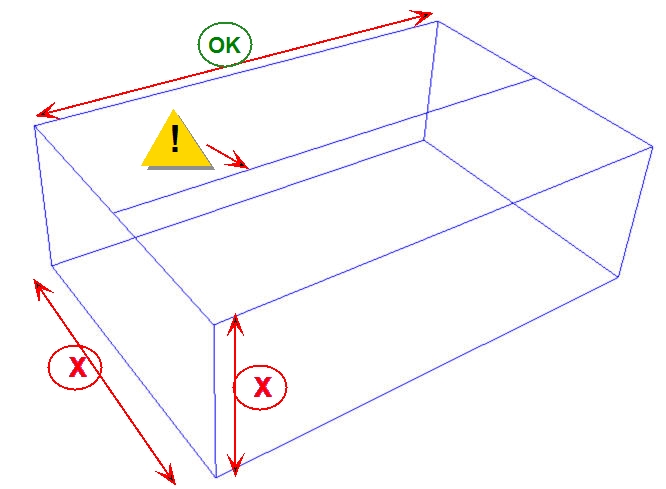

이 상자의 맨 위 표면에 있는 모서리는 'X"로 표시된 두 방향에서 표면이 균일하지 않으므로 돌출할 수 없습니다. 다른 방향의 경우 모서리가 전체 돌출 방향에서 균일하므로 돌출할 수 있습니다.

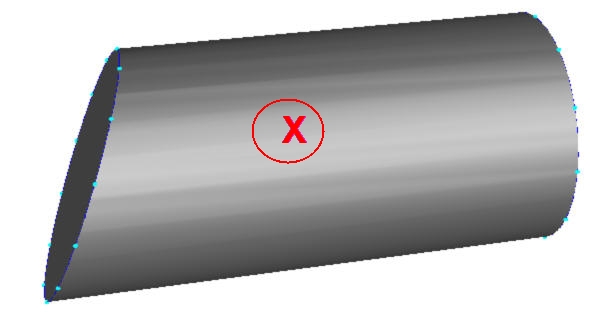

돌출 가능 부품의 끝 표면은 서로 평행해야 합니다. 이것은 균일 횡단면 규칙에서 확장된 것으로, 체적 끝에 이 규칙을 명시적으로 적용합니다.

부품은 끝마감 사이의 위상이 동일해야 합니다. 두 표면의 경계 모서리 개수와 방향이 동일해야 합니다.

다음과 같은 일부 해석 유형에는 돌출을 사용할 수 없습니다.

회전 영역 내에서 메쉬 돌출 요구 조건을 충족하는 균일한 횡단면이 있는 객체는 돌출될 수 있습니다. 그러나 회전 영역 내부의 메쉬는 회전 영역과 인접 고정자 간 인터페이스가 등각(일치) 메쉬여야 하므로 돌출될 수 없습니다.

돌출 메쉬는 복사 계산과 호환되지 않습니다. 객체가 돌출 메쉬되고 복사가 활성화되면 오류가 발생합니다.

돌출 메쉬는 위상 변경(2단계 혼합) 계산과 호환되지 않습니다. 객체가 돌출 메쉬되고 위상 변경이 활성화되면 오류가 발생합니다.

표면 부품은 돌출 메쉬된 부품에 닿을 수 없습니다. 이러한 제한은 장애물(솔리드)로 사용되는 표면 부품, 접촉 저항 및 분산 저항에 적용됩니다.

내부 팬, 원심 송풍기, 체크 밸브 재료와 같은 물리학 내재 재료가 있는 부품은 돌출 메쉬될 수 없습니다.
