돌출 메쉬는 삼각형 면을 균일한 단면으로 된 3D 부품을 통해 쐐기(프리즘) 요소의 여러 도면층으로 신축합니다. 돌출 메쉬는 종횡비가 높은 부품의 요소 수를 현저하게 줄이고, 파이프 흐름과 같은 표면 마찰 끌기를 통해 모형의 흐름 정확도를 향상시킵니다.
돌출된 메쉬는 구조적 메쉬이지만, 비구조적 4면체로 메쉬된 영역에 접촉하거나 침수될 수 있습니다. 이를 "비일치" 메쉬라고 하며, 돌출된 단면의 노드가 주변 메쉬에 자동으로 정렬되지 않는 조건입니다. Autodesk® CFD에서는 이 상황을 자동으로 탐지하여 처리합니다.
돌출된 영역이 포함된 모형에서 메쉬를 변경할 수 없고 저장된 해석에서 계속 수행할 수 없습니다. 메쉬가 변경되면 해석을 처음부터 다시 시작해야 합니다.
기하학적 구속조건을 충족한다고 가정하면, 돌출 메쉬를 이동 객체 및 회전 영역(예: 팬 날개)의 솔리드에서 사용할 수 있지만, 회전 영역 자체에서는 사용할 수 없습니다.
돌출 지정
대부분의 자동 양식에서 돌출 기능은 형상을 기반으로 한 끝 메쉬 분포와 도면층 성장을 모두 계산합니다. 도면층 성장, 끝 바이어스 및 돌출 도면층 수를 제어할 수 있는 수동 컨트롤이 제공됩니다.
자동 메쉬 크기 조정을 호출한 다음 돌출시킬 볼륨을 하나 이상 선택하고 메쉬 크기 빠른 편집 대화상자에서 메쉬 돌출 버튼을 클릭합니다.
자동 사용(선택됨)
자동 확인란은 대화상자의 작업을 제어합니다. 이 확인란이 선택되어 있으면 자동 크기 조정이 도면층 수와 끝 도면층 크기를 제어합니다. 이 확인란을 선택하지 않으면 추가 컨트롤을 사용할 수 있습니다.
자동 모드에서 자동 크기 조정 기능은 부품의 각 끝에서 시작하는 도면층 크기를 각 끝에 있는 표면 메쉬에서 사용하는 길이 축척에 일치시킵니다.
- 더 많거나 적은 도면층 신축이 필요한 경우 성장률 슬라이더를 사용하여 성장률을 수정합니다. 기본값은 1.3입니다.
- 해당하는 경우 돌출 방향을 선택합니다.
- 이 대화상자가 열려 있는 동안 대화식 돌출 미리보기 선이 모형에 표시됩니다.
- 확인을 클릭하여 대화상자를 닫고 돌출을 선택한 부품에 지정합니다.
자동 사용 안 함(선택 안 됨)
자동을 사용하지 않으면 돌출 도면층 수와 크기에 대한 더 많은 컨트롤이 제공됩니다.
- 더 많거나 적은 도면층 신축이 필요한 경우 성장률 슬라이더를 사용하여 성장률을 수정합니다. 기본값은 1.3입니다.
- 해당하는 경우 돌출 방향을 선택합니다.
- 끝 도면층 지정 유형을 선택합니다.
- 도면층 수를 선택합니다. 주: 최소 슬라이더 범위는 10입니다. 더 적은 도면층을 지정하려면 인접한 텍스트 필드에 원하는 값을 직접 입력합니다.
- 이 대화상자가 열려 있는 동안 대화식 돌출 미리보기 선이 모형에 표시됩니다.
- 확인을 클릭하여 대화상자를 닫고 돌출을 선택한 부품에 지정합니다.
돌출 미리보기

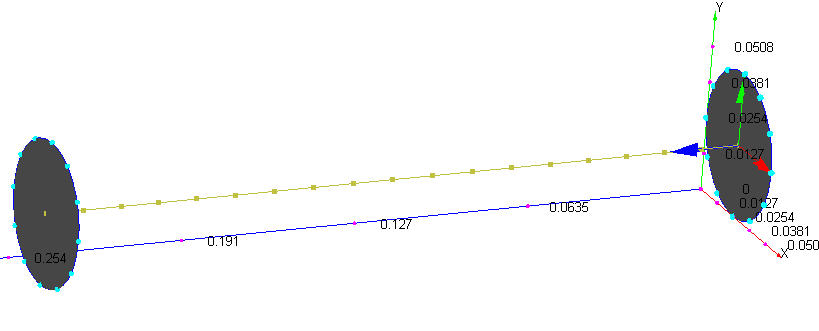

도면층을 나타내는 미리보기 선이 부품을 통과해 그려집니다. 이 선은 대화식으로 그려집니다. 즉, 돌출 대화상자의 설정을 조정하면 업데이트됩니다. 이 대화상자가 열려 있는 동안 활성 부품을 마우스 오른쪽 버튼으로 클릭하면 미리보기가 가능하도록 활성 부품에서 표면이 비어 있게 됩니다. 아래의 미리보기 선은 성장률 설정이 1일 때의 돌출을 보여줍니다.
성장률

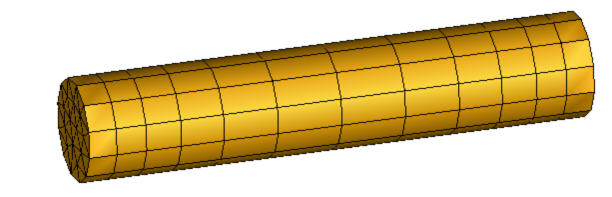

성장률 슬라이더는 부품을 통과해 신축하는 도면층의 각도를 제어합니다. 자동을 사용하는 경우 허용 가능한 성장률 크기에 따라 도면층 수가 결정됩니다. 성장률 값은 요소 도면층이 한 요소에서 다음 요소로 늘어날 수 있는 최대 비율을 제어하는 구속조건입니다. 이 슬라이더 범위는 1.0부터 2까지이며, 기본값은 1.3입니다. 최소 설정(1.0)에서는 도면층이 거의 동일한 크기가 됩니다.

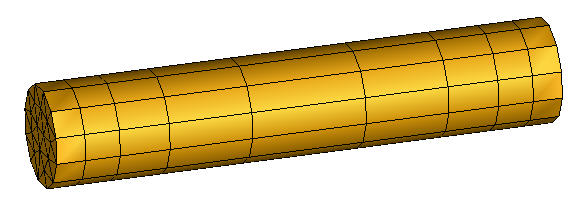

기본 성장률(1.3)에서 도면층은 부품 중심에서 약 30% 커집니다.
한 도면층에서 다음 도면층까지의 성장률은 다음 방정식을 사용하여 설명할 수 있습니다.
즉, 다음 도면층(y)의 성장률은 현재 도면층(x)의 성장률 값과 성장 매개변수(g)의 곱보다 작거나 같습니다.
최대 설정(2)에서는 도면층이 끝에 비해 매우 커집니다.
자동을 사용하지 않을 경우 도면층 수는 도면층 슬라이더로 제어합니다. 성장률 매개변수는 자동을 사용할 때와 다르게 동작하며, 구속조건을 나타내지 않습니다. 20~50 범위의 성장률 값은 대다수의 경우 끝 값으로 고려되지 않습니다.
돌출 방향
돌출 방향 메뉴는 다음과 같은 경우 사용할 수 있습니다.
- 단일 부품을 선택한 경우
- 돌출 가능한 방향이 여러 개인 경우(예: 상자 안)
잠재적 돌출 방향이 두 개 이상인 부품을 여러 개 선택한 경우 Autodesk® CFD에서는 부품 경계 상자의 제일 긴 치수에 가장 근접하게 맞춘 돌출 방향을 자동으로 선택합니다. 부품 경계 상자 치수의 변형이 최소이면 조립품 경계 상자의 최대 치수에 가장 근접하게 맞춘 방향이 사용됩니다.

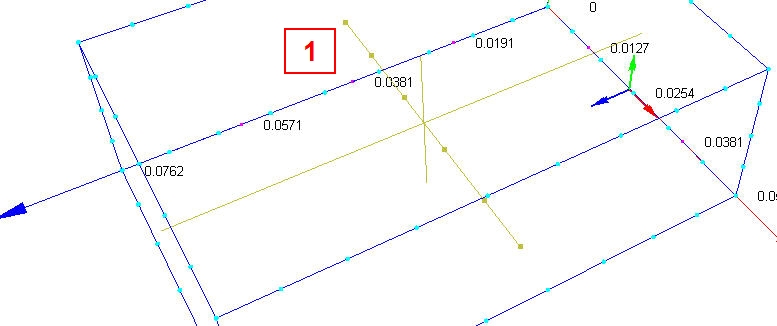

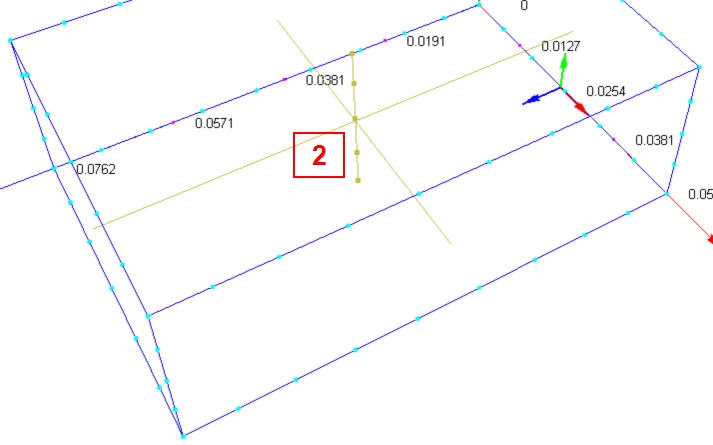

돌출 방향 메뉴에 가능한 각 방향이 나열되고, 미리보기 선이 선택한 방향으로 업데이트됩니다. 방향 1은 왼쪽에 표시되고, 방향 2는 오른쪽에 표시되어 있습니다.
끝 도면층 지정
자동을 사용하지 않는 경우에만 사용할 수 있는 끝 도면층 지정 메뉴는 돌출 경로를 통해 도면층의 "바이어스"를 제어합니다. 단일 부품을 선택한 경우 옵션은 다음과 같습니다.
- 균일
- 끝에서 작음
- 시작에서 작음
- 양쪽에서 작음
- 중간에서 작음
부품의 시작 및 끝은 부품의 내부 위상 방향에 따라 결정되므로 사용자가 제어할 수 있는 부분이 아닙니다. 미리보기 선은 도면층이 작아지는 끝을 그래픽으로 나타냅니다.
여러 부품을 선택한 경우에는 양쪽에서 작음과 양쪽에서 큼 옵션만 사용할 수 있습니다.
도면층
자동을 사용하지 않는 경우에만 사용할 수 있는 도면층 슬라이더는 돌출 도면층 수를 제어합니다. 슬라이더 범위는 10~100입니다. 이 범위 밖의 값을 지정하려면 슬라이더에 인접한 필드에 값을 입력하면 됩니다.
