Autodesk® CFD의 대부분의 경계 조건은 시간에 따라 바뀌도록 만들 수 있습니다. 이 기능은 장치에 작용하는 유량, 압력 크기 또는 에너지 양의 증가 또는 감소 효과를 시뮬레이션하는 데 유용합니다.
시간에 따라 경계 조건이 바뀌도록 만들려면 먼저 경계 조건 빠른 편집 대화상자를 엽니다. 경계 조건 상황에 맞는 패널에서 편집을 클릭합니다.
- 경계 조건 대화상자에서 시간을 과도로 변경합니다.
- 시간 곡선 방법을 선택하고 팝업 대화상자에서 매개변수를 지정합니다. 7가지 방법으로 시간에 따라 하중을 변경할 수 있습니다.
- 플롯 버튼을 클릭하여 변동을 확인합니다. 이 기능은 변동이 의도한 대로 작동하는지 확인하는 데 유용합니다.
상수
상수 변동 방법은 해석 전체에서 값을 일정하게 유지합니다. 이 옵션은 안정 상태 경계 조건을 지정하는 것과 동일한 효과가 있습니다.
일반적으로 상수는 해석에서 나주에 다른 과도 조건에 대한 자리 표시자로 사용됩니다. 처음에 상수 값을 과도 조건으로 지정하고 나중에 다른 변동 방법으로 변경할 수 있습니다.
램프 단계

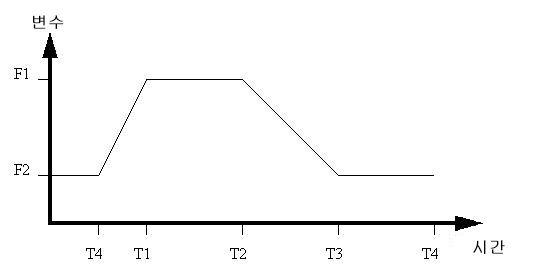

이 Ramp-Step 함수는 선형 램프 함수와 플랫 단계 함수를 결합합니다.
T 값은 만곡이 발생하는 시간입니다.
F 값은 변수의 최소값 및 최대값입니다.
- 최대값(F1)이 시간 T1에서 처음 발생하도록 함수를 지정합니다.
- 시간 T2에서 값이 떨어지기 시작합니다.
- 시간 T3에서 함수가 최소값(F2)에 도달합니다.
- 시간 T4에서 값이 올라가기 시작합니다.
주기적
경계 조건의 주기적 유형은 지수(시간 단위)입니다. 함수의 양식은 다음과 같습니다.
F(t) = A1 * e (B1*t + C1) + A2 * e(B2*t + C2)
.
한 세트의 값만 필요합니다. A1, B1, C1 또는 A2, B2, C2를 지정합니다.
B1 또는 B2에 대해 음수 값을 입력하면 이 함수가 시간이 지남에 따라 감쇠할 수 있습니다.
파형
파형 변동의 함수 양식은 다음과 같습니다.
F(t) = A1 * cos(B1*t + C1) + A2 * sin(B2*t + C2)
파형은 사인 및 코사인 함수가 작동하면 시간이 지남에 따라 수량을 바꿉니다.
한 세트의 값만 필요합니다. 코사인 값(A1, B1 및 C1) 또는 사인 값(A2, B2 및 C2)을 지정합니다.
다항식 및 역 다항식
다항식 함수는 지정된 순서에 따라 데이터 점 사이에 곡선을 맞춥니다.
- 테이블에 값 및 시간 데이터를 입력합니다. (시간은 초 단위입니다.)
- 곡선 맞춤 순서를 지정합니다.
- 플롯 버튼을 클릭하여 곡선 맞춤을 확인합니다.
거듭제곱
거듭제곱 함수는 다음 함수 양식을 사용하여 시간을 지수 값에 제곱합니다.
F(t) = A0 + A1*t(X)
- A0 및 A1 계수 및 지수 X에 대한 값을 입력합니다.
구간 선형
구간 선형 함수는 데이터 점을 선형 세그먼트와 연결하고 데이터 점과 선형 세그먼트 사이를 보간합니다.
- 테이블에 값 및 시간 데이터를 입력합니다. (시간은 초 단위입니다.)
- 플롯 버튼을 클릭하여 곡선 맞춤을 확인합니다.
기본적으로 구간 선형 함수는 정의된 시간 동안에만 발생합니다. 정의된 시간이 지나면 조건 값이 해석 기간 동안 일정하게 유지됩니다. 항상 함수가 반복되도록 하려면 반복 중 상자를 선택합니다.
