LED 장치를 지정하려면
LED 모형은 이름에 "PCB"가 포함되어 있는 PCB 재료 또는 솔리드 재료에 접촉해야 합니다. "PCB"는 영어여야 합니다. 여기서 장치의 방향은 자동으로 결정됩니다.

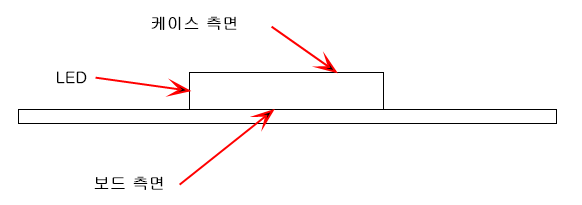

PCB 재료에 접하는 구성요소의 측면은 보드 측면이며, 보드 노드는 구성요소의 보드 표면 중앙에 있습니다. 반대쪽은 케이스 쪽입니다.
추가 지침:
LED는 간단한 직육면체로 모델링해야 하고, 단일 PCB 재료(또는 이름에 "PCB"가 있는 솔리드)에만 접촉해야 하며, 유체 재료로 둘러싸여 있어야 합니다. 한 가지 일반적인 상황은 두 PCB 재료 사이에 LED가 끼어 있는 경우입니다. 또 다른 상황은 LED가 두 개의 인접한 PCB 재료를 가로지르는 경우입니다. 이러한 구성 모두 지원되지 않습니다. Autodesk® CFD는 솔리드 객체에 완전히 포함된 LED 장치를 지원하지 않습니다.
이 문제를 해결하는 한 가지 방법은 원래 CAD 도구에서 모형 구성을 수정하는 것입니다. 단일 PCB 부품에만 닿도록 LED를 이동합니다. 또 다른 방법은 Autodesk® CFD 내에서 PCB 부품 중 하나의 재료 정의를 수정하는 것입니다. 부품 중 하나의 정의를 솔리드로 변경하거나 이름에 "PCB"가 포함되지 않는 다른 솔리드 재료를 지정합니다.
LED는 억제된 PCB 재료에는 접촉할 수 없습니다. 억제된 부품은 LED의 보드 또는 케이스 표면에 접촉할 수 없습니다.
PCB 부품이 억제되지 않았는지 설계 연구 막대의 재료 분기를 확인하십시오. 억제된 부품은 이름에 취소선이 그어져 표시됩니다. 부품을 억제해제하려면 마우스 오른쪽 버튼으로 클릭한 다음 계속을 클릭합니다. 메쉬를 다시 정의해야 합니다.
LED 장치를 작성하려면
재료 편집기에서 LED 장치를 정의하는 데에는 다음과 같은 두 가지 매개변수만 필요합니다.
주:
데이터 추출 및 시각화

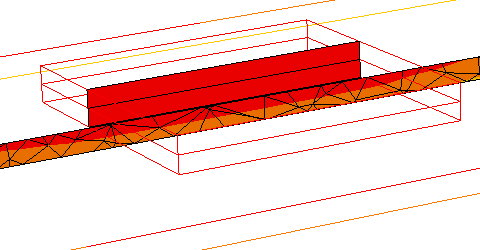

시각화를 위해 장치는 접합과 케이스의 두 영역으로 나뉩니다. 구성요소의 각 영역은 저항 값 및 주변 조건에 따라 제어되는 자체 온도를 갖습니다. 단일 직사각형 요소가 아래와 같이 각 레이어를 구성합니다.
모든 두 저항기 구성요소에 대해 다음 데이터를 사용할 수 있습니다.
다음과 같은 방법을 사용하여 결과를 볼 수 있습니다.
