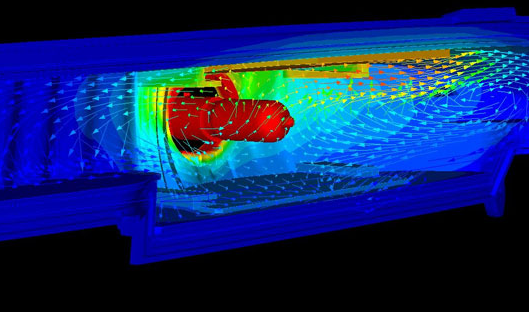

어떤 경우 설비 내에서 열 성능을 이해하기에 앞서 전구 자체의 설계를 탐색하여 최적화해야 합니다.
형상
개별 전구의 열 성능을 시뮬레이션하기 위한 기본 모델링 전략으로는 공기 기둥에서 모델링과 캔에 둘러싸인 상태로 모델링, 이렇게 두 가지가 있습니다. 두 경우 모두, 기하학적인 복잡성이 설계의 열 설능에 크게 영향을 주지 않으므로 소켓의 세부 사항을 생략하는 것이 좋습니다.

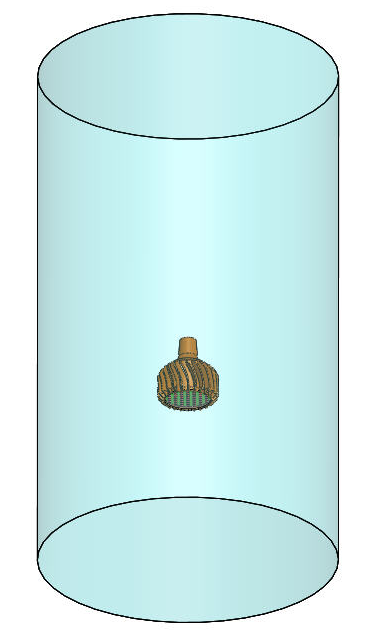

공기 기둥

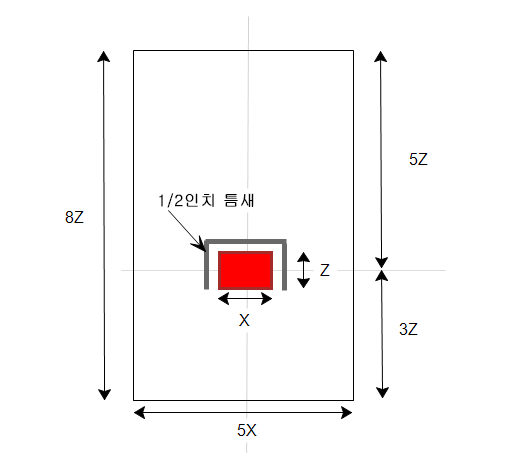

전구 주변에 원통형 엔클로저를 구성하고 엔클로저 내에서 수평으로 중앙에 배치합니다. 엔클로저의 크기는 아래 그림과 같이 장치의 크기를 기준으로 계산해야 합니다.
|
|
전구의 다른 방향을 모델링하려면 전구 대신 에어 실린더의 방향을 수정합니다. 그러면 한 방향에 대해 작성된 요약 도면요소(점, 평면, XY 플롯)를 결정 센터에서 다른 방향의 결과를 비교하는 데 사용할 수 있습니다.
주: 주: 공기는 아래쪽에서 들어오고 위쪽으로 나갑니다. 이상적인 흐름 프로파일 및 문제 해결에 대한 자세한 정보...

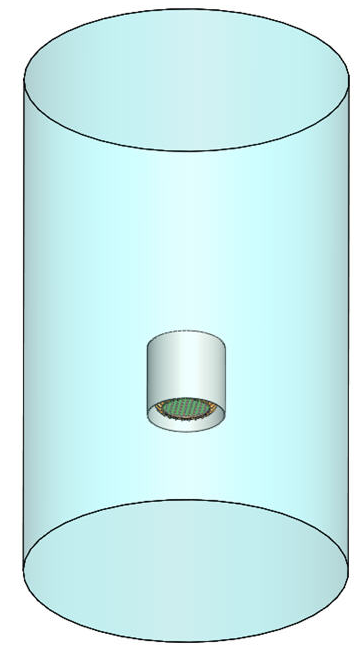

캔 엔클로저
캔은 전구 주위의 기류를 제한할 수 있고 설치된 성능을 더욱 정확하게 예측할 수 있습니다.
- 1/2인치 여유를 두고 전구 주위에 원통을 구성합니다.
- 전구 주변에 원통형 엔클로저를 구성하고 엔클로저 내에서 수평으로 중앙에 배치합니다. 엔클로저의 크기는 아래 그림과 같이 장치의 크기를 기준으로 계산해야 합니다.
|
|
경계 조건
- 공기 볼륨 맨 위 및 맨 아래에 개구부를 정의하려면 두 표면에 정적 게이지 압력 = 0을 지정합니다.
- 하단 표면(입구): 정적 온도 = 주변 온도
- 열 하중은 조명 유형에 따라 다릅니다. LED의 경우 클릭합니다. 형광의 경우 클릭합니다.
