Pro/Engineer에서 구성된 여러 모형은 물리적 솔리드(예: 파이프 벽)로만 구성됩니다. 내부 흐름 볼륨은 다음 세 가지 방법으로 작성할 수 있습니다.
- Pro/Engineer 내의 도구를 사용하여 수동으로 작성합니다.
- 개구부에 캡핑 형상을 작성합니다. 이 방법은 이 항목에서 설명합니다.
- Autodesk® CFD를 사용하여 Autodesk® CFD 환경에서 보이드 채우기를 작성합니다.
Pro/Engineer에서 캡 작성의 예

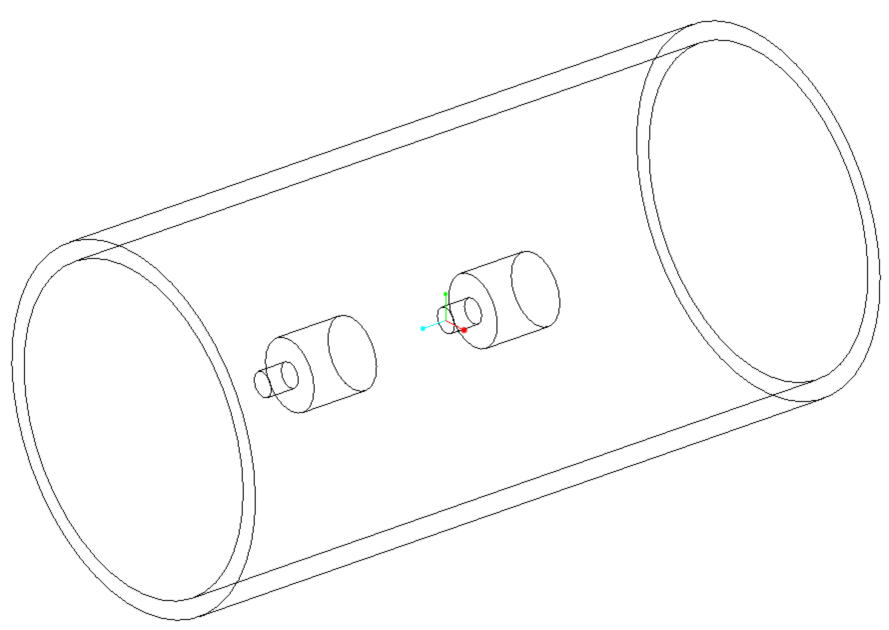

다음 예에서는 Pro/Engineer에서 파이프 벽 및 두 개의 내부 부품이 작성되어 있습니다.

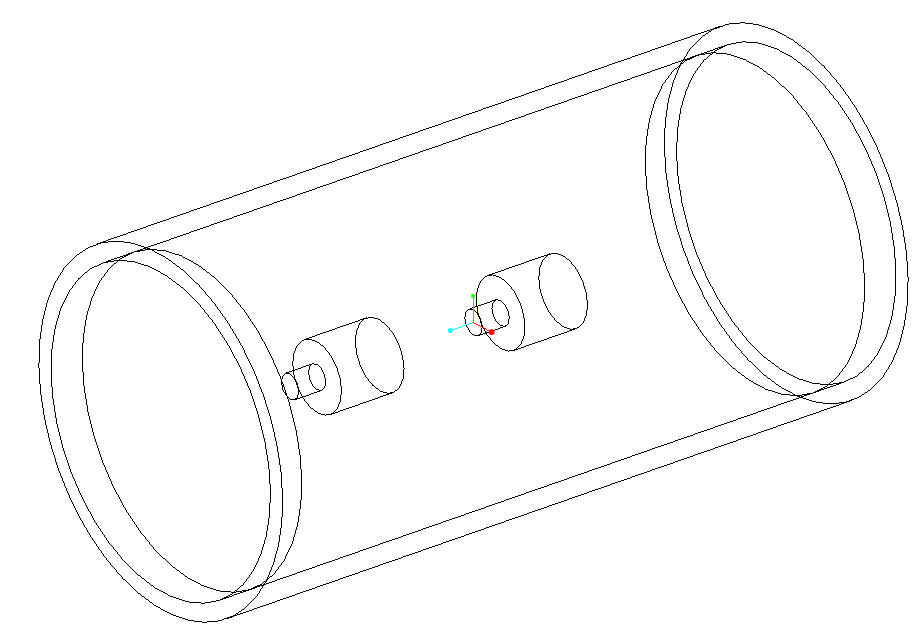

유동 해석을 준비하려면 캡을 파이프의 양쪽 끝에 추가하기만 하면 됩니다.
위에 표시된 Pro/Engineer 형상은 5개 부품(파이프 벽, 두 개의 내부 구성요소 및 두 개의 끝막음)으로 구성되어 있습니다. 이 예에서 캡은 파이프 벽의 내부 지름을 사용하여 구성되고, 파이프로 돌출됩니다. 또는 캡은 파이프 밖으로 돌출되었거나 파이프 벽의 외부 지름을 사용하여 작성되었을 수 있습니다.

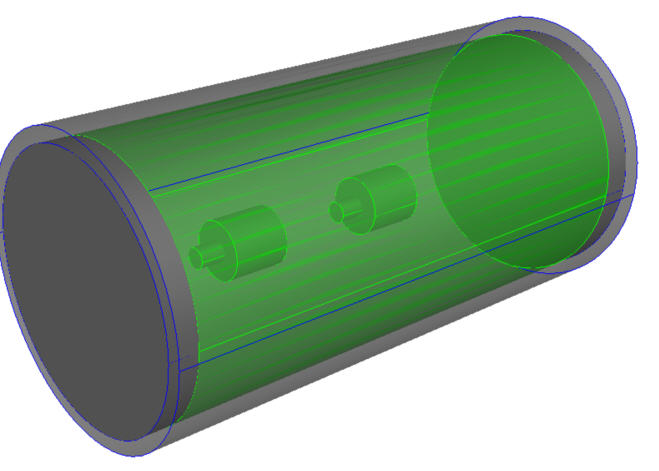

Autodesk® CFD로 가져오면 내부 체적은 자동으로 작성됩니다.
두 개의 내부 부품은 새로 작성된 흐름 체적에서 자동으로 절단됩니다.
