얇은 볼륨이 모션으로 설정된 경우 부품 자체의 메쉬 요구 사항과 흐름에서 모션 경로의 메쉬 요구 사항이 상당히 엄격할 수 있습니다. 이동 볼륨에 해당 두께의 구배를 해결할 수 있을 만큼 미세한 메쉬가 있어야 하고, 흐름 경로에 그에 맞는 미세한 메쉬가 있어야 합니다.
얇은 객체의 모션을 분석하는 보다 편리한 방법을 제공하기 위해 모션 모듈이 이동 표면 부품을 지원합니다. 이렇게 하면 주변 유체에서 이동 부품(표면 부품이므로)과 모션 경로의 메쉬 요구 사항을 줄입니다.
재질 작업 대화상자에서 원하는 표면에 솔리드 재질을 지정하여 표면 부품을 작성합니다. 재질 및 쉘 두께의 특성은 부품의 질량을 계산하고 유동 구동 모션에 대한 이동에 영향을 미치는 데 사용됩니다. 사용자가 규정한 모션의 경우 물리적인 특성이 모션에 영향을 주지 않습니다. 모션 대화상자에서 선택 모드를 표면으로 변경하고 이동할 표면을 하나 또는 여러 개 선택합니다.
지침
- 모든 모션 유형을 이동 표면에 적용할 수 있습니다. 모션은 사용자가 규정하거나 흐름에서 유도할 있습니다.
- 표면 부품은 모션 그룹을 사용하여 이동 솔리드와 연결할 수 없습니다. 하지만 표면 부품을 모션 그룹의 다른 표면 부품과 그룹화할 수는 있습니다.
- 이동 표면 부품은 해당 시작 위치에 있는 이동 솔리드와 접촉할 수 없습니다.
- 이동 표면 부품이 영역을 완전히 둘러쌀 수 있습니다.
- 이동 표면 부품은 평면형이 아니어도 됩니다. 임의로 모양을 변경할 수 있습니다.
- 이동 표면 부품은 돌출 메쉬된 부품과 접촉하지 않아야 합니다. 표면 부품과 돌출 메쉬된 부품 간의 상호 작용은 지원되지 않습니다.
- 이동 표면 부품이 처음에는 이동하지 않는 솔리드 부품에 닿을 수 있지만, 시작점에 있는 솔리드와 완전히 닿지 않아야 합니다. 조금 이동하면 유체가 표면과 솔리드 사이에 남아 있게 되며 유체의 압력이 높아질 수 있기 때문입니다.
- 이동 표면 부품으로 모션 분석 결과를 명확하게 표시하기 위해 이동 부품이 가상 두께로 표시됩니다. 이 두께는 전적으로 그림일 뿐이며, 부품 주변의 모션이나 흐름에 영향을 주지 않습니다.
- 이동 부품의 경로에 있는 메쉬 요구사항이 이동 볼륨 경로에 비해 훨씬 줄어들었습니다. 이동 볼륨과 달리 솔리드 요소는 기본 유체 요소를 마스킹하지 않으므로 유체 메쉬가 솔리드를 해석할 수 있을 만큼 미세하지 않아도 됩니다.
하지만 메쉬는 표면의 압력 구배를 해석할 수 있을 만큼 미세해야 합니다. 마찬가지로, 이동 쉘 주변의 유체 내에 있는 메쉬도 유체가 이동할 때 표면 주변을 통과할 수 있을 만큼 미세해야 합니다.

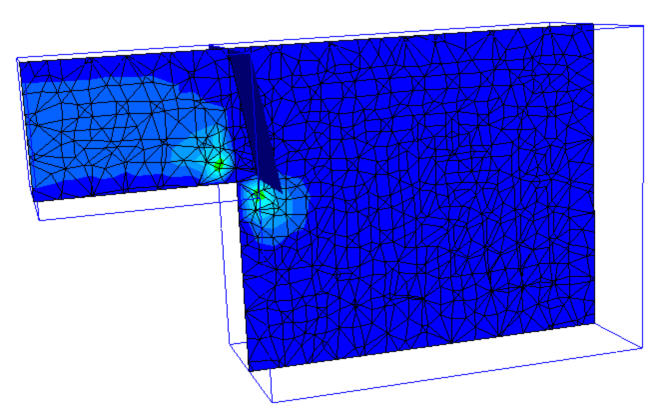

다음 이미지에서 이동 쉘 주변의 3D 메쉬가 아주 거칩니다. 유체의 힘 때문에 밸브가 열리므로, 약 절반 정도 열릴 때까지는 그 주위를 통과하는 유체 양이 미미할 수 있습니다.

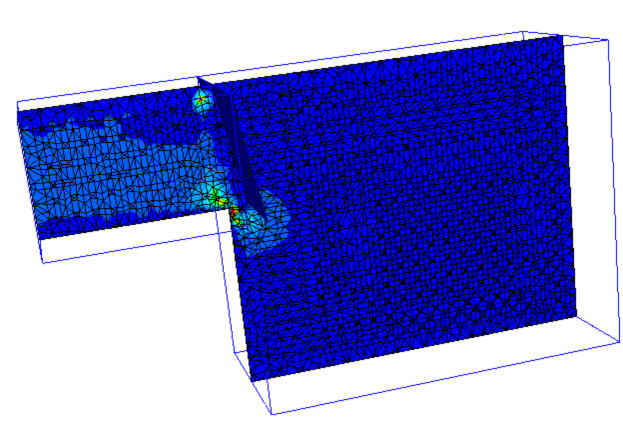

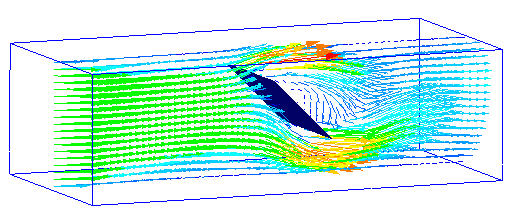

실제로, 유체는 모션 시작 시 밸브를 지나서 누수되며, 미세한 메쉬가 있는 모형에 표시됩니다.
이동 표면의 모션을 추적하는 데 필요한 "부기" 양은 이동 솔리드의 양과 비슷합니다. 따라서 제공된 메쉬 밀도에 대해 이동 표면 모션 해석은 이동 솔리드 해석만큼 리소스를 많이 사용합니다. 이동 표면의 장점은 모션 경로의 메쉬가 이동 솔리드 해석을 위한 메쉬만큼 조밀하지 않아도 된다는 것입니다.
