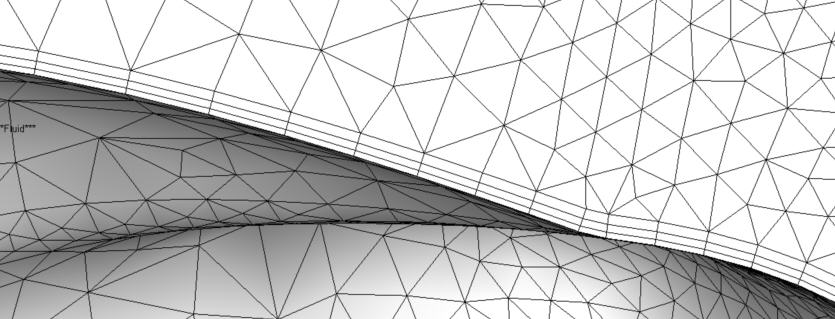

벽 레이어는 모든 유체-벽 및 유체-고체 인터페이스를 따라 요소 레이어를 추가합니다. 이렇게 하면 원래 메쉬가 강화되어 모든 벽을 따라 매끄럽게 분포됩니다. 이러한 기능은 정확한 흐름 및 온도 예측에 매우 중요합니다. 벽 레이어를 사용하면 작은 간격 간에 적절한 메쉬가 분포될 수 있습니다. 이러한 작업은 수동으로는 매우 어려울 수 있습니다.
벽 레이어는 3D 메쉬가 생성되기 전에 레이어를 작성합니다. 진단 알고리즘은 작은 간격에서 자동으로 요소 충돌을 탐지하고 방지합니다. 이러한 표면의 요소 레이어 높이는 균일하며, 표면에서 가장 작은 길이 축척을 기반으로 합니다. 표면 사이를 점진적으로 변환하면 모형 전체의 요소 높이가 점진적으로 변형됩니다.
레이어 균일성은 특정 해석의 정확도에 중요합니다. 난류가 벽 근처의 흐름 및 좁고 긴 채널 내의 흐름에 매우 민감한 흐름을 예로 들 수 있습니다. 후자의 경우 향상된 메쉬가 벽 근처의 흐름에 대해 향상되지 않은 메쉬보다 훨씬 더 연속적인 것처럼 보였으며 채널 전체의 흐름 균일성이 향상되었습니다.
벽 레이어 사용
벽 향상 대화상자를 열려면 메쉬 크기 빠른 편집 대화상자 또는 자동 크기 조정 상황에 맞는 패널에서 벽 레이어를 클릭합니다.
벽 레이어 사용
벽 레이어를 전환합니다(기본값: 켜기)
벽 레이어 혼합 사용
기본적으로 벽 레이어 영역과 인접 메쉬 간의 전환은 큰 이방성에서 등방성으로 즉각적으로 이루어집니다. 벽 레이어 혼합 사용 옵션을 사용하여 이 영역에서 더 점진적으로 전환이 진행되도록 할 수 있습니다.
이 옵션을 사용하면 특정 시뮬레이션, 특히 새 난류 모델을 구현하는 시뮬레이션에서 솔루션 안정성 및 정확도를 향상시키는 것으로 확인되었습니다.
레이어 수
각기둥 요소의 레이어 수를 제어합니다.
레이어 계수
레이어 두께를 제어합니다. 레이어 높이는 이 계수에 해당 표면의 로컬 등방성 길이 축척을 곱하여 결정합니다. 더 얇은 레이어에 대해 총 두께를 줄이려면 이 계수를 줄이십시오.
레이어 그라데이션
레이어 그라데이션을 사용하여 벽 레이어의 성장률을 제어할 수 있습니다. 벽 레이어 수가 증가하면 레이어 두께는 균일해지는 경향이 있습니다. 그라데이션을 사용하면 벽에 가장 가까운 레이어가 이웃의 구조화되지 않은 요소에 가장 가까운 레이어보다 작아질 수 있습니다.
이 설정을 사용하여 SST k-omega 난류 모델 뿐 아니라 벽의 열 플럭스 정확성을 향상시킬 수 있습니다.
레이어 수가 5보다 큰 경우 레이어 그라데이션 값을 자동에서 임의 값으로 변경해야 합니다. 이것은 벽 근처의 요소 두께와 난류 y+ 값을 줄이는 데 효율적인 방법입니다. SST k-omega 난류 모델을 사용하여 외부 공기 역학을 시뮬레이션할 때 정확한 흐름 예측을 위해서는 y+ 값을 낮게 지정하십시오.
플래그 관리자에서 값을 mesh_enhance_gradation으로 변경할 수도 있습니다.
다시 시작 시 설정을 변경하는 경우의 효과
벽 레이어는 3D 메쉬 이전에 생성되므로 메쉬가 생성된 후에 특정 해석 설정을 변경하려면 전체 메쉬가 재생성되어야 합니다. 저장된 반복 또는 시간 단계에서 해석을 계속하면 결과가 새 메쉬에 매핑됩니다.
메쉬 재생성의 원인이 되는 해석 설정의 변경 사항에는 다음이 포함됩니다.
- 재료 유형 변경. 솔리드를 유체로 변경하는 경우를 예로 들 수 있습니다. 유형이 아닌 재료만 변경하면(예: 공기에서 물로) 모형이 재메쉬되지 않습니다.
- 흐름 경계 조건(예: 속도, 압력, 체적 유량, 질량 유량, 외부 팬, 슬립, 알 수 없음 주기적 및 외부 팬) 추가 또는 제거. 적용된 조건의 값을 변경해도 재메쉬되지 않습니다.
- 동작 지정 추가 또는 제거
- 벽 레이어 매개변수 수정
