Autodesk® CFD 해석을 실행하기 전에 형상은 요소라는 작은 조각으로 분해됩니다. 각 요소의 모서리가 노드입니다. 계산은 노드에서 수행됩니다. 이러한 요소 및 노드가 메쉬를 구성합니다.

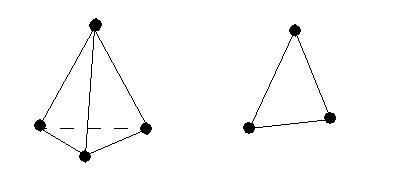

3D 모형에서 대부분의 요소는 4개의 삼각형 면 요소인 4면체입니다. 2D 모형에서 대부분의 요소는 삼각형입니다.
용어
솔루션 정확도는 메쉬의 적절한 정도에 따라 다르며, 시뮬레이션에 적합한 메쉬를 작성할 수 있도록 Autodesk® CFD가 메쉬 작성 프로세스의 많은 부분을 자동화합니다.
- CAD 모형의 자동 메쉬 크기 조정: 모든 모형 도면요소의 메쉬 크기 및 분포를 파악하기 위한 CAD 모형 해석 형상의 포괄적인 위상 질문입니다.
- 둘러싸기 및 깎인면 모형의 자동 메쉬 크기 조정: 모든 모형 도면요소의 메쉬 크기 및 분포를 파악하기 위한 둘러싸기 및 깎인면(STL) 모형 해석 형상의 포괄적인 위상 질문입니다.
- 적응 메쉬 중: 솔루션 결과를 기반으로 하여 메시 정의를 점진적으로 개선하는 기술입니다.
- 돌출 메싱: 균일 횡단면에 여러 쐐기(프리즘) 요소 도면층이 있는 부품을 메쉬하는 방법입니다.
- 수동 메쉬 크기 조정: 사용자 정의 메쉬입니다.
- 벽 레이어: 모든 유체-벽 및 유체-고체 인터페이스를 따라 요소 레이어를 자동으로 추가합니다.
- 형상 변경: 설계 반복에 메쉬 분산을 전송하는 방법입니다.
- 요소 설명: 사용 가능한 요소 유형에 대한 기술 개요입니다.
- 멀티스레드 메슁: 메쉬 성능을 향상시키는 방법입니다.
