고품질 해석 모형에 대한 기본 지침은 흐름 및 온도 그라데이션을 효율적으로 해결 수 있도록 충분히 메쉬를 분포하는 것입니다. 그라데이션이 거의 없는 단일 방향으로 흐름이 이동하는 영역에서는 거친 메쉬로 충분합니다. 흐름이 순환하거나 더 큰 그라데이션이 나타나는 영역에서(예: 후류, 소용돌이 및 분리 영역) 미세한 메쉬가 필요합니다.
높은 그라데이션 흐름 내에 형상 피쳐가 있는 경우 어렵지 않게 메쉬를 로컬로 미세 조정할 수 있습니다. 체적 또는 표면에서 메쉬를 미세 조정하기만 하면 됩니다. 특정 영역에 형상이 없는 경우 메쉬 미세 조정 영역을 작성합니다. 이러한 영역은 CAD 모형에서 추가 형상을 작성하지 않고 메쉬 분포를 제어합니다.

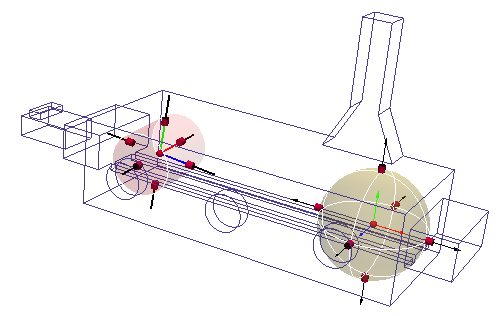

메쉬 미세 조정 영역은 직사각형, 원통형 및 구형 체적으로 사용할 수 있고, 로컬 메쉬를 미세 조정하는 데에만 사용할 수 있습니다.
미세 조정 영역은 실제 형상이 아니므로 다른 설정(예: 재료 또는 경계 조건)을 보유할 수 없습니다.
미세 조정 영역은 모든 CAD 유형 및 실행 방법의 모형에 사용할 수 있습니다.
메쉬 미세 조정 영역을 작성하는 과정은 다음과 같은 세 단계를 나뉩니다.
1단계: 영역 추가

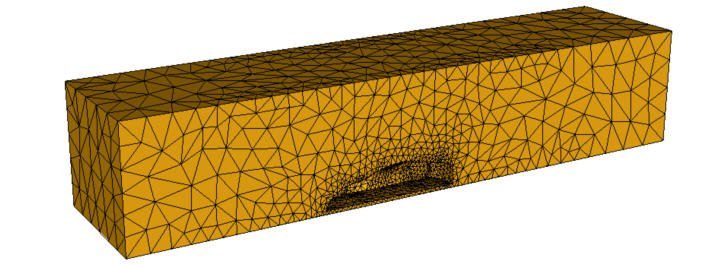

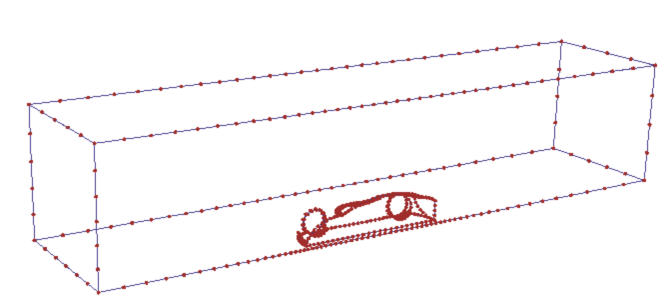

이 모형에서는 자동차의 후류 하위 공정에는 로컬에 보다 미세한 메쉬가 필요합니다. 미세한 분포를 지정할 수 있는 형상이 없습니다. 따라서 결과 메쉬가 너무 거칠기 때문에 후류를 정확하게 해석할 수 없습니다.
|
|

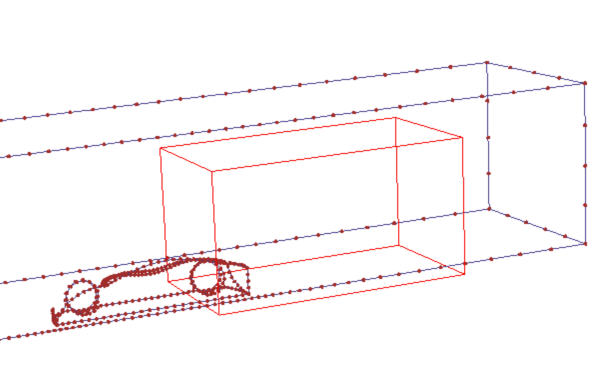

자동차의 예상 후류 영역 하위 공정에서 미세 조정 영역을 작성하려면:
- 모형에 메쉬 분산을 지정합니다. 자동 크기 조정 상황에 맞는 패널에서 자동 크기 조정을 클릭해 지정합니다.
- 자동 크기 조정 상황에 맞는 패널에서 영역을 클릭합니다.
- 메쉬 미세 조정 영역 대화상자에서 추가를 클릭합니다.
2단계: 영역 정의
영역 유형 행에서 쉐이프(상자, 원통 또는 구)를 선택합니다.
그래픽을 사용하거나 값을 입력하는 두 가지 방법으로 크기, 위치 및 방향을 정의할 수 있습니다. 그래픽 도구를 먼저 사용한 다음 값을 입력하여 "미세 조정"하는 것이 좋습니다.
그래픽 사용

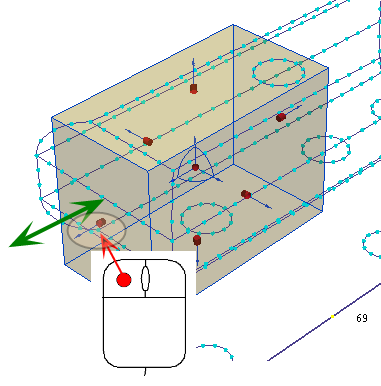

- 핸들을 마우스 왼쪽 버튼으로 클릭한 뒤 누르고 있습니다.
- 마우스로 끕니다.
- 트라이어드에서 축 또는 호를 클릭한 뒤 누르고 있습니다.
- 마우스로 끕니다.

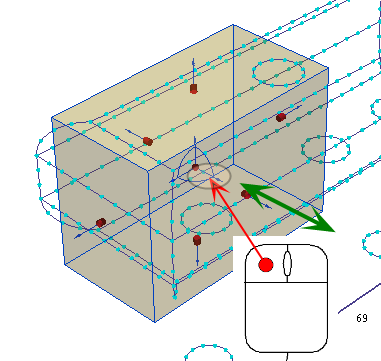

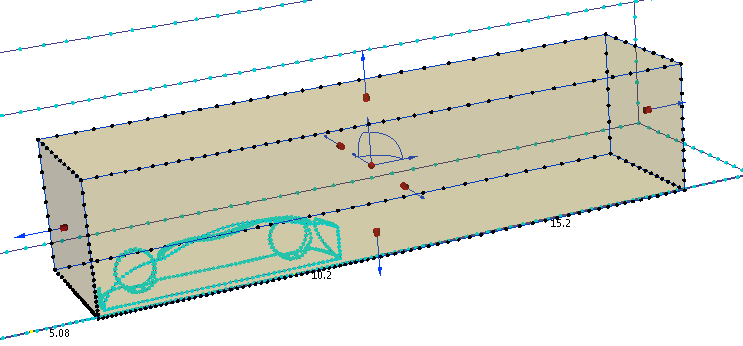

고정 핸들 및 좌표 트라이어드를 사용하여 영역 위치를 지정합니다.
영역 크기를 조정하려면:
영역을 이동하거나 회전하려면:
입력
- 영역 유형 행의 오른쪽 열을 클릭합니다.
- 쉐이프(상자, 원통형 또는 구형)를 선택합니다.
- 위치를 정의하려면 X 간격띄우기, Y 간격띄우기 및 Z 간격띄우기를 지정합니다.
- 크기를 정의하려면 X 길이, Y 길이 및 Z 길이를 지정합니다.
- Z축을 기준으로 회전하려면 +Z 각도를 수정합니다.
- Y축을 기준으로 회전하려면 +Y 각도를 수정합니다.
- X축을 기준으로 회전하려면 +X 각도를 수정합니다.
메쉬 미세 조정 영역 대화상자의 "2단계"에는 활성 영역의 쉐이프, 위치, 크기 및 방향을 정의하기 위한 테이블이 포함되어 있습니다.
쉐이프를 정의하려면
위치 및 크기를 정의하려면
방향을 정의하려면
각도 명령을 사용하여 다음과 같이 영역을 회전할 수 있습니다.
전역 좌표 축이 아닌 영역의 로컬 축을 기준으로 하여 다중 회전이 발생합니다.
다중 회전의 예:

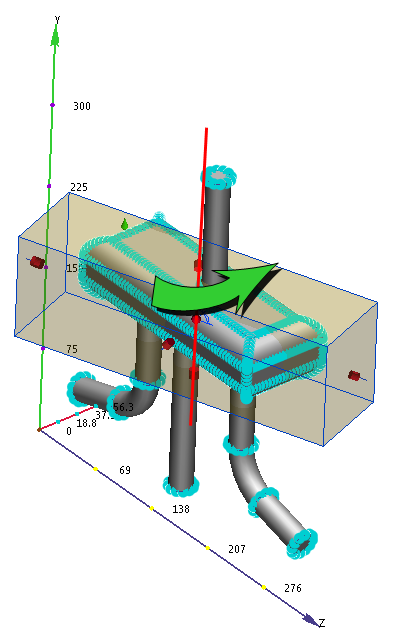

1단계: +Y 각도 = 20도
기본 위치부터 시작하여 영역이 전역 Y축을 기준으로 20도 회전합니다.

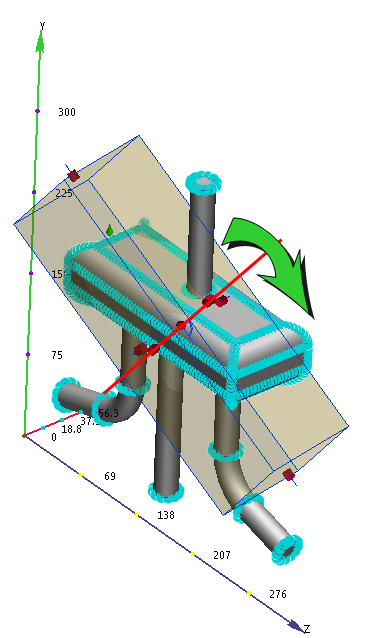

2단계: +X 각도 = 45도
+X 각도를 45도로 변경하면 영역이 전역 X축이 아니라 영역의 로컬 X축을 기준으로 45도 회전합니다.
3단계: 메쉬 분포 지정
미세 조정 영역의 메쉬는 영역 내에 둘러싸인 형상을 기반으로 합니다. 단일 요소 크기를 가진 메쉬를 작성하려면 균일을 클릭합니다. 형상에 작은 피쳐가 있고 영역이 큰 경우 전체 메쉬 수가 아주 클 수 있습니다.
보다 효율적인 메쉬를 생성하도록 메쉬 크기를 변경하도록 허용하려면 균일을 사용 안 함으로 설정합니다.
다양한 메쉬를 정의하려면:
- 균일의 선택을 취소합니다.
- 로컬 메쉬 크기 가져오기를 클릭합니다.
결과 메쉬가 최소 크기에서 영역 내의 최대 크기로 늘어납니다.
균일한 메쉬를 정의하려면:
- 균일을 선택합니다.
- 로컬 메쉬 크기 가져오기를 클릭합니다.
결과 메쉬는 영역에서 최소 크기를 사용합니다.
메쉬 정의를 마치려면:
- 슬라이더로 메쉬 밀도를 조정합니다.
- 변경 사항 확산을 클릭하여 영역에서 메쉬 효과를 전파합니다.
크기를 지정한 후 미세 조정 영역을 이동하거나 크기를 조정하면 크기가 제거되고, 분산이 더 이상 영역에 표시되지 않습니다. 이렇게 하면 상대 크기(영역 및 주변 사이)가 항상 서로 일치합니다.
기존 메쉬 미세 조정 영역을 수정하려면
- 설계 연구 막대의 모형 메쉬 설정 아래에서 항목을 마우스 오른쪽 버튼으로 클릭하고 편집을 선택합니다.
- 영역을 수정한 후 메쉬 정의를 다시 작성합니다.
예제

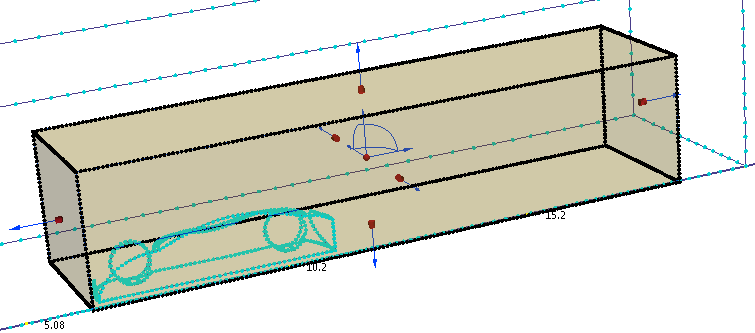

이 외부 공기 역학 시뮬레이션에서는 자동차의 하위 공정에 미세 조정 영역이 작성됩니다. 작성 목적은 난류가 심한 후류 영역에서 흐름을 더욱 잘 나타내기 위한 것입니다.

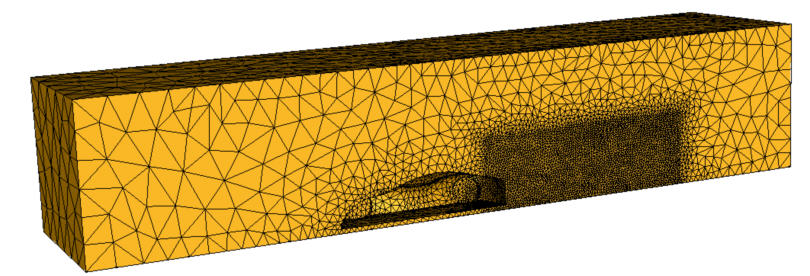

미세 조정 영역에서 생성한 메쉬:

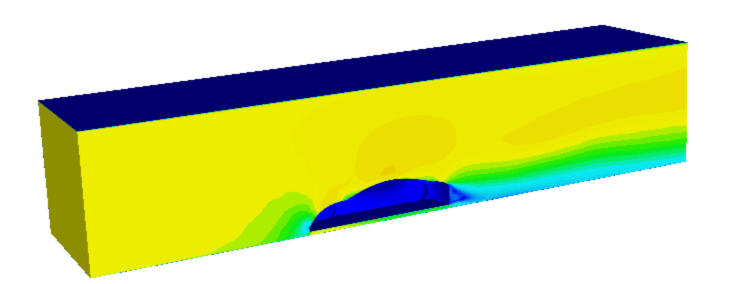

결과에 자동차의 분리 하위 공정이 잘 정의되어 있습니다. 이 메쉬 농도는 자동차의 끌기 정확성을 향상시키는 데 도움이 됩니다.
