결정 기준은 설계 대안을 비교하기 위한 환경입니다. 여기서 다음 작업을 수행하여 설계 목표를 충족하는 설계를 확인할 수 있습니다.
- 특정 결과 값 추출
- 여러 시나리오의 결과 비교
시각화 객체(예: 결과 부품, 결과 평면, 결과 점 및 XY 플롯)는 결정 기준의 기본을 형성합니다. 한 시나리오에서 객체를 작성하고, "요약" 객체로 지정하면 결정 기준이 연구의 모든 시나리오에 대한 결과를 계산합니다.
결정 기준을 열려면 결정 기준 탭을 클릭합니다.

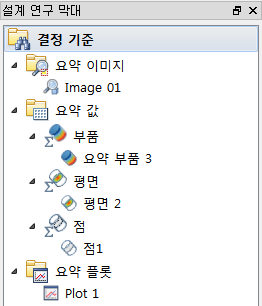

결정 기준을 사용하여 모든 요약 항목을 관리합니다.
결정 기준에는 다음과 같은 세 가지 주요 구성요소가 있습니다.
시각적: 요약 이미지
요약 이미지 및 설계 검토 센터를 사용하여 여러 시나리오의 결과를 시각적으로 비교할 수 있습니다. 설계 연구에서 둘 이상의 시나리오에 대한 흐름 및 열 성능을 비교하기 위한 유용한 도구입니다.
단일 뷰에서 시나리오 세트를 차례대로 보거나 여러 이미지를 나란히 배치하여 결과를 비교합니다.
설계 검토 센터를 사용하면 "어떤 설계가 가장 균일한 흐름 분포를 생성합니까? 및 "어떤 설계가 중요한 구성요소를 가장 시원하게 유지해줍니까?"와 같은 질문에 답변할 수 있습니다.
테이블 형식: 요약 값
개별 및 다중 시나리오의 결과를 비교하기 위해 요약 값을 사용합니다.
다음과 같은 세 가지 유형의 요약 값 도면요소가 있습니다. 각 유형은 "최대 온도는 무엇입니까?", "최저 압력 강하를 생성하는 설계는 어느 것입니까?", "임계 구성요소 가까이의 지점 속도가 설계 제한을 초과합니까?" 등의 질문에 답변을 제공합니다.
요약 부품
요약 부품은 여러 가지 다른 유형의 재료 및 장치에 대한 결과를 평가하는 데 사용됩니다. 다음 수량을 추출하는 데 사용합니다.
|
재료 또는 장치 유형 |
요약 값 수량 |
|
유체 및 솔리드 |
|
|
압축 열 모형 및 LED |
|
|
내부 팬 |
|
|
TEC |
|
|
열 싱크 |
|
|
열 교환기 |
|
|
저항 |
|
|
원심 펌프/송풍기 |
|
요약 부품을 사용하면 "이러한 칩의 최대 온도은 무엇입니까?" 및 "이 팬의 작동 조건은 무엇입니까?" 등과 같은 질문에 답변할 수 있습니다.
요약 평면
요약 평면은 모형에서 중요한 위치에 있는 평면형 절단 표면입니다. 각 요약 평면의 평균 값이 요약 값 테이블에 제공됩니다.
요약 평면은 다음 작업에 적합합니다.
- 채널 통로 또는 개구부에서의 압력, 유량 및 평균 흐름 속도 확인
- 여러 설계 대안을 사용할 때 개구부에서의 결과 비교
요약 평면을 사용하면 "가장 낮은 압력 강하를 생성한 설계는 어느 것입니까?" 및 "매니폴더의 어떤 다리가 유량이 가장 높습니까?"와 같은 질문에 답변할 수 있습니다.
요약 점
요약 점은 특정 결과 수량이 모니터링되는 모형 내의 위치입니다. 요약 점은 다음 작업에 적합합니다.
- 모형 내 중요한 위치의 온도, 압력 또는 로컬 속도 확인
- 여러 설계 대안을 사용할 때 유한 점에서의 결과 비교
요약 점을 사용하면 "점 세트에서 가장 균일한 속도 또는 온도 분포를 생성하는 설계는 어느 것입니까?" 및 "중요한 구성요소 가까이에 있는 점의 압력이 설계 제한을 초과합니까?"와 같은 질문에 답변할 수 있습니다.
요약 값 테이블에서 요약 항목의 결과가 표시됩니다. 이 테이블은 개별 및 다중 시나리오의 결과를 빠르게 추출하고, 제공하고, 비교하는 간단한 방법을 제공합니다.
그래픽: 요약 플롯
여러 시나리오의 XY 플롯 데이터를 단일 플롯에 중첩하여 결과를 비교합니다.
요약 플롯을 사용하여 "설계가 변경될 때 흐름 채널마다 압력이 어떻게 달라집니까?" 및 "설계가 수정될 때 온도 그라데이션이 어떻게 반응합니까?"와 같은 질문에 답변할 수 있습니다.
