Aby utworzyć siatkę słupów

Aby dodać siatkę słupów przy użyciu narzędzia siatki słupów, należy użyć poniższej procedury. Siatka słupów może być prostokątna lub promieniowa.

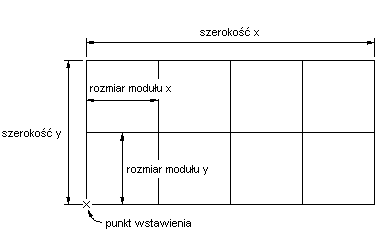

Siatka prostokątna

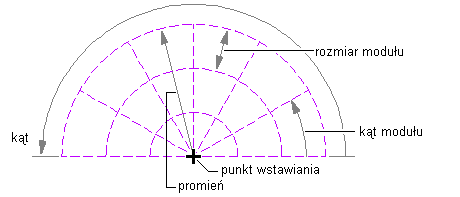

Siatka promieniowa

1. Otwórz paletę narzędzi do zastosowania i wybierz narzędzie siatki słupów strukturalnych.

   Alternatywnie można: kliknij kartę Startpanel Zbudujlistę rozwijaną Siatka słupówSiatka słupów.

2. Na palecie Właściwości rozwiń pozycję Podstawowe Ogólne.
3. Wybierz kształt: Prostokątna lub Promieniowa.
4. Rozwiń opcję Wymiary.
5. Jeżeli wybrano siatkę prostokątną, określ ustawienia:

   Aby...	Wykonaj następujące czynności...
   zdefiniować szerokość siatki	rozwiń opcję Wymiary i wprowadź wartość w polu X — Szerokość.
   zdefiniować głębokość siatki	rozwiń opcję Wymiary i wprowadź wartość w polu Y — Głębokość
   wstawić siatkę z równomiernie rozłożonymi modułami wzdłuż kierunku X	rozwiń opcję Oś X, wybierz ustawienie Równe odstępy opcji dla Typ układu i wprowadź wartość w polu Liczba modułów.
   wstawić siatkę ze stałym rozmiarem modułu wzdłuż kierunku X	rozwiń opcję Oś X, wybierz ustawienie Powtórz dla opcji Typ układu i wprowadź wartość w polu Rozmiar modułu.
   określić odległość odsunięcia od punktu początkowego wzdłuż kierunku X siatki	rozwiń opcję Oś X, wprowadź wartość w polu Odstęp początkowy. Odległość odsunięcia może być użyta do zmniejszenia efektywnego rozmiaru siatki.
   określić odległość odsunięcia od punktu końcowego wzdłuż kierunku X siatki	rozwiń opcję Oś X i wprowadź wartość w polu Odstęp końcowy. Odległość odsunięcia może być użyta do zmniejszenia efektywnego rozmiaru siatki.
   wstawić siatkę z równomiernie rozłożonymi modułami wzdłuż kierunku Y	rozwiń opcję Oś Y, wybierz Równe odstępy dla Typ układu i wprowadź wartość w polu Liczba modułów.
   wstawić siatkę ze stałym rozmiarem modułu wzdłuż kierunku Y	rozwiń opcję Oś Y, wybierz Powtórz dla Typ układu i wprowadź wartość w polu Rozmiar modułu.
   określić odległość odsunięcia od punktu początkowego wzdłuż kierunku Y siatki	rozwiń opcję Oś Y i wprowadź wartość w polu Odstęp początkowy. Odległość odsunięcia może być użyta do zmniejszenia efektywnego rozmiaru siatki.
   określić odległość odsunięcia od punktu końcowego wzdłuż kierunku Y siatki	rozwiń opcję Oś Y i wprowadź wartość w polu Odstęp końcowy. Odległość odsunięcia może być użyta do zmniejszenia efektywnego rozmiaru siatki.

6. Jeżeli wybrano siatkę promieniową, należy określić ustawienia:

   Aby...	Wykonaj następujące czynności...
   zdefiniować szerokość siatki	rozwiń opcję Wymiary i wprowadź wartość w polu X — Szerokość.
   zdefiniować kąt siatki	rozwiń opcję Wymiary i wprowadź wartość w polu A — Kąt.
   wstawić siatkę z równomiernie rozłożonymi modułami wzdłuż kierunku X	rozwiń opcję Oś X, wybierz ustawienie Równe odstępy opcji dla Typ układu i wprowadź wartość w polu Liczba modułów.
   wstawić siatkę ze stałym rozmiarem modułu wzdłuż kierunku X	rozwiń opcję Oś X, wybierz ustawienie Powtórz dla opcji Typ układu i wprowadź wartość w polu Rozmiar modułu.
   zdefiniować promień wewnętrzny siatki	rozwiń opcję Oś X i wprowadź wartość w polu Promień wewnętrzny.
   określić odległość odsunięcia od punktu końcowego wzdłuż kierunku X siatki	rozwiń opcję Oś X i wprowadź wartość w polu Odstęp końcowy. Odległość odsunięcia może być użyta do zmniejszenia efektywnego rozmiaru siatki.
   wstawić siatkę z równomiernie rozłożonymi modułami wzdłuż kierunku Y	rozwiń opcję Oś Y, wybierz Równe odstępy dla Typ układu i wprowadź wartość w polu Liczba modułów.
   wstawić siatkę ze stałym rozmiarem modułu wzdłuż kierunku Y	rozwiń opcję Oś Y, wybierz Powtórz dla Typ układu i wprowadź wartość w polu Rozmiar modułu.
   określić kąt odsunięcia od kąta początkowego wzdłuż kierunku X krzywej siatki	rozwiń opcję Oś Y i wprowadź wartość w polu Odsunięcie kąta początkowego. Kąt odsunięcia może być użyty do zmniejszenia rozmiaru siatki.
   określić kąt odsunięcia od kąta końcowego wzdłuż kierunku X krzywej siatki	rozwiń opcję Oś Y i wprowadź wartość w polu Odsunięcie kąta końcowego. Odległość odsunięcia może zostać użyta do zmniejszenia rozmiaru siatki.

7. By dodać słupy do przecięcia siatki, podczas wstawiania należy rozwiń Kolumna i określić styl dla elementu konstrukcyjnego.

   Po wybraniu opcji dodania słupów można określić ich wymiary:

   • Odstęp początkowy
   • Odstęp końcowy
   • Długość logiczna
   • Wyrównanie
   • Wyrównanie z użyciem całego zakresu
   Wskazówka: Po określeniu żądanych ustawień można przesunąć lub ukryć paletę właściwości, aby odsłonić większy obszar rysunku.
8. W obszarze rysunku określić punkt wstawienia siatki słupów.
9. Określ kąt obrotu siatki i naciśnij klawisz Enter.
10. Kontynuuj dodawanie siatek słupów i naciśnij klawisz Enter.
