Tworzenie siatek słupów z symetrycznymi bokami jest możliwe przy użyciu narzędzi siatki słupów.

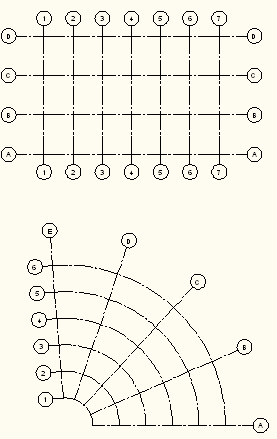

Powyższe siatki słupów są wstawiane przy użyciu narzędzia z palety narzędzi. Ich ustawienia mogą być zmieniane w palecie właściwości.
Typy układów siatek słupów
Istnieją 3 różne typy układu kontrolujące odstępy linii w siatce. Typ układu jest definiowany oddzielnie dla płaszczyzn X i Y.
- Ręczny: Należy określić położenie każdej linii na siatce.
- Powtórz (stały rozmiar modułu): Należy określić równe odstępy pomiędzy liniami na siatce. Ilość linii jest definiowana przez rozmiar siatki. Zmiana rozmiaru siatki powoduje dodanie lub odjęcie linii. Odstęp pomiędzy liniami pozostaje stały.
- Równe odstępy: Należy określić liczbę linii na siatce. Odstęp między liniami jest zależny od rozmiaru siatki. Zmiana rozmiaru siatki powoduje wydłużenie lub skrócenie odstępu między liniami. Liczba linii pozostaje stała.
Uwaga: Domyślnie siatki wstawiane są z równomiernie rozmieszczonymi liniami.
