Niestandardowe siatki słupów można tworzyć na podstawie nieprostokątnego szkicu. Niestandardową siatkę słupów na podstawie szkicu można na przykład utworzyć w przypadku rysunku o nieregularnym wydruku. Ponieważ siatka wynikowa ma niestandardowy kształt, możliwość jej edycji po utworzeniu jest ograniczona do właściwości ogólnych i właściwości położenia. Nie można zmienić liczby ani rozmieszczenia linii siatki, nie można również automatycznie dodać do nich etykiety.

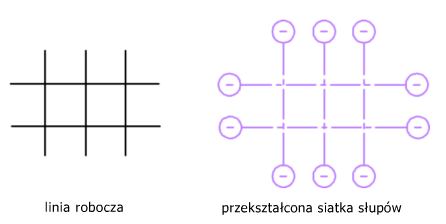

Siatka niestandardowa ze szkicu
- Wybierz szkic, który ma zostać przekształcony w siatkę słupów.
- Otwórz paletę narzędzi zawierającą żądane narzędzie siatki słupów. Wskazówka: W razie potrzeby przewinąć ekran do żądanego narzędzia. Po wybraniu narzędzia można przesunąć lub ukryć paletę Właściwości, aby odsłonić cały rysunek.
- Kliknij narzędzie siatki słupów konstrukcyjnych prawym przyciskiem myszy i następnie kliknij Zastosuj właściwości narzędzia do
Szkic. - Wybierz szkic do konwersji i naciśnij klawisz Enter.
- Gdy zostanie wyświetlony monit o usunięcie oryginalnej geometrii, naciśnij klawisz Enter, aby zachować szkic, lub wprowadź t (Tak), aby go usunąć.
- W razie konieczności dokonaj edycji siatki słupów w palecie właściwości.
