W oknie dialogowym Siatka słupów można definiować i edytować różne właściwości rozszerzonych niestandardowych siatek słupów.

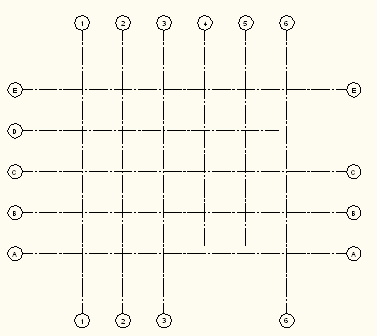

Zmienne linie siatki z każdej strony siatki
Z każdej z czterech stron siatki można zdefiniować inną liczbę linii.

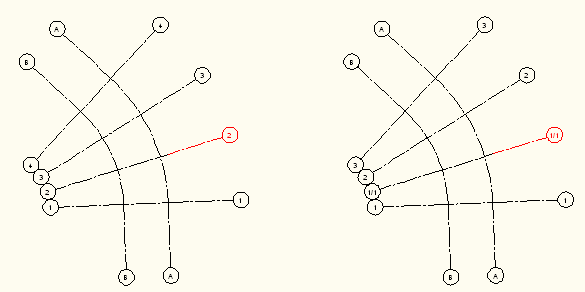

Korzystanie z podstawowego i drugorzędnego numerowania siatki
Podczas etykietowania siatki może zostać użyte numerowanie podstawowe i drugorzędne.
Wstawianie siatki z numerowaniem drugorzędnym
Linie siatki ze schematem numerowania drugorzędnego można dodawać podczas tworzenia siatki lub później.

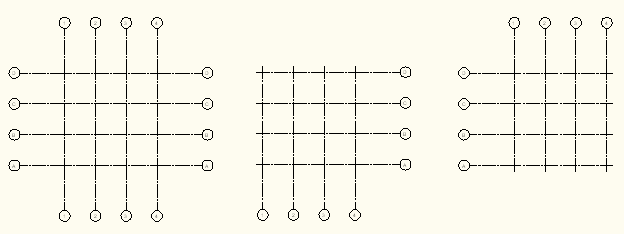

Selektywne numerowanie poszczególnych stron siatki
Można definiować wyświetlanie etykiet z każdej strony siatki z osobna. Decyzja o wyświetlaniu etykiet może zostać podjęta podczas wstawiania siatki lub później.
Właściwości siatki
Dodatkowo, narzędzie rozszerzonej niestandardowej siatki słupów umożliwia sterowanie następującymi właściwościami siatki słupów:
- prostopadły lub promieniowy kształt siatki
- liczba linii siatki
- rozmiar modułu w poziomie i pionie
- wewnętrzny promień siatki (siatka promieniowa)
- zgodny lub przeciwny do ruchu wskazówek zegara kierunek siatki (siatka promieniowa)
- multiblok etykiety siatki
- schemat numerowania/literowania etykiet siatki
- przedrostki etykiet siatki
- przedłużenie siatki
- przedłużenie etykiety siatki
