Praca z przyszłymi wersjami plików zespołu

Można tworzyć odniesienia do przyszłych (nowszych) wersji plików zespołu programu Inventor w starszej wersji programu Inventor.

W celu obsługi przyszłych plików programu Inventor należy mieć zainstalowane najnowsze aktualizacje dla posiadanej wersji programu Inventor. Aktualizacje można pobrać za pośrednictwem aplikacji Autodesk Desktop lub ze strony https://manage.autodesk.com. Aktualizacje nie będą dostępne dla starszych wersji programu Inventor, które nie są już obsługiwane.

Umieszczanie lub otwieranie przyszłej wersji pliku zespołu

Ten proces roboczy umożliwia utworzenie odniesienia do przyszłej wersji pliku zespołu w pliku zespołu.

1. Otwórz lub wstaw przyszłą wersję pliku zespołu:
   • Plik Otwórz.
   • W pliku zespołu, na wstążce kliknij kartę Złóż panel Komponent Wstaw.
2. Odszukaj i wybierz przyszły plik zespołu (.iam), aby go otworzyć.



3. Opcjonalnie kliknij przycisk Opcje, aby otworzyć okno dialogowe Opcje pliku, i określ Widok projektu i Reprezentację pozycyjną. Kliknij przycisk OK.

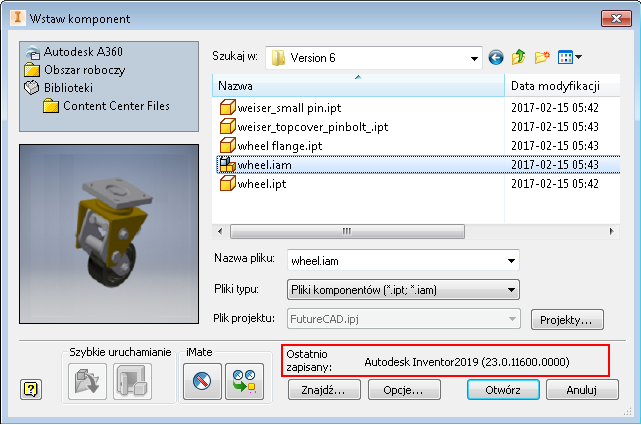

4. W oknie dialogowym Wstaw komponent kliknij przycisk Otwórz. Zostaną utworzone korpusy bryłowe i powierzchniowe.

   Można umieścić wiele wystąpień w zależności od potrzeb.

Wynikowy plik

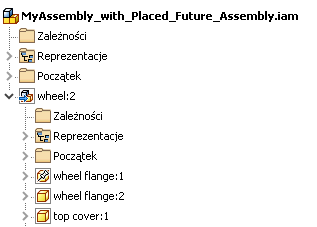

• W przeglądarce jest wyświetlane odniesienie do przyszłego pliku. Węzły komponentu są inne niż natywnych komponentów programu Inventor.



• Można zmienić reprezentację umieszczonego przyszłego pliku za pomocą opcji Edytuj reprezentację dostępnej po kliknięciu prawym przyciskiem myszy węzła przeglądarki.
• Umieszczony przyszły plik można zastąpić innym komponentem z węzła przeglądarki za pomocą opcji menu kontekstowego Komponent Zamień wszystko. Zastępowanie komponentów przyszłym plikiem nie jest obsługiwane.

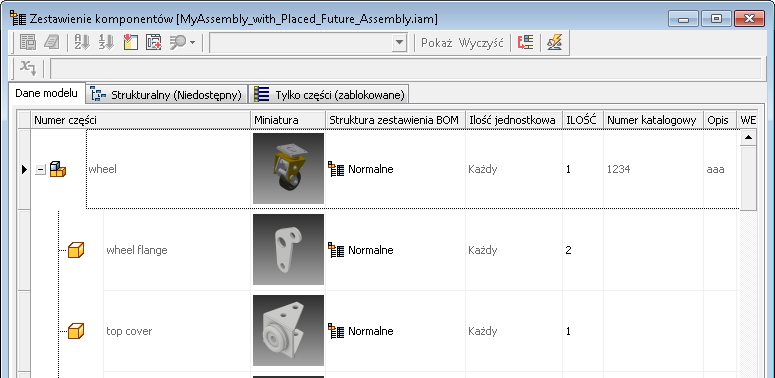

• Zestawienie komponentów zawiera odniesienia do komponentów w zespole.

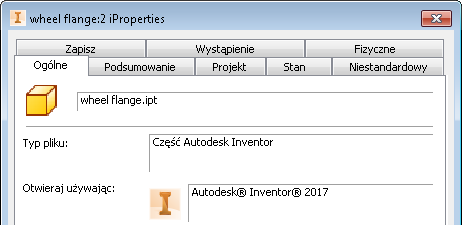

• Właściwości iProperty przyszłych części są dostępne.



• Zespół można zapisać i ponownie otworzyć w dowolnej instalacji programu Inventor o tej samej wersji.

Wyprowadzanie przyszłej wersji pliku zespołu

Ten proces roboczy umożliwia utworzenie odniesienia do przyszłej wersji pliku zespołu w pliku części.

1. W pliku części: na wstążce kliknij kartę Zarządzanie panel Wstaw Wyprowadź .
2. Odszukaj i wybierz przyszły plik zespołu (.iam), aby go otworzyć.



3. Opcjonalnie kliknij przycisk Opcje, aby otworzyć okno dialogowe Opcje pliku oraz określić Widok projektu i Reprezentację pozycyjną. Kliknij przycisk OK.

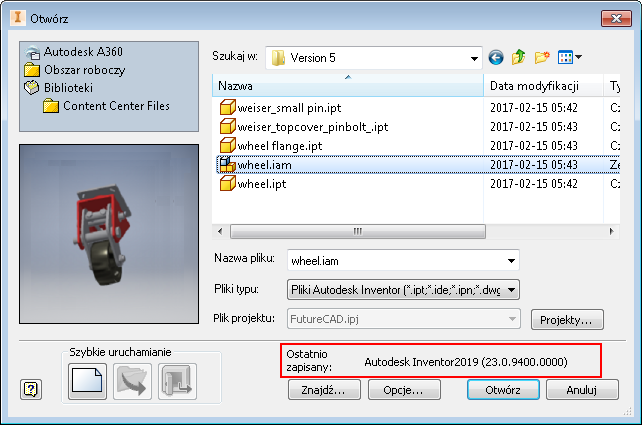

4. W oknie dialogowym Otwieranie pliku kliknij przycisk Otwórz. Zostaną utworzone korpusy bryłowe i powierzchniowe.

Wynikowy plik

• W przeglądarce jest wyświetlane odniesienie do przyszłego pliku.



• Pochodny element zespołu jest dostępny do edycji.
• Plik można zapisać i ponownie otworzyć w dowolnej instalacji programu Inventor o tej samej wersji.
