A parte da cauda que se eleva acima da fuselagem é tecnicamente conhecida como “estabilizador vertical”.
Configurar a lição:
- Continuar trabalhando a partir da lição anterior ou
abra
p47_fuselage_tail_portion.max.
- Se você abriu o arquivo,
selecione a fuselagem P-47 e vá para o
painel Modificar.
Comece a extrusão do estabilizador vertical:
- Vá para o nível de subobjeto

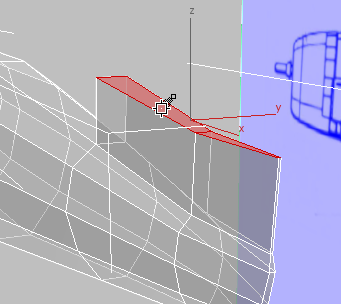

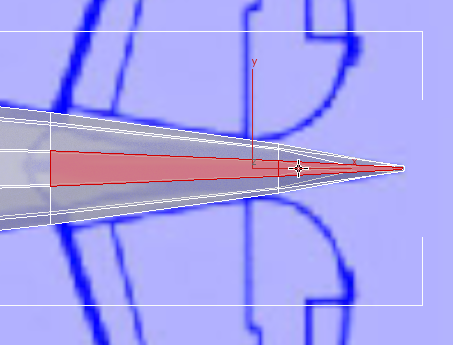

(Polígono). - Na Viewport superior, clique e pressione Ctrl e clique para selecionar as duas faces no topo da fuselagem, a partir do local em que você "criará" a parte superior da cauda.
-

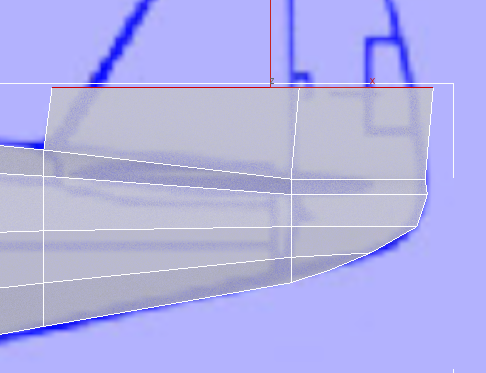

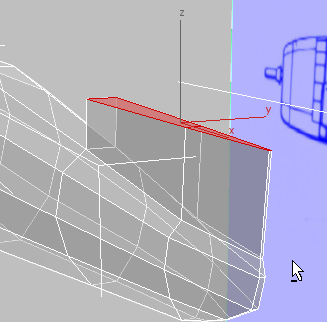

Faça a extrusão dessas faces para cima até a primeira dobradiça do leme.

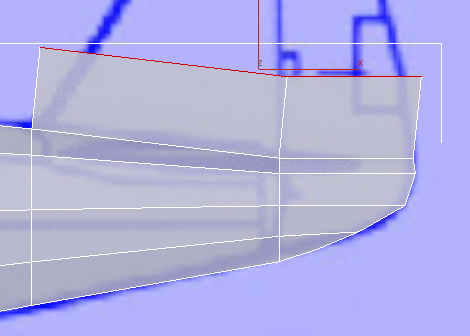

Vista frontal
- Na faixa de opções
painel Alinhar, clique em

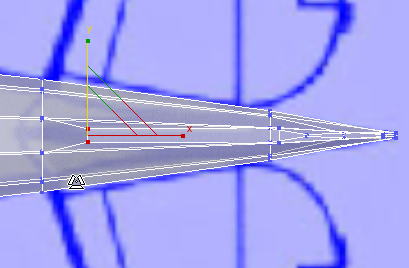

(Alinhar Y). O 3ds Max alinha os dois polígonos para que se nivelem.
Vista frontal
Nota: O eixo no qual é necessário alinhar as faces depende de como a geometria foi criada. Neste caso, a fuselagem começou como um cilindro criado na Viewport esquerda, portanto, alinhar com o eixo Y deixa as faces na horizontal. Em um modelo diferente, pode ser necessário experimentar para encontrar o eixo que funciona. - Na Viewport frontal,

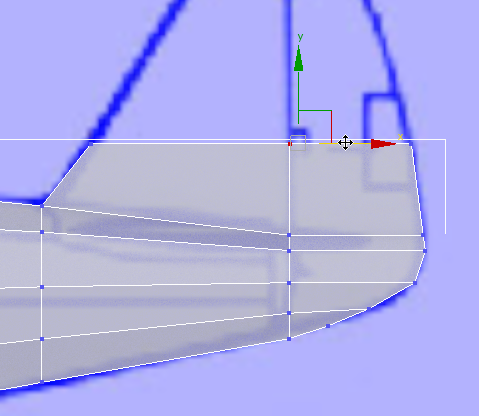

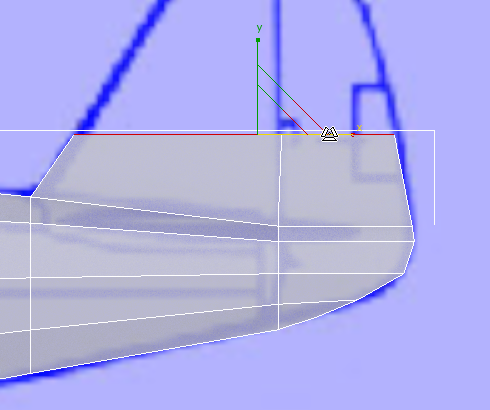

dimensione e
mova as faces ao longo do eixo X para coincidir o contorno da cauda com a imagem em azul.
- No painel Modelagem de polígonos da faixa de opções , ative

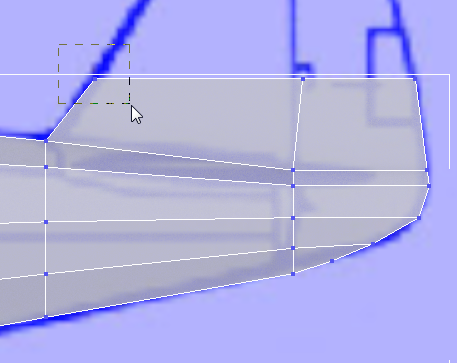

(Vértice). - Na Viewport frontal, selecione a região dos dois vértices na borda frontal da parte superior da cauda.

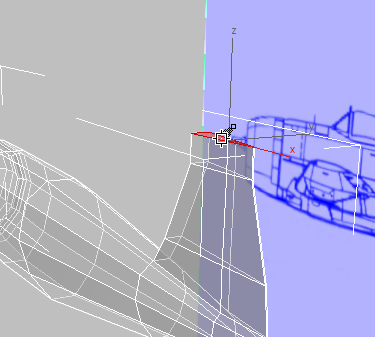

- Ative a Viewport superior e, em seguida, dimensione esses dois vértices ao longo do eixo Y para aproximá-los e restringir a largura da cauda.
Conclua o estabilizador vertical:

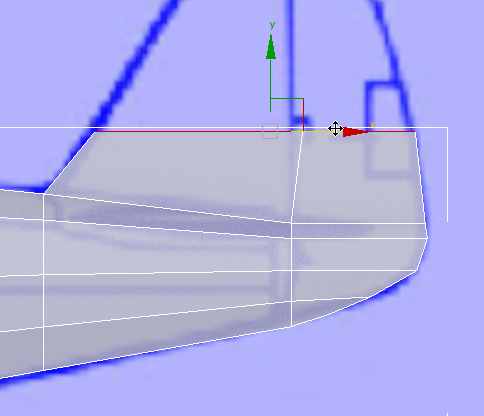

- Na Viewport frontal, selecione a região dos vértices no centro da borda superior da cauda e mova-os ao longo do eixo X para alinhar com a borda frontal do leme.
- No painel da faixa de opções Modelagem de polígonos, ative (Polígono).
As duas faces no topo da cauda devem tornar-se a seleção ativa novamente. Caso contrário, na Viewport superior ou de perspectiva,

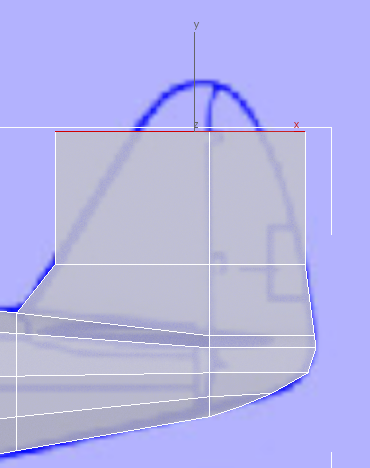

clique e pressione Ctrl e clique para selecioná-las. - Faça a extrusão das faces no topo da cauda até o topo da dobradiça superior do leme.
Vista frontal

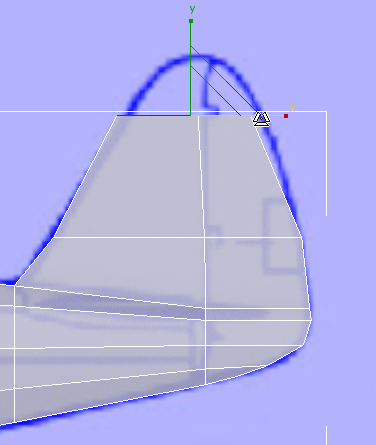

- Na Viewport frontal, dimensione e mova as faces no eixo X para ajustar o contorno da cauda com a imagem em azul.

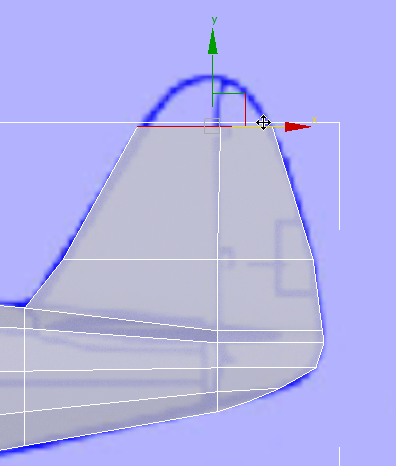

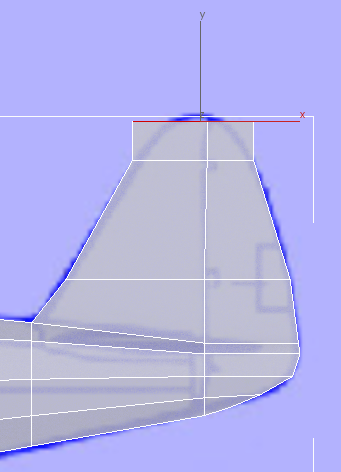

- Faça a extrusão dos polígonos da cauda pela última vez, parando um pouco abaixo da cauda, conforme é mostrado nas imagens em azul.
Vista frontal
Como foi feito para a parte inferior da cauda, será necessário mover os vértices para arredondar o contorno da parte superior da cauda. Mas para obter vértices suficientes para modelar bem a curvatura, primeiro é necessário adicionar outro conjunto de bordas,
- No painel da faixa de opções Modelagem de polígonos, ative
(Aresta). - Na Viewport frontal, clique para selecionar uma das bordas horizontais na parte frontal e fixa da cauda.
- No painel da faixa de opções Modificar seleção, clique em

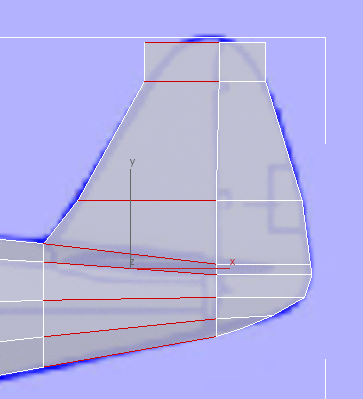

(Anel). O 3ds Max seleciona um anel de bordas paralelas ao redor da parte frontal da cauda e a parte correspondente da fuselagem.
- No painel da faixa de opções Contornos, aplique Shift+ e clique em
(Conectar). O 3ds Max exibe a caixa da ferramenta Conectar.

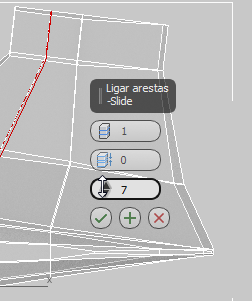

- Use o terceiro controle, Deslizar, para posicionar as novas bordas aproximadamente no meio da parte frontal e fixa da cauda.
- Clique em

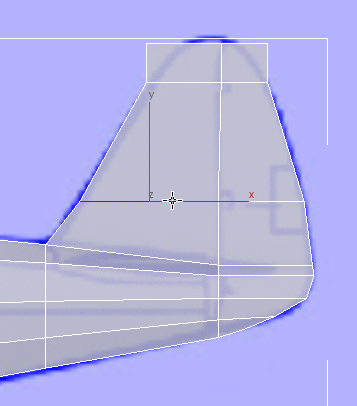

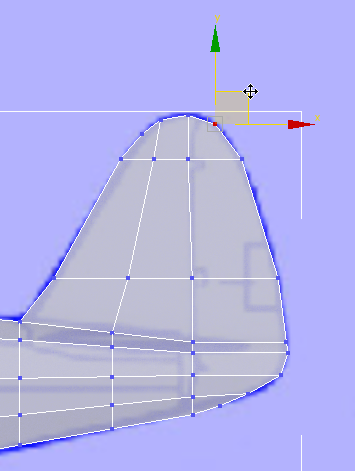

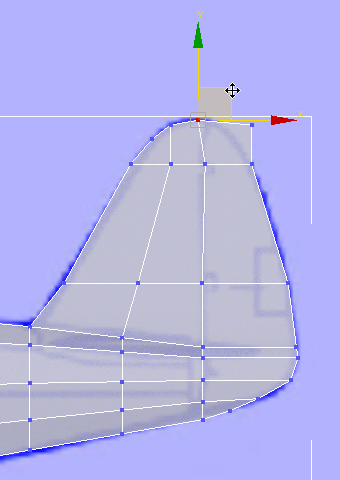

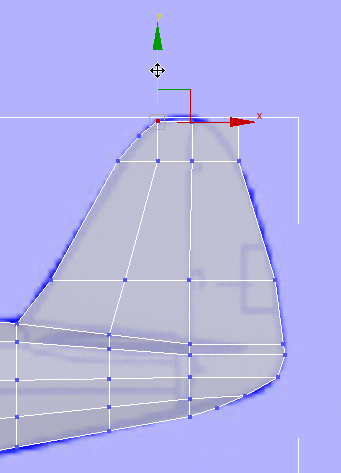

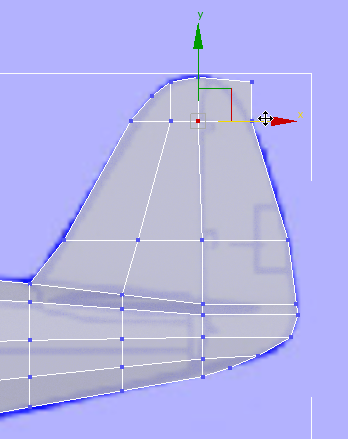

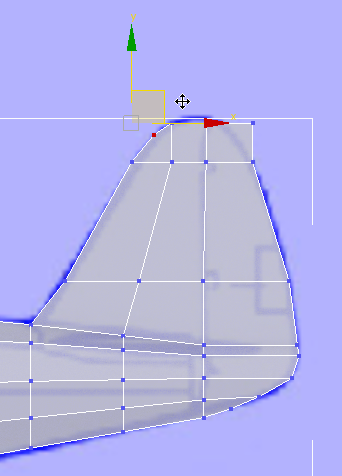

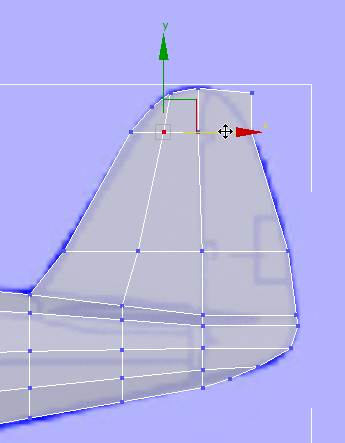

(Ok). - Vá para o nível de subobjeto (Vértice) e, em seguida, use a seleção de região para selecionar os pares de vértices e mova-os para seguir o contorno da cauda, como é mostrado na imagem em azul. Nesta fase, também será possível mover os pares de vértice no meio da linha da cauda para melhorar a alinhamento.
- Clique em
(Vértice) novamente para sair do nível de subobjeto Vértice.
Salve o trabalho:
- Salve a cena como p47_fuselage_and_tail.max.
