Visualizar a projeção

Com o sombreamento DirectX, é possível visualizar o efeito do mapeamento de saliência normal em viewports.

Configurar a lição:

• Continue a partir do exercício anterior ou, na pasta \materials_and_mapping\normal_bump_map , abra pavers_view.max .

Nota: O segundo procedimento nesta lição mostra um efeito 3D que requer que suas viewports usem um driver Nitrous (Nitrous Direct3D 11 é o padrão) ou o driver de exibição Direct3D herdado. Você pode usar Personalizar Preferências Viewports para ver qual driver está usando e alterar o driver, se necessário. Alterar o driver requer a reinicialização do 3ds Max.

Visualizar o mapas de saliência de normais:

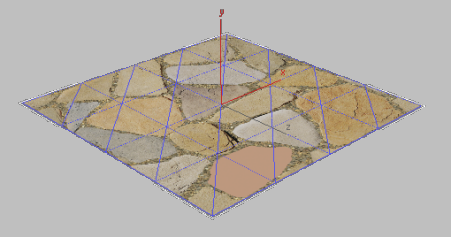

1. Selecione o objeto plano. Clique com o botão direito do mouse e escolha Isolar seleção no menu quadrado.

   A seguir, você irá ocultar o plano da caixa de seleção, que foi gerada usando o Modificador de projeção que adicionou previamente.


2. No painel Modificar, abra a Lista de modificadores e aplique um Modificador de seleção de polígono. Isto adiciona o modificador à parte superior da pilha de modificadores do plano e oculta a caixa de seleção.
3. Abra o Editor de materiais Slate.
4. Clique em (Selecionar material do objeto) e clique no objeto plano para exibir seu material na Vista ativa.
5. Clique duas vezes no nó de material Proj-Plane_mtl [Proj-Plane] (à direita) para exibir os parâmetros de material de shell.


   Como a implememtação mostra, o material de shell contém dois tipos de material: o material de plano originalmente atribuído, que somente aparece quando renderizado, e o material consolidado obtido do objeto de origem, que somente aparece em viewports.

6. No Editor de materiais slate, clique em (Extensões de zoom) para ver toda a árvore de material.

   Dica: Pode desejar alterar o tamanho da janela do Editor de materiais slate e usar algumas das outras ferramentas de navegação para obter uma vista facilmente legível.

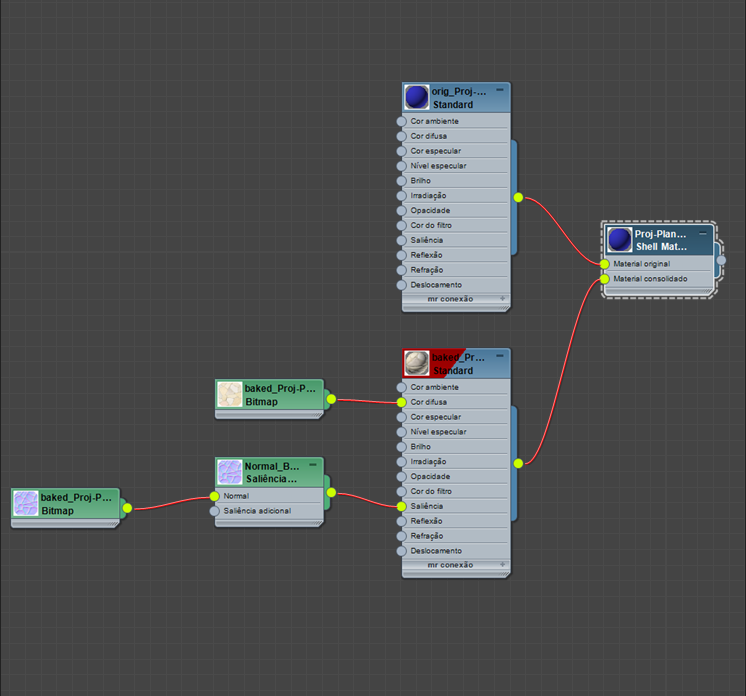

   À direita, está o nó de nível superior, o material de shell que você inspecionou. Próximo do lado esquerdo, estão os dois submateriais: o material original, renderizável, está em cima e o material de hardware consolidado está em baixo. O material consolidado tem um nó de Bitmap e um nó de Mapa de saliência normal. Por fim, o nó de Saliência normal usa o bitmap Mapa de normais que você renderizou na lição anterior.

7. Clique duas vezes no nó Bitmap do Mapa de saliência normal. Este é o nó na extremidade esquerda.

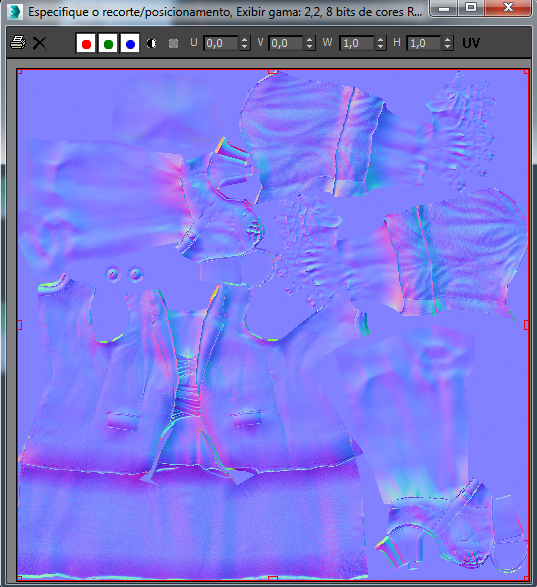

8. Na implementação Parâmetros de bitmap grupo Recorte/Posicionamento, clique em Exibir imagem.


   3ds Max exibe o mapa de saliência normal que você criou previamente, que agora é aplicado ao objeto plano.



   As cores do mapa são significativas. O motivo pelo qual os mapas de saliência normal transmitem muito mais detalhes do que os mapas de saliência comuns é que os mapas de saliência normal usam o espectro RGB inteiro para informações detalhadas de superfície, enquanto os mapas de saliência comuns somente usam uma escala de cinza. O canal azul transmite informações de profundidade vertical e os canais vermelho e verde melhoram essas informações ao fornecer um vetor de direção para a orientação da normal de superfície em cada ponto. Isso resulta em um maior realismo.

9. Feche a janela Quadro renderizado.

Usar sombreamento de hardware para exibir o mapa:

1. No Editor de materiais slate, clique duas vezes no nó de material baked_Proj-Plane_mtl para exibir seus parâmetros.
2. Na barra de ferramentas do Editor de materiais Slate, abra o submenu Mostrar mapa no viewport e escolha Mostrar material realista no viewport.

   Nota: Se você estiver usando o driver Direct3D herdado, a dica de ferramenta para essa opção exibirá "Mostrar material de hardware no viewport".

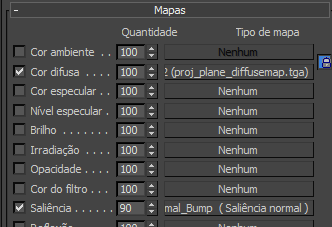

3. No painel Editor de parâmetro, abra a implementação Mapas e aumente o valor de Saliência para 90.

4. Minimize o Editor de materiais Slate.
5. Na viewport Perspectiva, amplie para obter uma vista mais próxima do plano.

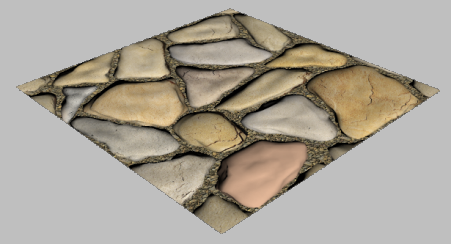

   A superfície plana do objeto plano assume um maior grau, tridimensional, de detalhe.



   Em seguida, você adicionará uma luz Omni padrão à cena para ver como o mapa de saliência normal, quando combinado com uma luz omni padrão, fornece efetivamente uma sensação de profundidade ao objeto.

Visualizar o efeito 3D

1. No painel Criar, ative (Luzes). Escolha Padrão na lista suspensa e clique em Omni para o ativar.

2. No viewport, clique em qualquer lugar acima do objeto plano para inserir a luz.
3. Mover a luz através de pedras.

   Você pode também precisar mover a luz na vertica, para a posicionar acima do plano.

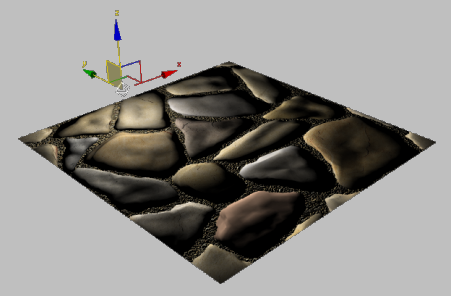

   Embora este objeto seja um plano, observe como a luz e sombra se reproduzem através das pedras como se a geometria fosse uma superfície elevada.

   Dica: Caso você não veja o efeito de iluminação 3D, escolha Menu Rótulo do viewport Sombreamento Iluminação e sombras Iluminar com luzes de cena. (Para os viewports do Nitrous, essa opção só estará disponível quando o estilo de sombreamento for Realista).

Tente renderizar com ambos os agentes de renderização:

1. Excluir o objeto de luz.
2. Restaure o Editor de materiais slate (pressione M) e, se necessário, mova a janela do editor para que o possa ver todo.
3. Clique duas vezes no nó de material Proj-Plane_mtl [Proj-Plane] (à direita) para exibir os parâmetros de material de shell.

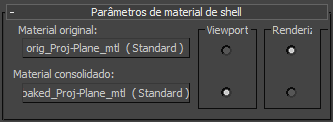

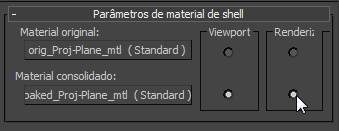

4. Na implementação Parâmetros de material de shell, defina o Material consolidado para estar visível na saída renderizada.

5. Minimize o Editor de materiais Slate.

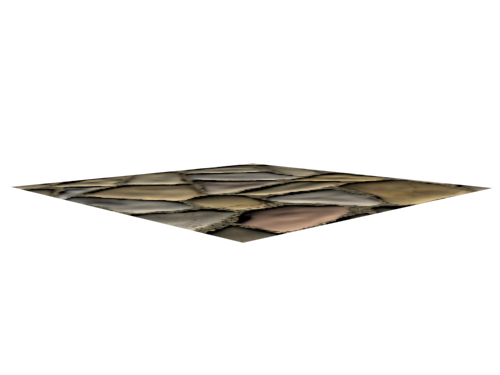

6. Na viewport Perspectiva, orbite para que o plano fique quase na horizontal e pressione F9 para renderizar o plano.


   Observe como as bordas do plano ainda aparecem retas e bidimensionais.

   O relevo 3D que foi obtido até agora com os mapas de saliência difusos e de normais é normalmente aceitável quando você modela para o desenvolvimento de jogos. Para outros usos, como por exemplo cinemática, você pode precisar avançar mais um passo.

   Para completar o efeito, use o mapa altura que você criou anteriormente e renderize-o com o agente de renderização mental ray.

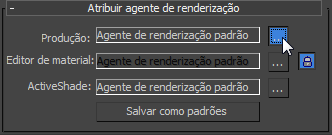

7. Clique em (Configuração de renderização) para abrir a caixa de diálogo Configuração de renderização. Na guia Comum, role para baixo até à implementação Atribuir agente de renderização e clique em (Escolher agente de renderização) para o agente de renderização Produção.

8. Na caixa de diálogo Escolher agente de renderização, escolha "NVIDIA mental ray" e clique em OK.
9. Renderize o plano novamente.
10. Na janela do quadro renderizado, clique em (Clonar janela do quadro renderizado) e minimize os dois quadros.

Renderizar o mapa altura

Agora, você irá adicionar o mapa Altura à renderização.

1. Selecione o objeto plano.
2. Pressione M para restaurar o Editor de material slate.
3. Clique duas vezes no nó de material baked_Proj-Plane_mtl para exibir seus parâmetros.
4. Na implementação Conexão mental ray grupo Sombreadores estendidos, clique no botão de bloqueio para Deslocamento, para desbloquear Deslocamento e ativar seus controles.

5. No painel Navegador de materiais/mapas à esquerda do Editor de materiais slate, localize Mapas mental ray Deslocamento do mapa altura e arraste esse tipo de mapa para a Vista ativa.

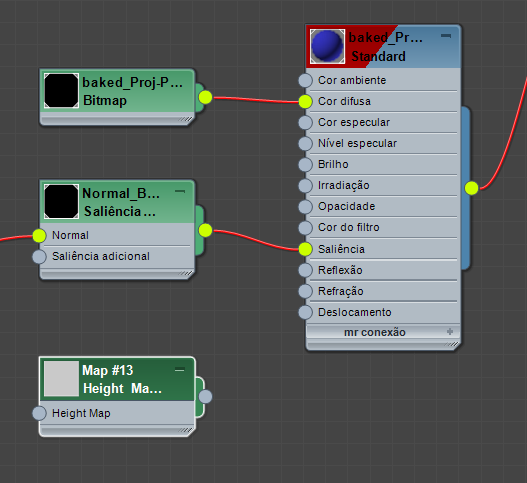

6. Na Vista ativa, amplie para ter uma boa vista do nó de material baked_Proj-Plane_mtl/Padrão e do novo nó Deslocamento do mapa altura.

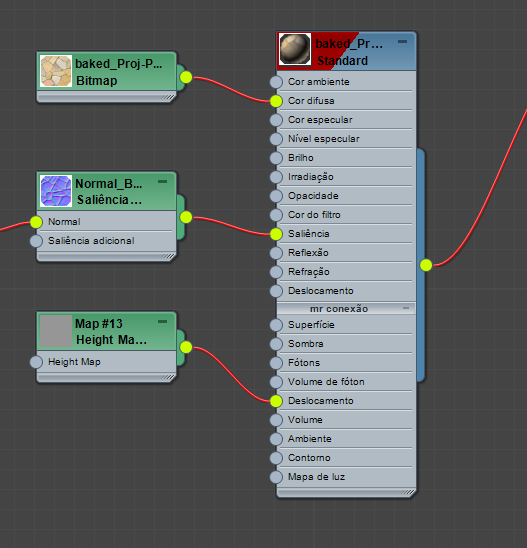

7. No nó de material baked_Proj-Plane_mtl, clique no ícone de sinal mais (+) para abrir o grupo "Conexão mr" e ligar o nó Deslocamento do mapa altura ao componente "Conexão mr: Deslocamento" do material consolidado.

8. No painel Navegador de materiais/mapas, localize Mapas Padrão Bitmap e arraste este tipo de mapa para a Vista ativa.

   3ds Max Abre uma caixa de diálogo de arquivo.

   Na caixa de diálogo, selecione proj-planeheightmap.tga .

   Como os Mapas de saliência difusos e normais, o ficheiro deve estar em \sceneassets\images ou na pasta especificada anteriormente na implementação Renderizar para textura Configurações gerais.

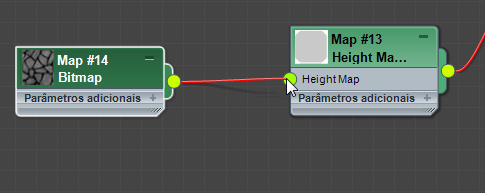

9. Ligue o novo nó Bitmap ao componente Mapa altura do nó Deslocamento do mapa altura.

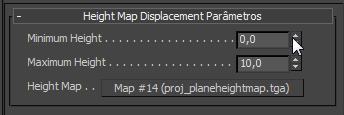

10. Clique duas vezes no nó Deslocamento do mapa altura para exibir seus parâmetros e na implementação Deslocamento do mapa altura, defina a Altura mínima como 0.0.
    Dica: Uma forma fácil de fazer isso é clicar com o botão direito do mouse nas setas do girador.

11. Renderize a viewport Perspectiva.
12. Restaure a vista do quadro renderizado que clonou anteriormente e compare as renderizações.


    A geometria foi elevada com base no mapa de deslocamento gerado pelo motor mental ray e é adicionada à renderização.

    Resumo

    Este tutorial mostrou como projetar o detalhe de superfícies complexas de um objeto de origem para um plano simples, bidimensional. O detalhe é derivado da origem através da inclusão de mapas de saliência normal, difusa e de altura na projeção e, em seguida, renderizando-os como uma textura para o plano simples.
