Efetuar o ajuste fino da abóboda

Como ocorre com a entrada de ar ou a aresta frontal do interior, a forma para reduzir a quantidade de NURMS suavizado para reforçar uma aresta adicionando contornos próximos da aresta. Você irá fazer isso para a frente windshields da abóboda.

Configurar a lição:

1. Continuar trabalhando em sua cena na lição anterior ou Abrir \modeling\p47\p47_canopy_smoothinggroups.max .
2. Se você abrir o arquivo, selecione objeto de abóbada. Se necessário, na faixa de opções, clique em Modificar.

Ajuste a abóbada em bolha:

1. Na faixa de opções painel Editar, ativar (contorno).
2. Adição de contornos de aresta para reforçar os para-brisas, como segue:

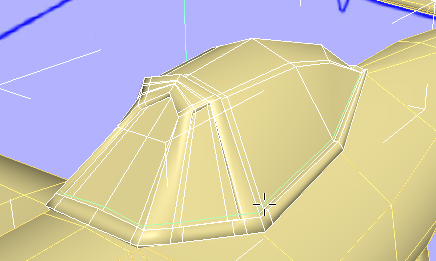

   • Para perto de a parte frente de para-brisas laterais, logo atrás da biela de chapa.

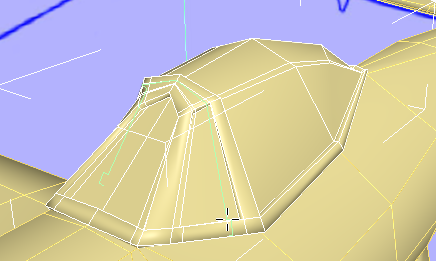

   • No para-brisa frontal, apenas no outro lado da biela à esquerda.

   • Também no para-brisa frontal, mas no lado direito, oposto ao contorno anterior.

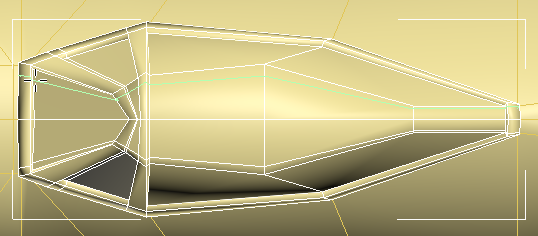

     Dica: Esta é mais fácil de fazer na viewport superior.

   • Imediatamente na frente da biela “rollbar”.

   • E imediatamente atrás da “rollbar” da biela, assim.

   • Finalmente, adicione um contorno de aresta logo acima da cobertura do dispositivo da abóbada.

3. Clique com o botão direito do mouse para sair da ferramenta Contorno.

Ative a suavização novamente:

1. Na faixa de opções painel Editar, ativar (NURMS). Pressione F4 para desativar Faces de aresta.

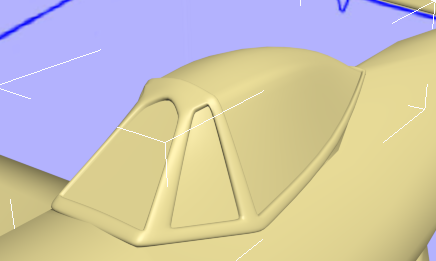

   Agora os para-brisas têm sua forma apropriada, e as arestas entre as peças de metal e vidro são definidas.


2. Ative (NURMS) novamente.

Avançar

Efetuar o ajuste fino da forma de bolha
