Passo 1: Para criar o modelo e vetores

Esta seção descreve como criar o modelo e os vetores para a placa Reception.

Para criar o modelo e os vetores:

1. Crie o modelo:
   1. Exiba o diálogo Novo Modelo.
   2. Configure:

      Largura (X) como 500.

      Altura (Y) como 300.

   3. Selecione mm como as Unidades.
   4. Especifique uma Resolução de aproximadamente 1500 x 900 pontos.
   5. Clique OK.
2. Crie o vetor para representar a margem da placa:
   1. Selecione Vetor > Criar > Retângulo. O painel Configurações de Ferramenta: Criação de Retângulo é exibido.
   2. Selecione Retângulo.
   3. Configure:

      Largura como 450.

      Altura como 250.

      Raio de canto como 50.

   4. Selecione a caixa de verificação Inverter cantos.

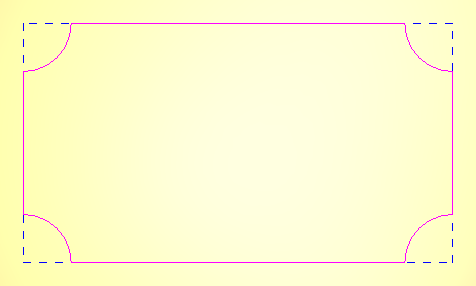

   5. Clique em Criar. O ArtCAM cria e exibe o vetor na vista 3D:



3. Crie um offset de vector da margem da placa para criar uma borda:
   1. Selecione Vetor > Offset. O painel Configurações de Ferramenta: Offset de Vetores é exibido.
   2. Configure Distância de offset como 30.
   3. Selecione P/ dentro/esquerda.
   4. Selecione Chanfrado.

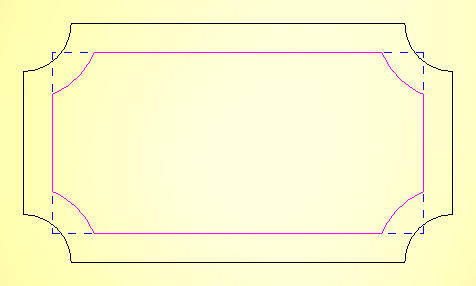

   5. Clique em Offset. O ArtCAM cria e exibe o vetor na vista 3D:



   6. Clique na vista 3D para desfazer a seleção dos vetores.
4. Crie o vetor de texto:
   1. Selecione Vetor > Criar > Texto. O painel Configurações de Ferramenta: Ferramenta Texto é exibido.
   2. Na lista Fonte, selecione Tahoma.
   3. Configure Tamanho como 55 mm.
   4. Clique na vista 3D e insira Reception.
   5. Clique em Criar. O ArtCAM cria e exibe o vetor na vista 3D.

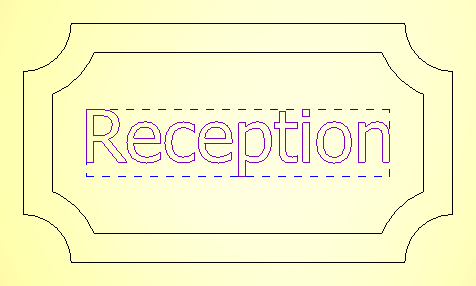

   6. Selecione Vetor > Alinhar > Centro no Modelo para posicionar o vetor de texto no centro da placa:



   7. Clique na vista 3D para desfazer a seleção dos vetores.
