A área Tipo de Camada contém as seguintes configurações:
- Desbaste Raster — Essa estratégia usina para frente e para trás sob um ângulo especificado. Quando selecionado, um percurso raster de linhas hachuradas tem saída gerada para limpar cada camada. Se Perfil também estiver selecionado, os passos raster sofrem offset pela distância de passo lateral com relação ao perfil.
- Passo Lateral — Insira um valor para controlar a distância entre cada passo Z. Essa distância é determinada pelo tamanho do feixe do laser na sua máquina de gravação a laser.
- Offset Raster — Insira um valor para o offset do passo raster a partir da fronteira.
- Incremento de Ângulo — Insira o incremento de ângulo sob o qual você deseja que o laser seja movido durante cada passo Z.
Nota: Você pode definir o ângulo raster padrão no painel Opções.
- Múltiplos passos por camada — Quando selecionado, passo Z múltiplos são criados por camada. Insira o número de passos que você deseja criar na caixa Número de passos.
- Perfil primeiro — Quando selecionado, os dados de perfil em cada camada têm saída gerada antes dos dados raster para essa camada. Essa opção somente está disponível se Perfil estiver selecionado.
- Perfil — Essa estratégia usina em torno da fronteira da superfície do relevo. Quando selecionado, um vetor de fronteira tem saída gerada para cada camada. Se Desbaste Raster não estiver selecionado, o programa fornecido com o laser é responsável por gerar um percurso de folga para cada nível.
- Suavizar Fronteira — As fronteiras criadas pelos passos de perfil são suavizadas e curvas são ajustadas para substituir polilinhas.

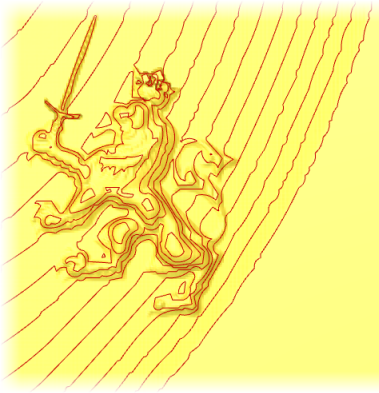

Suavizar Fronteira selecionado

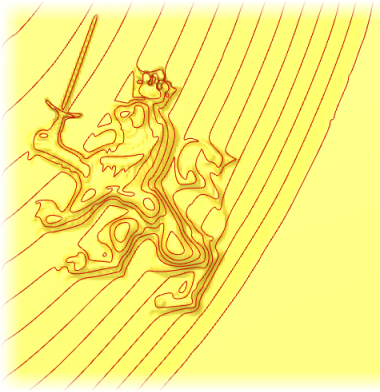

Suavizar Fronteira não selecionado
- Suavizar Fronteira — As fronteiras criadas pelos passos de perfil são suavizadas e curvas são ajustadas para substituir polilinhas.
