Utilize o painel Edição de Parâmetro de Suporte para editar os parâmetros para um suporte selecionado na Biblioteca de Suporte. Para exibir esse painel, clique em qualquer um dos tipos de suporte na Biblioteca de Suporte.
Nota: Para retornar ao painel Biblioteca de Suporte, clique em
.
.
As seguintes configurações estão disponíveis para edição Avançada de parâmetro:
- Detalhes de Arquivo — Nessa seção, edite o nome, tipo de suporte e ícone do arquivo de suporte.
- Descrição — Insira um nome para o arquivo de suporte.
- Alterar Ícone — Clique nesse botão para selecionar uma nova imagem para a miniatura de arquivo de suporte. Você pode selecionar um arquivo .png, .bmp, .jpg ou .gif.
- Modo de Edição — Selecione o modo de edição. Você pode escolher entre editar parâmetros básicos e avançados.
- Pontos de Contato — Existem duas configurações para cada tipo de ponto: Raio da Esfera e Raio Suportado.
- Raio da Esfera — Esse raio evita que dois pontos de contato se toquem.
- Raio Suportado — Qualquer porção da montagem que esteja dentro desse raio é suportada por esse ponto de contato.
Edite os parâmetros de ponto de contato:
- Ângulo da Peça Autoportante — Esse é o ângulo a partir da horizontal em que uma face na montagem suporta a si mesma. Essa face não precisa de suportes adicionais. Quaisquer peças abaixo desse ângulo precisam de suportes adicionais.
Por exemplo, se você inserir um ângulo de 60 graus, uma face a 59 graus ou menos da horizontal irá precisar de suportes adicionais.
- Pontos de Contato Planares — Insira valores de Raio da Esfera e Raio de Suporte para os pontos de contato que suportam planos horizontais na montagem.
- Pontos de Contato de Borda — Selecione Ativado para exibir as caixas Raio da Esfera e Raio de Suporte. Insira valores para os pontos de contato próximos das bordas da montagem sob paredes verticais. Pontos de Contato de Borda não são necessários para impressora Ember, mas são necessários para a maior parte de impressão de metal.
- Outros Pontos de Contato — Insira valores Raio da Esfera e Raio de Suporte para pontos de contato que não sejam planos ou pontos de contato de borda. Esses são encontrados em faces inclinadas na montagem.
- Opções de Árvore — Edite os parâmetros para a árvore de suporte.
- Raio Máximo da Árvore — Insira o raio máximo dos suportes. Nenhum segmento do suporte deve exceder esse raio.
- Raio no Contato — Insira o raio do suporte no ponto onde toca a montagem.
- Ângulo de Suporte Autoportante — Esse é o ângulo a partir da horizontal em que um suporte é autoportante. Aumentar esse valor geralmente resulta em mais estruturas de árvore com menos ramos. Diminuir esse valor geralmente resulta em menos estruturas de árvore com mais ramos.
- Limite de Raio do Cone em Ponto de Contato — Todos os suportes precisam estar dentro de um certo raio de um ponto de contato para satisfazer o ângulo máximo autoportante. Essa distância é definida como um cone que se estende do ponto de contato. Insira um raio
para limitar o tamanho do cone. Cones menores são mais rápidos de calcular e resultam em mais estruturas com menos ramos, mas a possibilidade de que um ponto de contato não possa ser suportado aumenta.

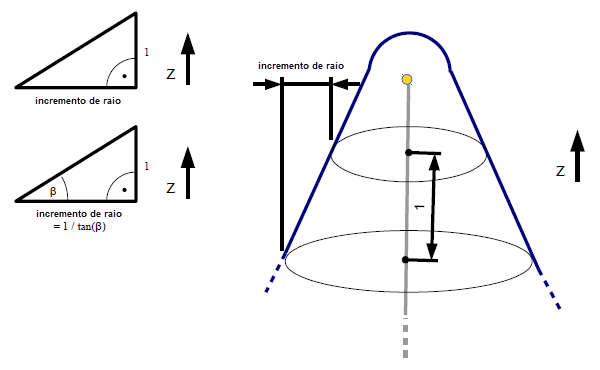

- Incremento de Raio — Insira o incremento de raio de um suporte para uma diferença de altura Z de 1mm. Para cada 1 mm em Z, o raio do cone aumenta de maneira incremental pelo valor especificado até que o raio máximo do cone seja alcançado.
- Resolução de Cálculo de Espaço de Árvore — Essa é uma linha guia para a resolução de estruturas de dados internas para subdivisão de espaço. Configure com relação ao menor detalhe dos dados de entrada e à qualidade necessária do resultado. Aumentar esse valor resulta em cálculos mais rápidos, mas em resultados de menor qualidade. O intervalo é de 0.1 a 100.
- Raio Máximo da Árvore — Insira o raio máximo dos suportes. Nenhum segmento do suporte deve exceder esse raio.
- Classificação — Insira sua preferência para diferentes tipos de suportes. O intervalo é 0 - 1, onde 0 não é desejado e 1 é bastante desejado.
- Base — Insira um valor maior nessa caixa caso deseje que mais suportes sejam originados da base.
- Peça — Insira um valor maior nessa caixa caso deseje que mais suportes sejam originados da malha.
- Distância de Segurança — Insira a distância mínima que deve existir entre suportes e outros objetos.
- Parâmetros Multi-Perna — Todos os suportes podem ser ramificados em direção ao topo para permitir que suportem posições múltiplas na peça. Nessa área, escolha se deseja permitir que pernas sejam ramificadas para ramos na base do suporte para melhorar a estabilidade e potencialmente facilitar a remoção de suportes após impressão.
- Plataforma — Selecione essa opção para permitir que pernas múltiplas sejam ramificadas a partir da base de suportes que crescem da base. Insira seus parâmetros nas caixas disponíveis.
- Peça — Selecione essa opção para permitir que pernas múltiplas sejam ramificadas a partir da base de suportes que crescem da montagem. Insira seus parâmetros nas caixas disponíveis.
Os seguintes parâmetros estão disponíveis:

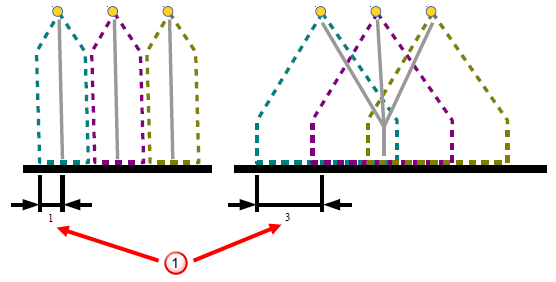

- Raio de Acionamento de Contato — Se o raio da base do suporte (conforme controlado pelo valor Raio Máximo da Árvore) for maior que esse valor, o ArtCAM tenta criar pernas múltiplas na base do suporte.
- Classificação de Contato — Utilizando um valor entre 0 e 1 (0 não importante e 1 muito importante), defina a importância da construção de suporte multi-perna.
- Raio da Árvore na Ponta da Perna — Insira o raio da base da estrutura da árvore onde toca a base.
- Incremento de Raio da Perna — Insira o incremento de raio da perna para uma diferença de altura Z de 1mm.
- Raio Máximo de Perna — Insira o raio máximo de cada perna.
- Número Máximo de Pernas — Insira o número máximo de pernas permitido por suporte.
- Altura Inicial Mínima — Insira a altura mínima da posição onde multi-pernas é mesclado é torna-se o tronco principal do suporte.
- Altura Inicial Máxima — Insira a altura máxima da posição onde multi-pernas é mesclado é torna-se o tronco principal do suporte.
- Ângulo de Espalhamento — Insira o ângulo máximo a partir da vertical que uma perna pode se expandir além do suporte.
- Comprimento Superior Mínimo — Pernas apresentam duas porções. A porção inferior é vertical. A porção superior cresce sob um ângulo e prende ao tronco. Insira o comprimento horizontal mínimo da porção superior de uma perna.
- Comprimento Superior Máximo — Pernas apresentam duas porções. A porção inferior é vertical. A porção superior cresce sob um ângulo e prende ao tronco. Insira o comprimento horizontal máximo da porção superior de uma perna.
