Utilize o painel Edição de Parâmetro de Suporte para editar os parâmetros para um suporte selecionado na Biblioteca de Suporte. Para exibir o painel Edição de Parâmetro de Suporte, clique em qualquer um dos tipos de suporte na Biblioteca de Suporte.
Nota: Para retornar ao painel Biblioteca de Suporte, clique em
.
.
As seguintes configurações estão disponíveis para edição Básica de parâmetro:
- Descrição — Insira uma descrição para o tipo de suporte.
- Alterar Ícone — Clique nesse botão para selecionar uma nova imagem para a miniatura de arquivo de suporte. Você pode selecionar um arquivo .png, .bmp, .jpg ou .gif.
- Modo de Edição — Selecione o modo de edição. Você pode escolher entre editar parâmetros básicos e avançados. Este tópico descreve as configurações disponíveis para edição básica de parâmetro.
- Parâmetros de Suporte Árvore — Nessa seção, você pode editar os parâmetros básicos de suporte.
- Ângulo da Peça Autoportante — Esse é o ângulo a partir da horizontal em que uma face na montagem suporta a si mesma. Essa face não precisa de suportes adicionais. Quaisquer peças abaixo desse ângulo precisam de suportes adicionais. Por exemplo, se você inserir um ângulo de 60 graus, uma face a 59 graus ou menos da horizontal irá precisar de suportes adicionais.
- Raio no Contato — Insira o raio do suporte no ponto onde toca a montagem.

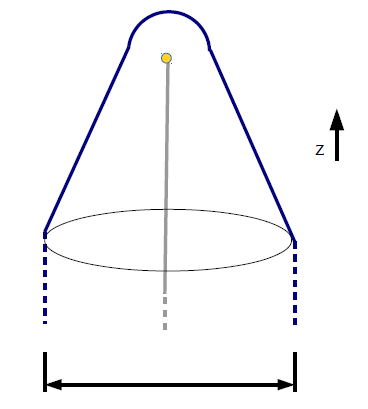

- Raio de Suporte do Ponto de Contato — Insira um raio para a área da montagem que é suportada pelo suporte.
- Raio Máximo da Árvore — Insira o raio máximo dos suportes. Nenhum segmento do suporte deve exceder esse raio.

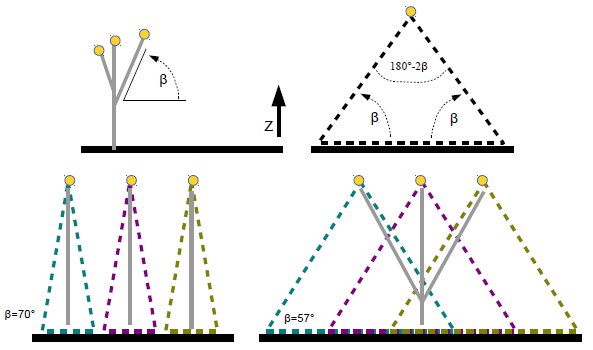

- Ângulo de Suporte Autoportante — Esse é o ângulo a partir da horizontal em que um suporte é autoportante. Aumentar esse valor geralmente resulta em mais estruturas de árvore com menos ramos. Diminuir esse valor geralmente resulta em menos estruturas de árvore com mais ramos.

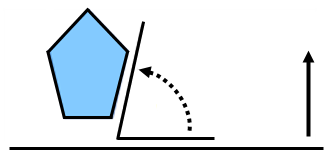

- Ângulo da Peça Autoportante — Esse é o ângulo a partir da horizontal em que uma face na montagem suporta a si mesma. Essa face não precisa de suportes adicionais. Quaisquer peças abaixo desse ângulo precisam de suportes adicionais. Por exemplo, se você inserir um ângulo de 60 graus, uma face a 59 graus ou menos da horizontal irá precisar de suportes adicionais.
Nota: A disponibilidade dessa função depende do tipo de licença.
