Você pode especificar a espessura do bloco material, a posição do modelo com relação ao bloco, e a origem.
Para ajustar a definição de material:

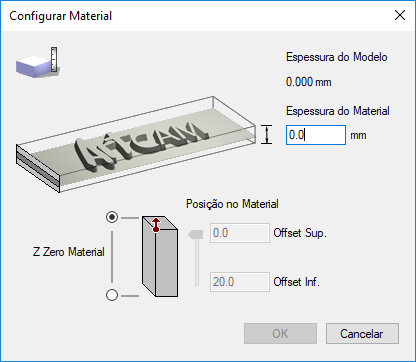

- Na área Operações de Percurso do painel Percursos, clique no botão Configurar Material
para exibir o diálogo Configurar Material.
Dica: A altura Z máxima do relevo composto no modelo é exibida na área Espessura do Modelo. - Na caixa Espessura do Material, insira a profundidade do bloco material.
- Na área Z Zero Material, clique numa opção para configurar a posição Z zero no bloco material. O ícone
é exibido no topo ou base do diagrama do bloco para marcar a posição Z zero.
- Se você tiver configurado a posição Z zero para o topo do bloco material, especifique a quantidade de material acima da superfície do relevo composto utilizando um dos seguintes métodos:
- Na caixa Offset Sup, insira a altura acima da superfície do relevo composto.
- Clique e arraste a barra deslizante vertical.
Quando a altura na caixa Offset Sup. é definida, a altura na caixa Offset Inf. é ajustada simultaneamente.
Se você tiver configurado a posição Z zero para a base do bloco material, especifique a quantidade de material abaixo da base do relevo composto utilizando um dos seguintes métodos:
- Na caixa Offset Inf., insira a altura abaixo da base do relevo composto.
- Clique e arraste a barra deslizante vertical.
Quando a altura na caixa Offset Inf. é definida, a altura na caixa Offset Sup. é ajustada simultaneamente.
- Clique OK para fechar o diálogo e salvar suas configurações.
