Para criar curvas a partir da extremidade de um objeto

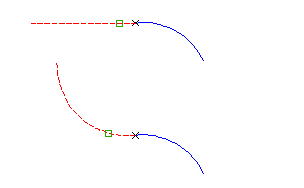

A curva é desenhada a partir da extremidade do objeto que é mais próxima do ponto de seleção de objetos.

  1. Clique na guia Iníciopainel Desenharmenu suspenso CurvasCriar curva a partir da extremidade de um objeto Pesquisa.
  2. Selecione a linha ou arco mais próximo da extremidade para que o novo arco tangente seja anexado.
  3. Especifique um dos seguintes tipos de entrada para utilizar:
    • Ponto: Insira P e, a seguir, especifique a extremidade da corda. A curva é então desenhada.
    • Raio: Enter R e então execute um dos procedimentos a seguir:
      • Insira o raio no prompt.
      • Insira A e insira um grau de curva.
      • Insira C e insira um grau de corda.
      Nota: Ao desenhar uma curva, especificar um raio ou grau de curva positivos gira a curva no sentido horário ou para a direita do ângulo inicial, enquanto um raio ou grau de curva negativos gira a curva no sentido anti-horário ou para a esquerda.

    Após você inserir o raio ou o grau da curva, o seguinte prompt é exibido:

    Select entry [Tangent/Chord/Delta/Length/External/Mid-ordinate] <Length>:

  4. Execute um dos procedimentos a seguir:
    • Insira Tangente ou T, e a seguir, insira o comprimento da tangente, ou selecione a distância no desenho.
    • Insira Corda ou C e, a seguir, insira o comprimento da corda, ou selecione a distância no desenho.
    • Insira Delta ou D, e a seguir, insira o ângulo delta ou selecione a distância no desenho.
    • Insira Comprimento ou L, e a seguir, insira o comprimento da curva, ou selecione a distância no desenho.
    • Insira Externos ou E, e a seguir, insira a distância externa, ou selecione a distância no desenho.
    • Insira Distância ordenada, ou Me, em seguida, insira a distância ordenada, ou selecione a distância no desenho.
