Para rever os resultados de volume seccional graficamente

Após você ter criado uma lista de materiais para um grupo de linhas de amostra, é possível rever graficamente como os volumes de material foram calculados. Você pode rever os volumes de forma gráfica plotando seções no desenho. A cada material é atribuído um estilo de forma que pode ser exibido no gráfico da seção. Estilos de forma têm cores exclusivas e padrões de hachura que permitem ver como cada material é aplicado na seção transversal.

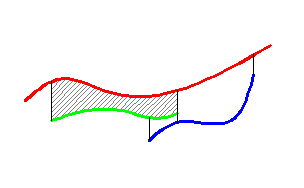

O exemplo a seguir mostra como um material não é aplicado como esperado no lado direito, devido à geometria de seção complexa. Neste caso, subcritérios podem ser definidos para tratar a situação.

  1. Configurar Estilos de forma.
  2. Configure Critérios de levantamento de quantidade. Em Critérios de levantamento de quantidade, atribua um estilo de forma a cada material.
  3. Gere uma lista de material.
  4. Crie seções no desenho.
  5. Examine como os estilos de forma são aplicados nas seções. Se as áreas do material não têm um estilo de forma aplicado, então o volume para aquela área de material não será incluído no cálculo de volume.
