Utilize a funcionalidade de volumes de material para extrair e reportar volumes de material seccionais, com base na linha de grupos de amostra.
Você pode criar tabelas e relatórios para:
- Volumes ao longo de um alinhamento, comparando diversas superfícies de desenho e superfícies de terreno existentes.
- Volumes de formas, que são áreas de seção transversal fechadas criadas por uma única submontagem. Por exemplo, um meio-fio (uma área fechada em um meio-fio de concreto ou de meio-fio e de sarjeta).
Você pode exibir informações de volume e material, usando formatos de tabela padrão do AutoCAD Civil 3D ou visualizá-las e exportá-las em um arquivo de formato XML.
O relatório de volume de material usa configurações de critérios que são portáveis e extensíveis. Você pode criar critérios com base em dados existentes, incluindo superfícies e grupos de linhas de amostra ou em nomes de superfícies padrão.
Prepare-se para gerar as informações de volume de material ao criar uma lista de materiais e aplicar os critérios predefinidos para a mesma, mapeando superfícies existentes ou outros objetos para os nomes no critério. Depois que a lista de materiais for gerada, as configurações e os cálculos de volume são armazenadas com o grupo de linhas de amostra e pode ser utilizada para gerar as tabelas e relatórios.
Métodos de volume seccional
Ao calcular os materiais para um grupo de linhas de amostra, você pode usar três diferentes métodos de cálculo de volume: área final média, prismoidal ou composto.
- Se as áreas de corte/aterro entre duas estacas sucessiva são similares na forma, então o método de área final média pode ser usado.
- Se o terreno tem maiores alterações entre as estacas, então o método prismoidal pode ser mais preciso.
- O método composto utiliza os dados reais da superfície e não usa fórmulas para interpolar o volume entre as linhas de amostra. Este método é especialmente útil se quaisquer arestas triangulares da superfície são menores do que o intervalo da linha de amostra.
Você pode especificar qual método de volume a ser utilizado nas seguintes caixas de diálogo:
- Calcular materiais. Para obter mais informações, consulte Para gerar uma lista de materiais para um grupo de linhas de amostra.
- Editar lista de materiais. Para obter mais informações, consulte Para gerar uma lista de materiais para um grupo de linhas de amostra.
- Propriedades do grupo de linhas de amostra, guia Lista de materiais. Para obter mais informações, consulte Para editar as propriedades do grupo de linhas de amostra.
Método de área final média
O método de área final média calcula os volumes adicionando a área de um tipo de material em uma estaca para a área do tipo de material na próxima estaca e divide a soma por dois, e então multiplica o resultado de acordo com a distância entre as seções (L).
Método prismoidal
O método prismoidal é similar ao método de área final média, mas utiliza uma seção transversal adicional no meio das duas estacas sucessivas.
Método composto
O método composto é limitado para listas de materiais que têm apenas duas superfícies e não pode ser usado para listas de materiais que contêm as formas de corredor.

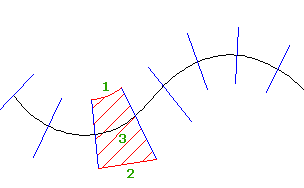

Para calcular volumes compostos, o AutoCAD Civil 3D cria polígonos entre as linhas de amostra e, a seguir, calcula os volumes compostos destes polígonos. Os polígonos são criados unindo os deslocamentos das linhas de amostra entre duas estacas sucessivas, como mostrado na ilustração a seguir.
- Se os deslocamentos são uniformes, então uma linha que coincida com a curvatura da linha de centro é usada para unir as linhas de amostra (1).
- Se os deslocamentos não são uniformes, então uma linha reta é usada para unir as linhas de amostra (2).
- O volume composto calculado para a área dentro do polígono (3) para cada material na lista de materiais do grupo de linhas de amostra.
O volume é gravado na segunda linha de amostra do polígono. A primeira linha de amostra no grupo de linhas de amostra, portanto não têm nenhum volume associada à mesma.
